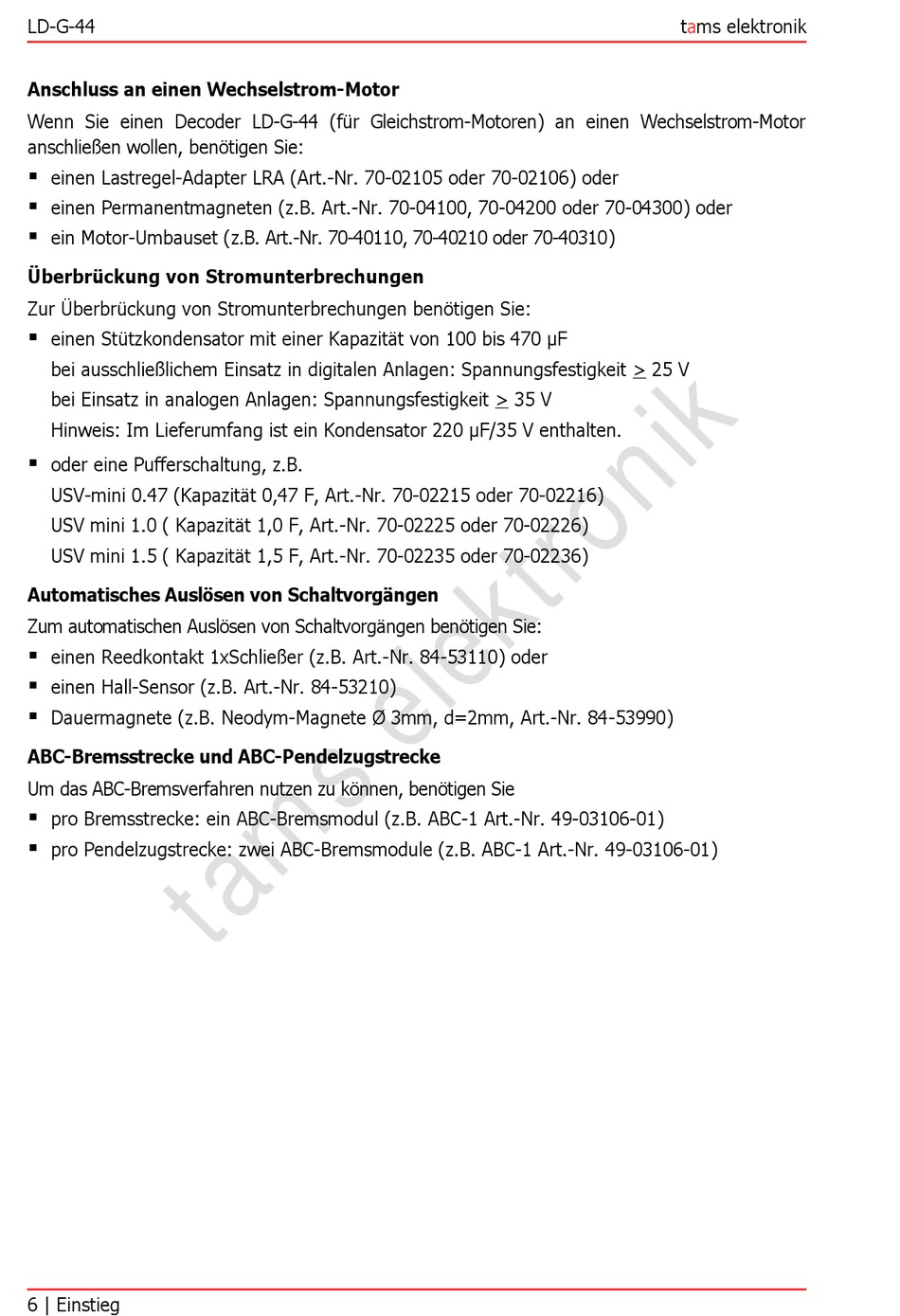

LD-G-44
Anschluss an einen Wechselstrom-Motor
Wenn Sie einen Decoder LD-G-44 (für Gleichstrom-Motoren) an einen Wechselstrom-Motor
anschließen wollen, benötigen Sie:
einen Lastregel-Adapter LRA (Art.-Nr. 70-02105 oder 70-02106) oder
einen Permanentmagneten (z.B. Art.-Nr. 70-04100, 70-04200 oder 70-04300) oder
ein Motor-Umbauset (z.B. Art.-Nr. 70-40110, 70-40210 oder 70-40310)
Überbrückung von Stromunterbrechungen
Zur Überbrückung von Stromunterbrechungen benötigen Sie:
einen Stützkondensator mit einer Kapazität von 100 bis 470 µF
bei ausschließlichem Einsatz in digitalen Anlagen: Spannungsfestigkeit > 25 V
bei Einsatz in analogen Anlagen: Spannungsfestigkeit > 35 V
Hinweis: Im Lieferumfang ist ein Kondensator 220 µF/35 V enthalten.
oder eine Pufferschaltung, z.B.
USV-mini 0.47 (Kapazität 0,47 F, Art.-Nr. 70-02215 oder 70-02216)
USV mini 1.0 ( Kapazität 1,0 F, Art.-Nr. 70-02225 oder 70-02226)
USV mini 1.5 ( Kapazität 1,5 F, Art.-Nr. 70-02235 oder 70-02236)
Automatisches Auslösen von Schaltvorgängen
Zum automatischen Auslösen von Schaltvorgängen benötigen Sie:
einen Reedkontakt 1xSchließer (z.B. Art.-Nr. 84-53110) oder
einen Hall-Sensor (z.B. Art.-Nr. 84-53210)
Dauermagnete (z.B. Neodym-Magnete Ø 3mm, d=2mm, Art.-Nr. 84-53990)
ABC-Bremsstrecke und ABC-Pendelzugstrecke
Um das ABC-Bremsverfahren nutzen zu können, benötigen Sie
pro Bremsstrecke: ein ABC-Bremsmodul (z.B. ABC-1 Art.-Nr. 49-03106-01)
pro Pendelzugstrecke: zwei ABC-Bremsmodule (z.B. ABC-1 Art.-Nr. 49-03106-01)
6 | Einstieg
