tams elektronik

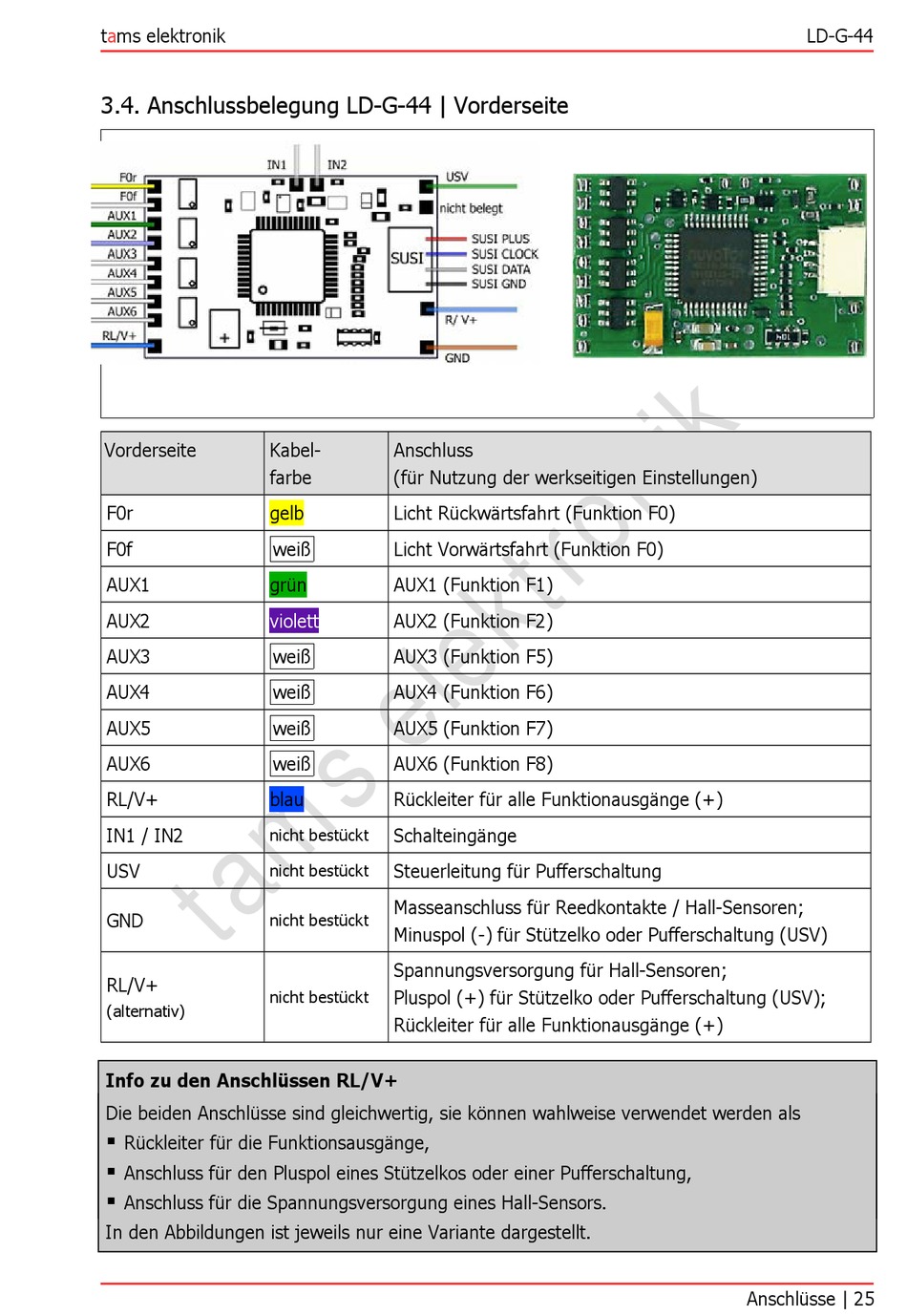

3.4. Anschlussbelegung LD-G-44 | Vorderseite
Vorderseite
Kabel-
farbe
F0r
gelb
F0f
weiß
AUX1
grün
AUX2
violett
AUX3
weiß
AUX4
weiß
AUX5
weiß
AUX6
weiß
RL/V+
blau
IN1 / IN2
nicht bestückt
USV
nicht bestückt
GND
nicht bestückt
RL/V+
nicht bestückt
(alternativ)
Info zu den Anschlüssen RL/V+
Die beiden Anschlüsse sind gleichwertig, sie können wahlweise verwendet werden als
Rückleiter für die Funktionsausgänge,
Anschluss für den Pluspol eines Stützelkos oder einer Pufferschaltung,
Anschluss für die Spannungsversorgung eines Hall-Sensors.
In den Abbildungen ist jeweils nur eine Variante dargestellt.
Anschluss
(für Nutzung der werkseitigen Einstellungen)
Licht Rückwärtsfahrt (Funktion F0)
Licht Vorwärtsfahrt (Funktion F0)
AUX1 (Funktion F1)
AUX2 (Funktion F2)
AUX3 (Funktion F5)
AUX4 (Funktion F6)
AUX5 (Funktion F7)
AUX6 (Funktion F8)
Rückleiter für alle Funktionausgänge (+)
Schalteingänge
Steuerleitung für Pufferschaltung
Masseanschluss für Reedkontakte / Hall-Sensoren;
Minuspol (-) für Stützelko oder Pufferschaltung (USV)
Spannungsversorgung für Hall-Sensoren;
Pluspol (+) für Stützelko oder Pufferschaltung (USV);
Rückleiter für alle Funktionausgänge (+)
LD-G-44
Anschlüsse | 25
