tams elektronik

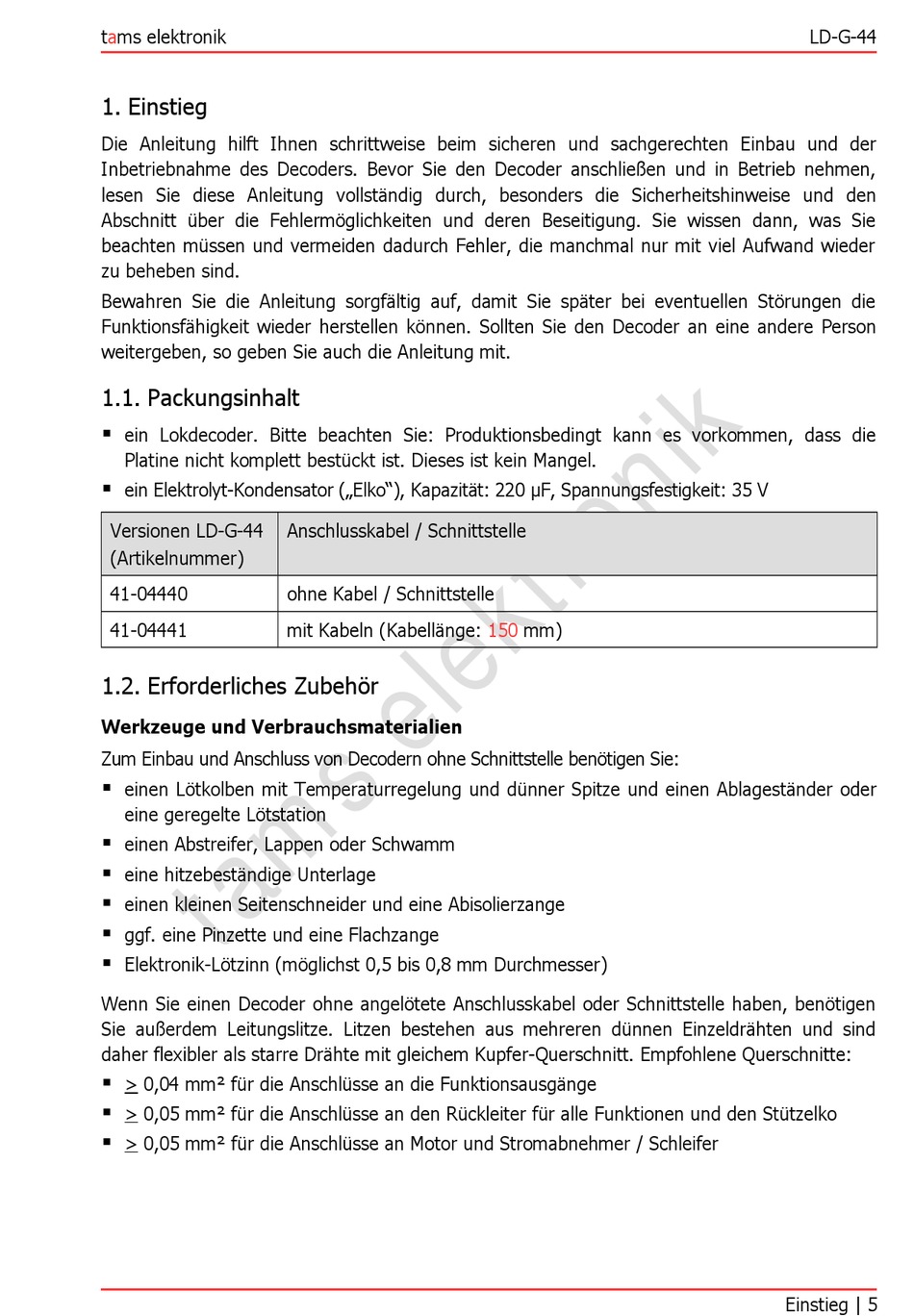

1. Einstieg
Die Anleitung hilft Ihnen schrittweise beim sicheren und sachgerechten Einbau und der
Inbetriebnahme des Decoders. Bevor Sie den Decoder anschließen und in Betrieb nehmen,
lesen Sie diese Anleitung vollständig durch, besonders die Sicherheitshinweise und den
Abschnitt über die Fehlermöglichkeiten und deren Beseitigung. Sie wissen dann, was Sie
beachten müssen und vermeiden dadurch Fehler, die manchmal nur mit viel Aufwand wieder
zu beheben sind.
Bewahren Sie die Anleitung sorgfältig auf, damit Sie später bei eventuellen Störungen die
Funktionsfähigkeit wieder herstellen können. Sollten Sie den Decoder an eine andere Person
weitergeben, so geben Sie auch die Anleitung mit.
1.1. Packungsinhalt
ein Lokdecoder. Bitte beachten Sie: Produktionsbedingt kann es vorkommen, dass die
Platine nicht komplett bestückt ist. Dieses ist kein Mangel.
ein Elektrolyt-Kondensator („Elko"), Kapazität: 220 µF, Spannungsfestigkeit: 35 V
Versionen LD-G-44
(Artikelnummer)
41-04440
41-04441
1.2. Erforderliches Zubehör
Werkzeuge und Verbrauchsmaterialien
Zum Einbau und Anschluss von Decodern ohne Schnittstelle benötigen Sie:
einen Lötkolben mit Temperaturregelung und dünner Spitze und einen Ablageständer oder
eine geregelte Lötstation
einen Abstreifer, Lappen oder Schwamm
eine hitzebeständige Unterlage
einen kleinen Seitenschneider und eine Abisolierzange
ggf. eine Pinzette und eine Flachzange
Elektronik-Lötzinn (möglichst 0,5 bis 0,8 mm Durchmesser)
Wenn Sie einen Decoder ohne angelötete Anschlusskabel oder Schnittstelle haben, benötigen
Sie außerdem Leitungslitze. Litzen bestehen aus mehreren dünnen Einzeldrähten und sind
daher flexibler als starre Drähte mit gleichem Kupfer-Querschnitt. Empfohlene Querschnitte:
> 0,04 mm² für die Anschlüsse an die Funktionsausgänge
> 0,05 mm² für die Anschlüsse an den Rückleiter für alle Funktionen und den Stützelko
> 0,05 mm² für die Anschlüsse an Motor und Stromabnehmer / Schleifer
Anschlusskabel / Schnittstelle
ohne Kabel / Schnittstelle
mit Kabeln (Kabellänge:
150
mm)
LD-G-44
Einstieg | 5
