Ergänzungsbetriebsanleitung PROFINET

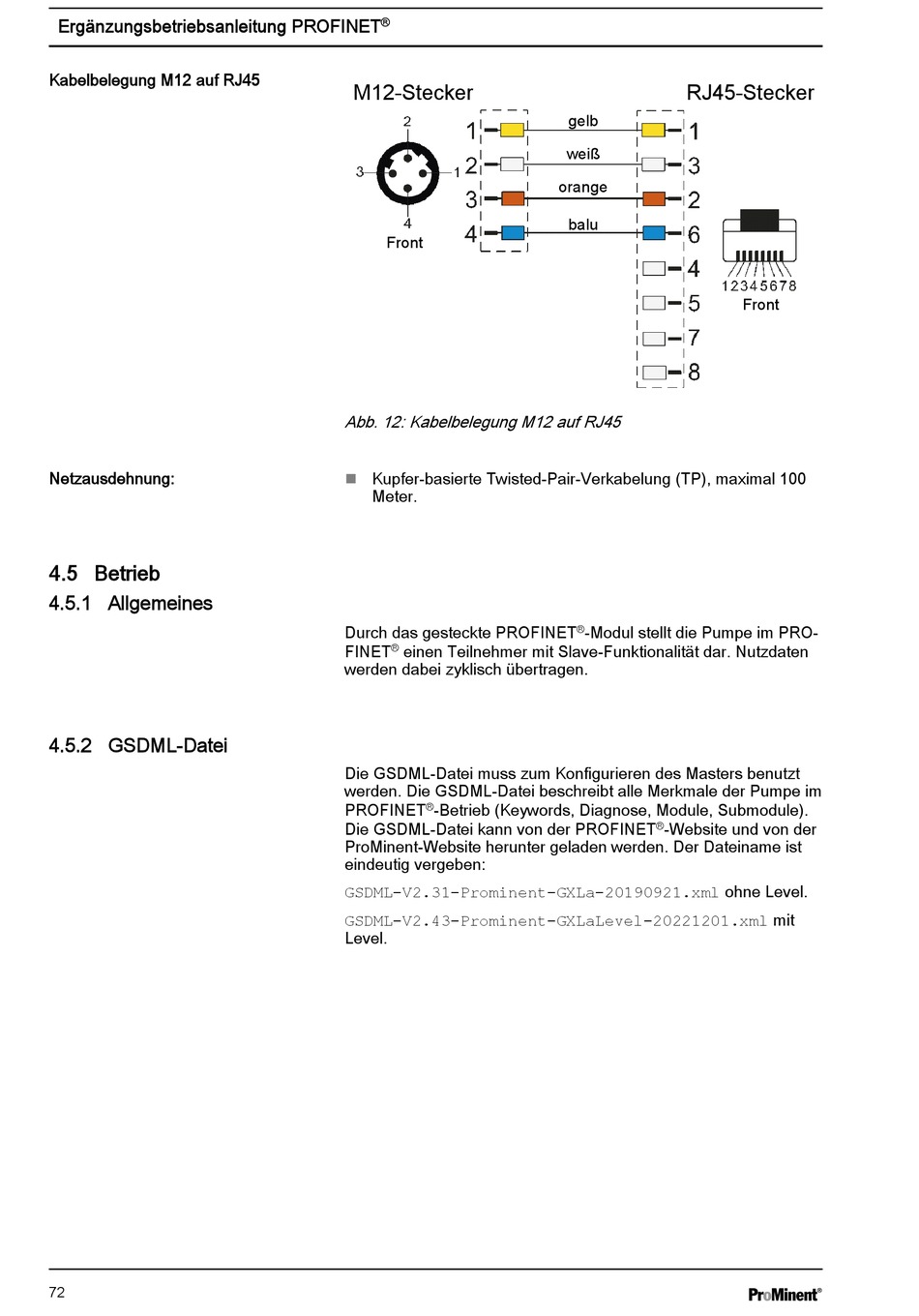

Kabelbelegung M12 auf RJ45
Netzausdehnung:
4.5 Betrieb
4.5.1 Allgemeines
4.5.2 GSDML-Datei
72
®
M12-Stecker
Front
Abb. 12: Kabelbelegung M12 auf RJ45
Kupfer-basierte Twisted-Pair-Verkabelung (TP), maximal 100
n
Meter.
Durch das gesteckte PROFINET
FINET
einen Teilnehmer mit Slave-Funktionalität dar. Nutzdaten
®
werden dabei zyklisch übertragen.
Die GSDML-Datei muss zum Konfigurieren des Masters benutzt
werden. Die GSDML-Datei beschreibt alle Merkmale der Pumpe im
PROFINET
®
-Betrieb (Keywords, Diagnose, Module, Submodule).
Die GSDML-Datei kann von der PROFINET
ProMinent-Website herunter geladen werden. Der Dateiname ist
eindeutig vergeben:
GSDML-V2.31-Prominent-GXLa-20190921.xml ohne Level.
GSDML-V2.43-Prominent-GXLaLevel-20221201.xml mit
Level.
RJ45-Stecker
gelb
weiß
orange
balu
®
-Modul stellt die Pumpe im PRO‐
-Website und von der
®
Front
