Ergänzungsbetriebsanleitung CANopen
Anschluss für CANopen-Bus
2
3
4

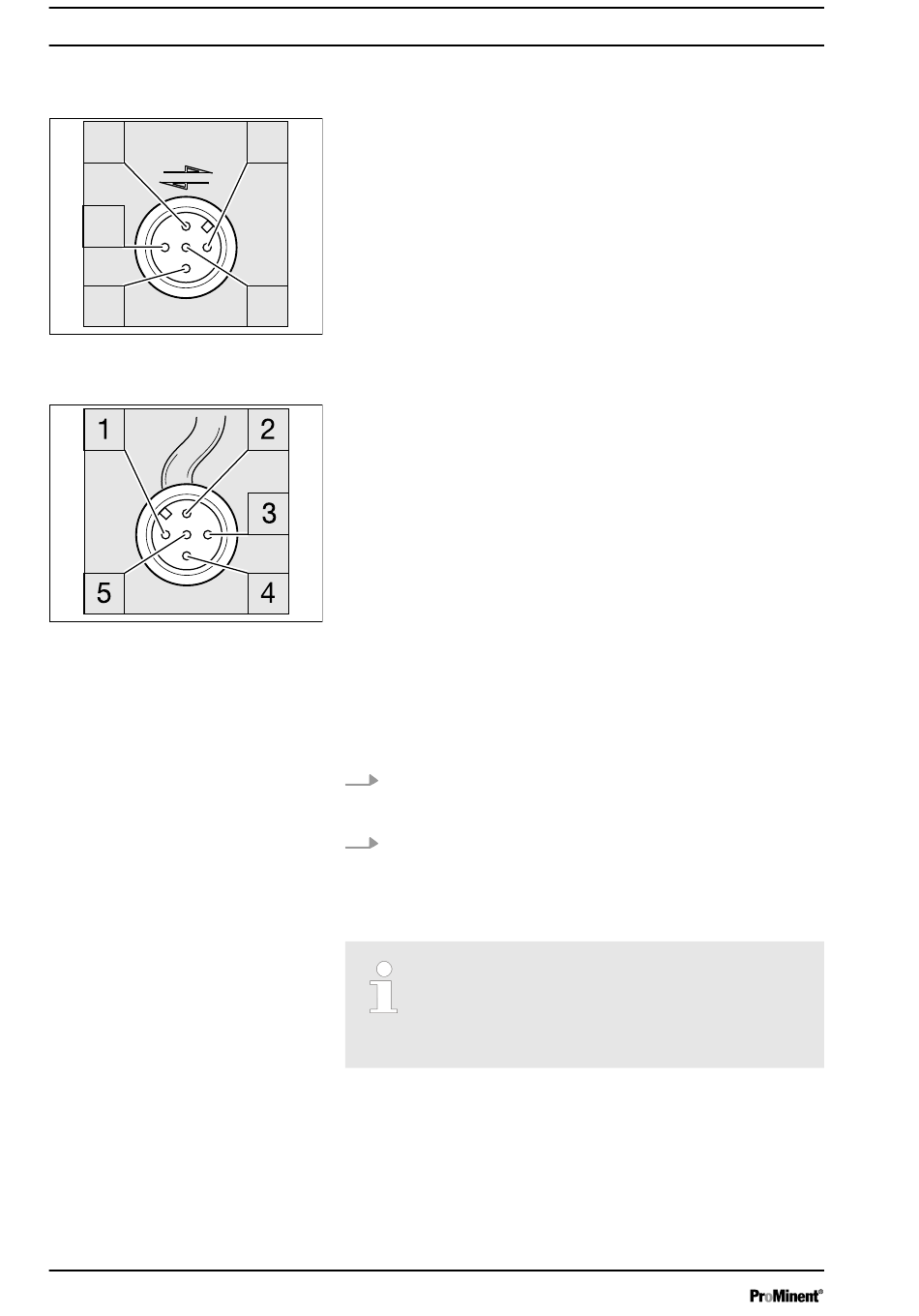

Abb. 3: Belegung an der Pumpe
(male)
Abb. 4: Belegung am CAN-Kabel
(female)
1.4 Notbetrieb
1.5 Funktionsstörungen beheben
6
Der „Anschluss für CANopen-Bus" erfolgt über einen fünfpoligen
Einbaustecker.
1
Schirm
1
2
CAN V+ (Versorgungsspannung – nicht angeschlossen)
3
CAN GND (Bezugspotenzial)
4
CAN H (Busleitung – dominant high)
5
CAN L (Busleitung – dominant low)
5
P_BE_0059_SW
P_BE_0060_SW
Für den Fall, dass einmal die Ansteuerung über CANopen-Bus
ausfallen sollte, können Sie so vorbauen:
1.
Der Pumpe eine Auxiliarfrequenz einprogrammieren, die am
optimalsten zusammen mit einer Hublänge von 30 ... 100 %
zu Ihrem Prozess im Notbetrieb passt.
2.
Sobald ein Notbetrieb nötig ist, die Pumpe über die Buchse
"externe Ansteuerung" auf Auxiliarfrequenz laufen lassen -
siehe "Betriebsanleitung Magnetdosierpumpe gamma/ XL,
GXLa"- "Installieren, elektrisch".
Dazu benötigen Sie ein Externkabel und eine Ein‐
richtung, über die Sie das Auxiliarsignal geben
können.
Lassen Sie sich im Zweifel von unserer Techni‐
schen Beratung beraten.
Die CANopenStatus-LED zeigt den Status der CAN-Verbindung
an.
