Thermo Top Z / C
- Leitungssatz für Vorwahluhr (4-polige Kupplung)
zum Ablagefach in der Mittelkonsole verlegen
ACHTUNG:
Bei der Montage der Vorwahluhr nicht auf das LCD-
Display drücken
- Befestigungshülse mit Blechschraube am Uhren-
halter montieren
- Leitungssatz der Vorwahluhr durch die Bohrungen
im Ablagefach und im Uhrenhalter führen und 4-po-
lige Kupplung an der Vorwahluhr anstecken
HINWEIS:
Auf Richtung der Rastzähne achten

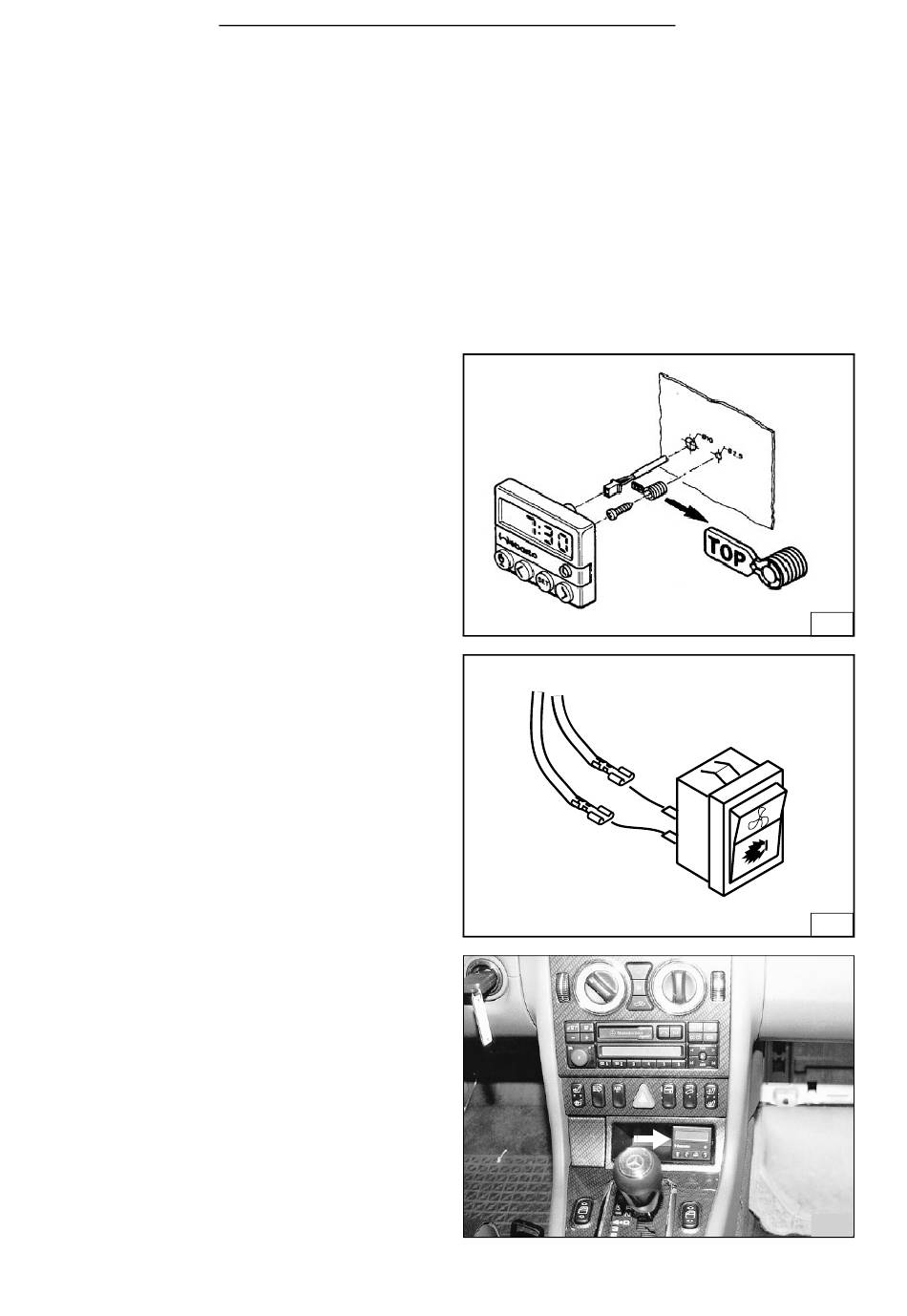

- Vorwahluhr auf Befestigungshülse aufstecken
(Bild 17)
Sommer-/Winterschalter:
- Leitungen braun und violett durch Bohrung in Uh-
renkonsole führen und wie in Bild 18 dargestellt am
Schalter anschließen (untere Kontakte)
- Sommer-/Winterschalter einsetzen
- Uhrenkonsole mit Blechschraube im Ablagefach
montieren (Bild 19)
- Mittelkonsole, Schalthebelkonsole und Aschenbe-
cher-/Ablageeinheit nach Herstellerangaben wie-
der montieren
8
braun
violett
Mercedes Benz
17
18
19
