Thermo Top Z / C

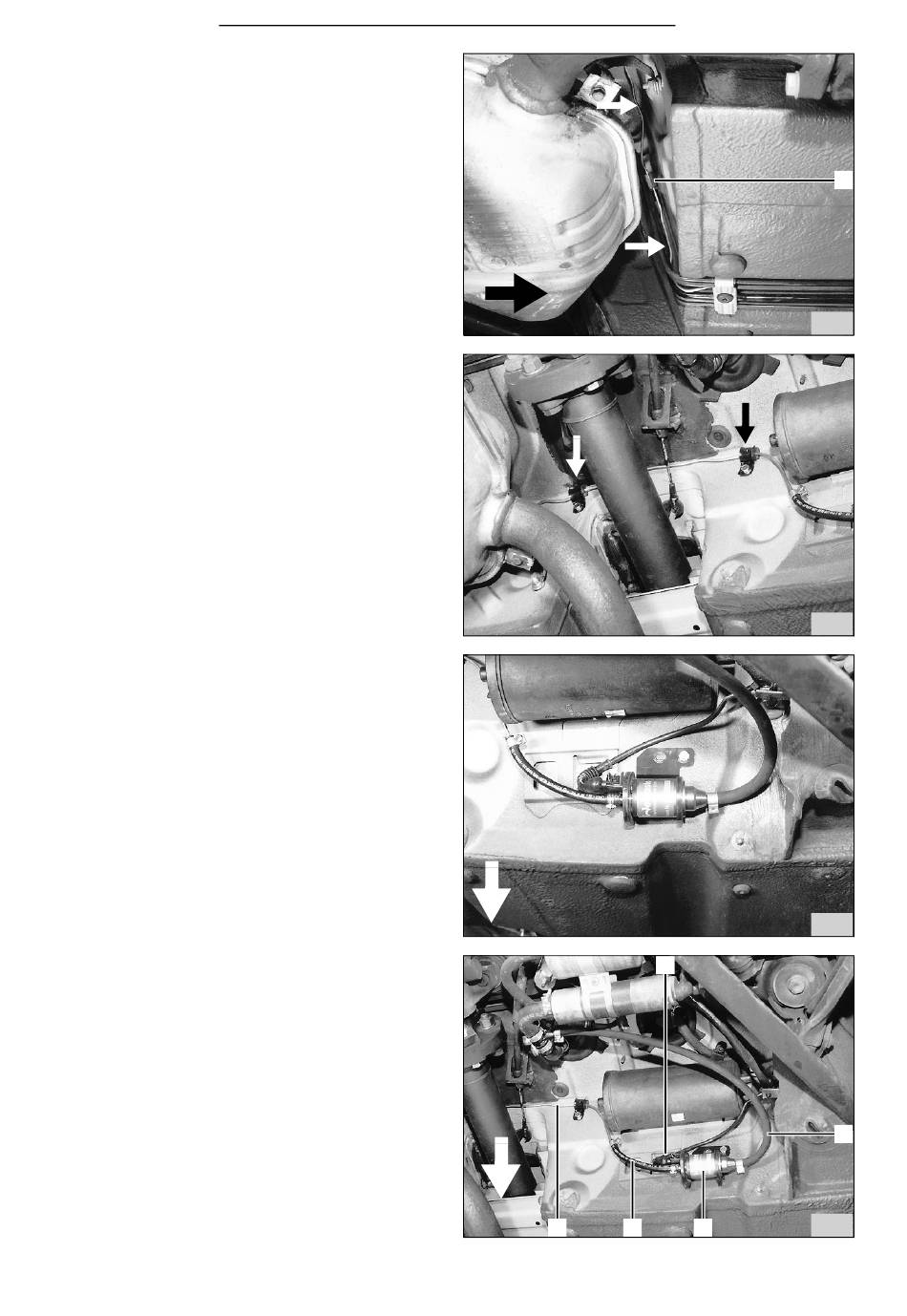

- Brennstoffleitung gemäß Bild 23 verlegen und Gum-
miring (23/1) anbringen
- Brennstoffleitung wie in Bild 24 dargestellt zur rech-
ten Fahrzeugseite verlegen
- Brennstoffleitung unter Verwendung von Gummirin-
gen, Schellen und Blechschrauben am Unterboden
befestigen
HINWEIS:
Schellen gegebenenfalls nachbiegen!
- Brennstoffleitung (Metall) in Schlauchstück an der
Druckseite der Dosierpumpe einschieben und mit
Schlauchschelle befestigen
Dosierpumpe
- Vormontiertes Schlauchstück an der Saugseite der
Dosierpumpe abbauen
- Dosierpumpe gemäß Bild 25 anlegen, Lochbild
übertragen und mit Stecheisen zwei Löcher für
Blechschrauben anbringen
- Dosierpumpe mit zwei Blechschrauben wie in Bild
25 dargestellt befestigen
- Gummitülle und Kupplungsgehäuse am Zusatzlei-
tungssatz Dosierpumpe (26/1) montieren und an
der Dosierpumpe (26/3) anstecken
- Brennstoffleitung (Metall) (26/5) in Schlauchstück
(26/4) an der Druckseite der Dosierpumpe einschie-
ben und mit Schlauchschelle befestigen
- Brennstoffschlauch (26/2) an der Saugseite der Do-
sierpumpe aufstecken und mit Schlauchschelle be-
festigen
10
Mercedes Benz
1
5 4 3
1
23
24
25
2
26
