Webasto Thermo Top Z/C Bedienungsanleitung Seite 7

Mercedes Benz
Gebläseansteuerung
- Mittelkonsole, Schalthebelkonsole und Aschenbe-
cher-/Ablageeinheit nach Herstellerangaben aus-
bauen
- Je nach Ausstattungsvariante das Steuergerät für
Heizungsautomatik, Temperaturautomatik oder Kli-
maautomatik nach Herstellerangaben ausbauen
2

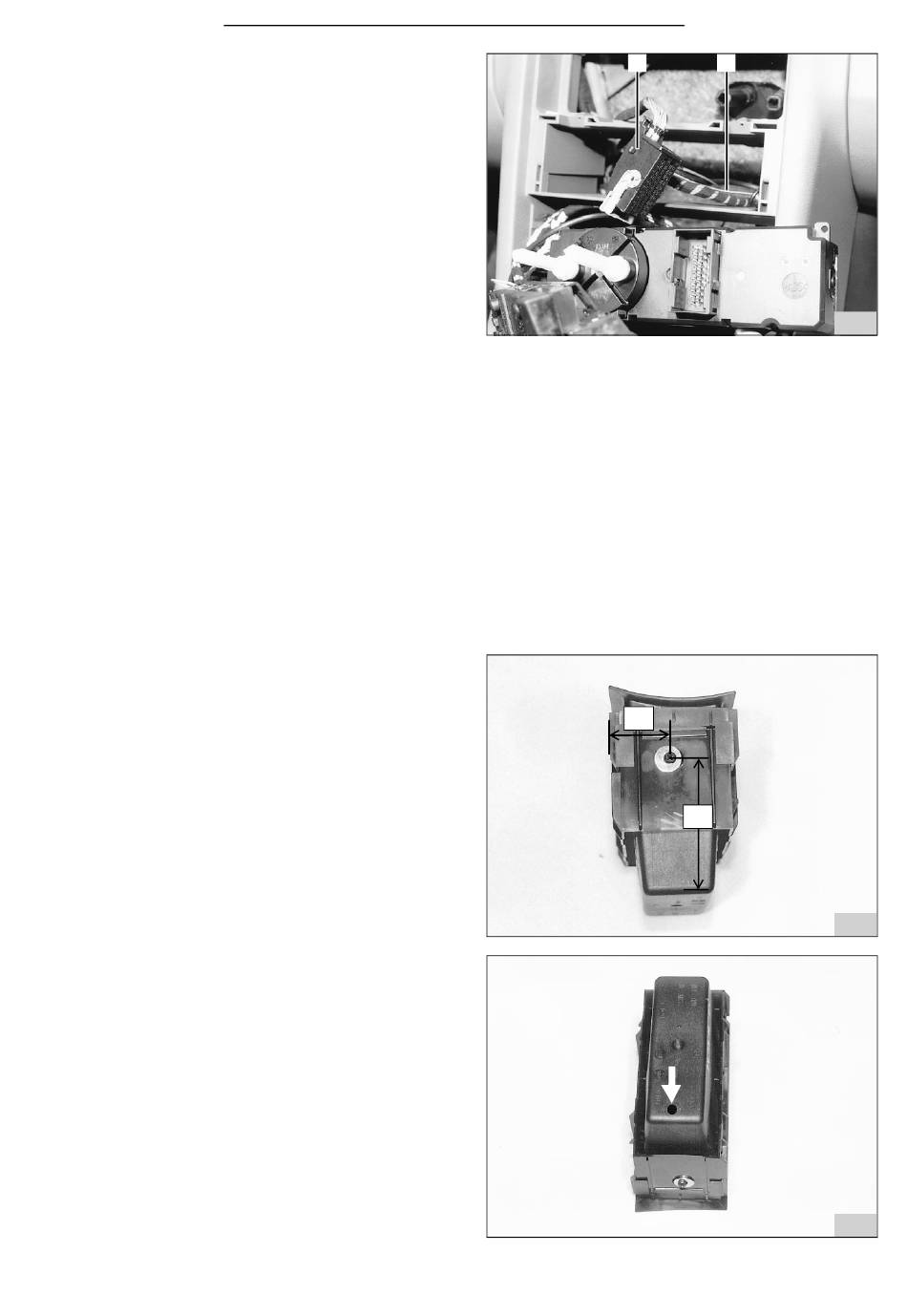

- Leitung 1,0 mm grau/weiß (14/2) zur 29-poligen
Kupplung (14/1) des Steuergerätes der Heizungs-
automatik, Temperaturautomatik oder Klimaauto-
matik verlegen
- 29-polige Kupplung abziehen und öffnen
Anschluß bei Heizungsautomatik:
- Leitung grau/weiß an Pin 8 anschließen
Anschluß bei Temperaturautomatik:
- Leitung grau/weiß an Pin 23 anschließen
Anschluß bei Klimaautomatik:
- Leitung grau/weiß an Pin 26 anschließen
Vorwahluhr und Sommer-/Winterschalter
- Bohrung Ø 3,5 mm zur Befestigung der Uhrenkon-
sole wie in Bild 15 dargestellt in Ablagefach bohren
- Uhrenkonsole in Ablagefach einstecken und Loch-
bild auf Uhrenkonsole übertragen
- Bohrung Ø 2,5 mm in Uhrenkonsole bohren
- Bohrung Ø 10 mm zur Leitungsdurchführung wie in
Bild 16 dargestellt in Ablagefach bohren
