Thermo Top Z / C

Einbau Leitungssatz

HINWEIS:

Bei allen Leitungsdurchführungen auf Scheuerschutz

achten!

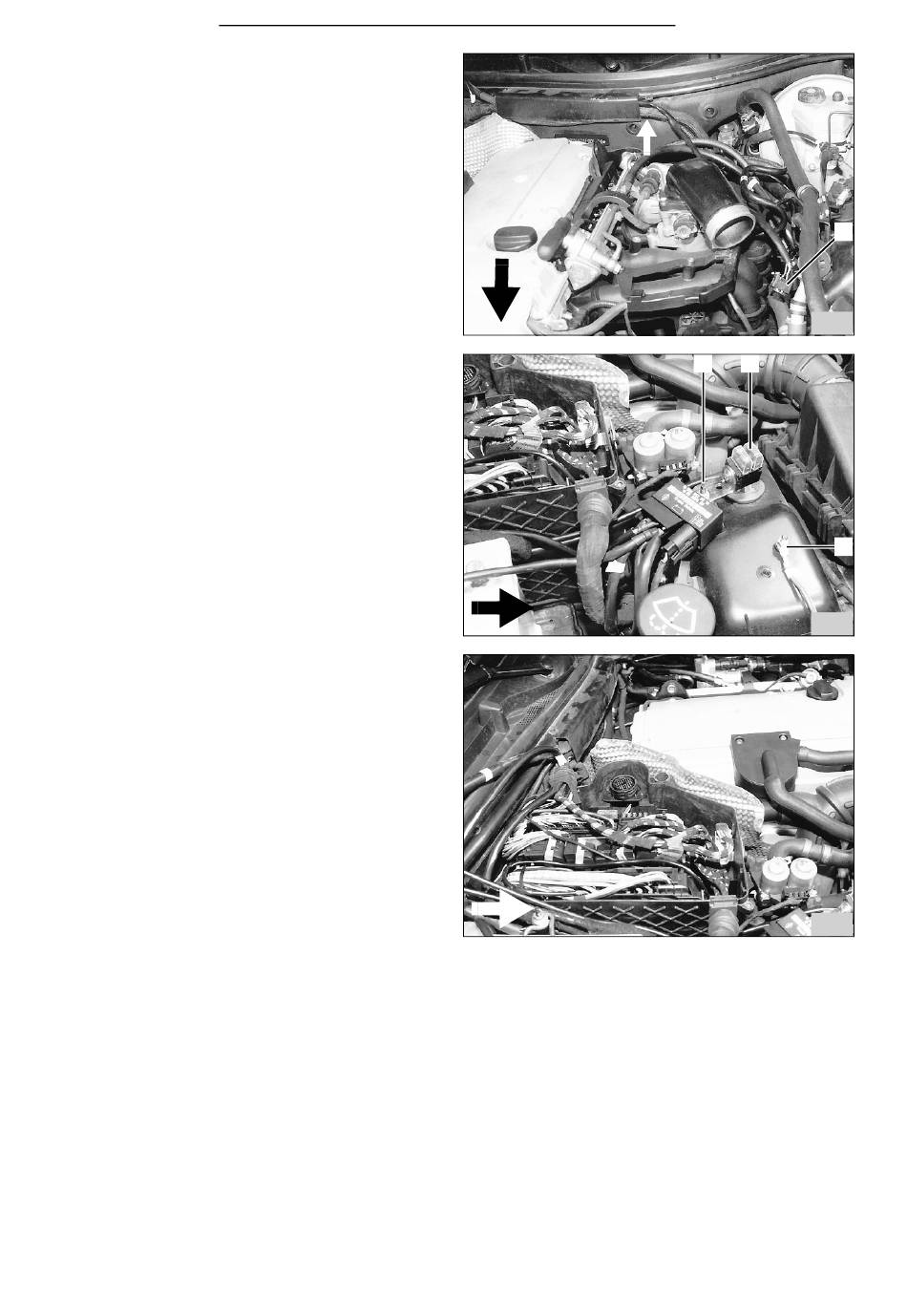

- Leitungssatz zum Heizgerät durch Leitungskanal

am Wasserkasten führen

- Leitungssatz mit Kupplungen (11/1) am Heizgerät

anstecken

- Leitungssatz mit Kabelbinder am Halter für Gasre-

gulierung fixieren

- Leitungssatz mit Sicherungshalter (12/2) und Plus-

leitung um den Aggregateraum führen

- Winkel (12/1) mit vorhandener Mutter befestigen

- Befestigungsplatte für Sicherungshalter mit Schrau-

be M4x16, Karosseriescheibe und Mutter am Win-

kel (12/1) befestigen

- Sicherungshalter auf Befestigungsplatte aufstecken

- Plusleitung am Pluspol der Batterie anschließen

- Masseleitung braun an Massestützpunkt (12/3) an-

schließen

- Leitungssatz für Vorwahluhr und Sommer-/Winter-

schalter, Gebläseansteuerung, Dosierpumpe in den

Aggregateraum verlegen (Bild 13)

- Leitungssatz für Vorwahluhr und Sommer-/Winter-

schalter, Gebläseansteuerung und Dosierpumpe, in

Fahrtrichtung rechts in den Fußraum rechts unten

verlegen

- Leitungssatz zur Dosierpumpe im Innenraum mit

Filzband umwickeln und unter dem Bodenbelag

nach hinten verlegen

- Leitungssatz zur Dosierpumpe durch vorhandene

Gummitülle nach außen zum Fahrzeugunterboden

führen

(ohne Abbildung)

Mercedes Benz
