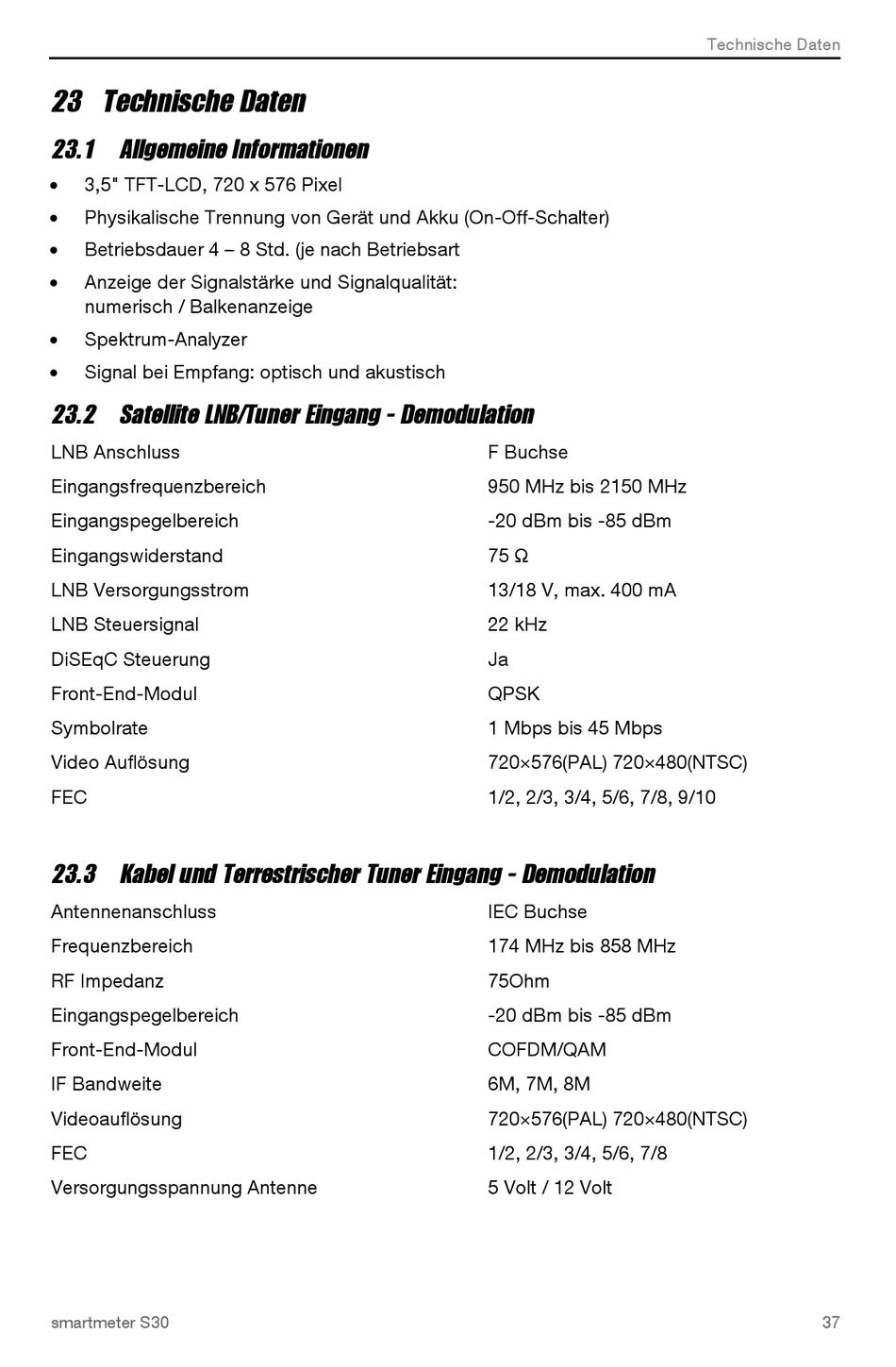

23 Technische Daten
23.1 Allgemeine Informationen
3,5" TFT-LCD, 720 x 576 Pixel
Physikalische Trennung von Gerät und Akku (On-Off-Schalter)
Betriebsdauer 4 – 8 Std. (je nach Betriebsart
Anzeige der Signalstärke und Signalqualität:
numerisch / Balkenanzeige
Spektrum-Analyzer
Signal bei Empfang: optisch und akustisch
23.2 Satellite LNB/Tuner Eingang - Demodulation
LNB Anschluss
Eingangsfrequenzbereich
Eingangspegelbereich
Eingangswiderstand
LNB Versorgungsstrom
LNB Steuersignal
DiSEqC Steuerung
Front-End-Modul
Symbolrate
Video Auflösung
FEC
23.3 Kabel und Terrestrischer Tuner Eingang - Demodulation
Antennenanschluss
Frequenzbereich
RF Impedanz
Eingangspegelbereich
Front-End-Modul
IF Bandweite
Videoauflösung
FEC
Versorgungsspannung Antenne
smartmeter S30
F Buchse
950 MHz bis 2150 MHz
-20 dBm bis -85 dBm
75 Ω
13/18 V, max. 400 mA
22 kHz
Ja
QPSK
1 Mbps bis 45 Mbps
720×576(PAL) 720×480(NTSC)
1/2, 2/3, 3/4, 5/6, 7/8, 9/10
IEC Buchse
174 MHz bis 858 MHz
75Ohm
-20 dBm bis -85 dBm
COFDM/QAM
6M, 7M, 8M
720×576(PAL) 720×480(NTSC)
1/2, 2/3, 3/4, 5/6, 7/8
5 Volt / 12 Volt
Technische Daten
37
