Cable Network
sucht. Alle empfangswürdigen Programme werden in die Kanalliste übernommen. Dabei
wird nicht unterschieden, ob es sich um verschlüsselte oder um FTA
3. Nachdem der Suchlauf beendet ist, werden die Anzahl der gefundenen TV- und Radio-
Programme angezeigt. Bestätigen Sie mit OK, um wieder zum Menü zurückzukehren.

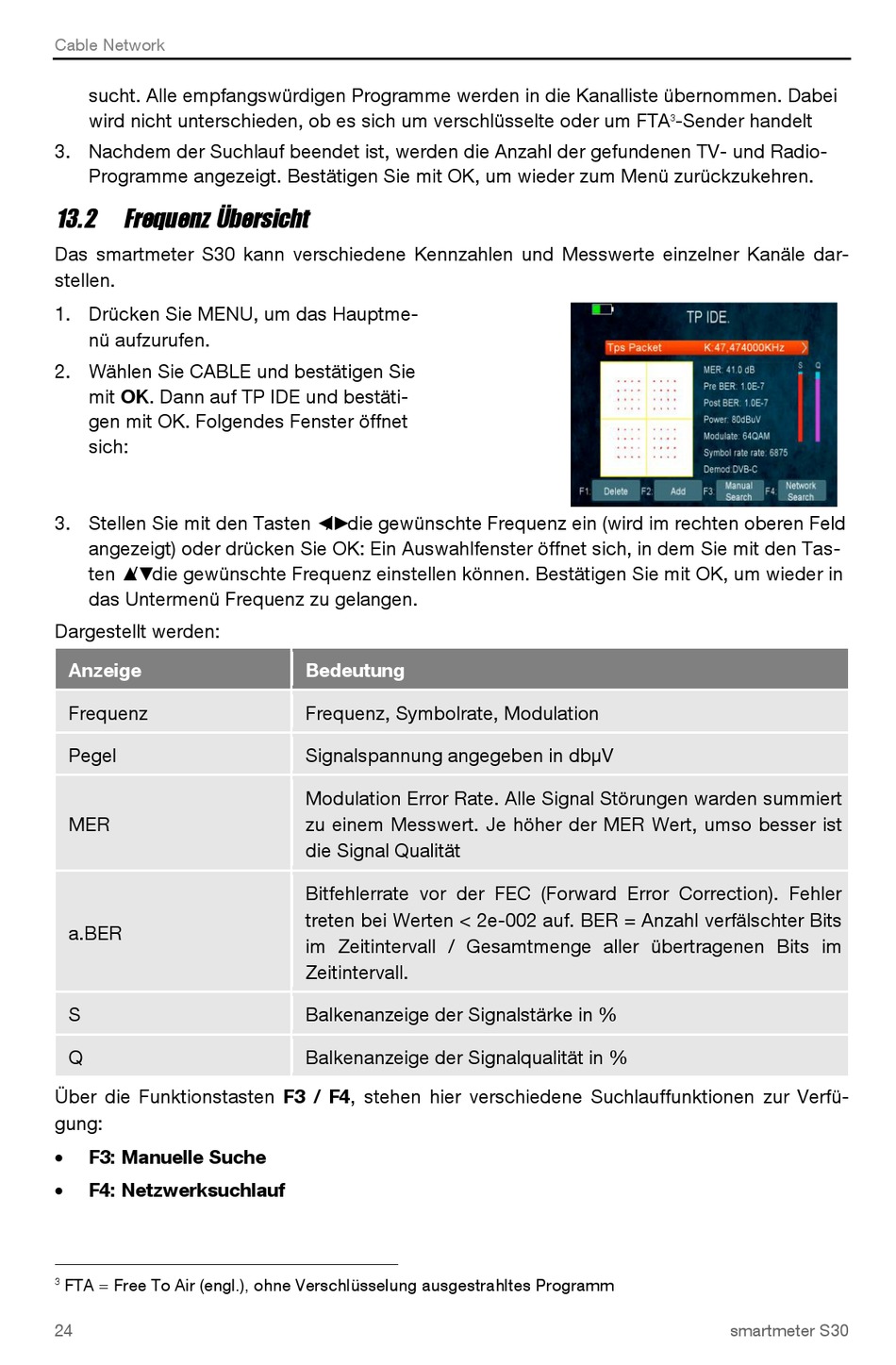

13.2 Frequenz Übersicht
Das smartmeter S30 kann verschiedene Kennzahlen und Messwerte einzelner Kanäle dar-
stellen.
1. Drücken Sie MENU, um das Hauptme-
nü aufzurufen.
2. Wählen Sie CABLE und bestätigen Sie
mit OK. Dann auf TP IDE und bestäti-
gen mit OK. Folgendes Fenster öffnet
sich:
3. Stellen Sie mit den Tasten ◄ /► die gewünschte Frequenz ein (wird im rechten oberen Feld
angezeigt) oder drücken Sie OK: Ein Auswahlfenster öffnet sich, in dem Sie mit den Tas-
ten ▲ /▼ die gewünschte Frequenz einstellen können. Bestätigen Sie mit OK, um wieder in
das Untermenü Frequenz zu gelangen.
Dargestellt werden:
Anzeige
Frequenz
Pegel
MER
a.BER
S
Q
Über die Funktionstasten F3 / F4, stehen hier verschiedene Suchlauffunktionen zur Verfü-
gung:
F3: Manuelle Suche
F4: Netzwerksuchlauf
3
FTA = Free To Air (engl.), ohne Verschlüsselung ausgestrahltes Programm
24
Bedeutung
Frequenz, Symbolrate, Modulation
Signalspannung angegeben in dbµV
Modulation Error Rate. Alle Signal Störungen warden summiert
zu einem Messwert. Je höher der MER Wert, umso besser ist
die Signal Qualität
Bitfehlerrate vor der FEC (Forward Error Correction). Fehler
treten bei Werten < 2e-002 auf. BER = Anzahl verfälschter Bits
im Zeitintervall / Gesamtmenge aller übertragenen Bits im
Zeitintervall.
Balkenanzeige der Signalstärke in %
Balkenanzeige der Signalqualität in %
-Sender handelt
3
smartmeter S30
