D e lt a S o l
Schutzleiter-Sammelklemmenblock benutzen
N
Nullleiter-Sammelklemmenblock benutzen
Use the PE Collective Terminal Block
N
Use the Neutral Conductor Collective Terminal Block

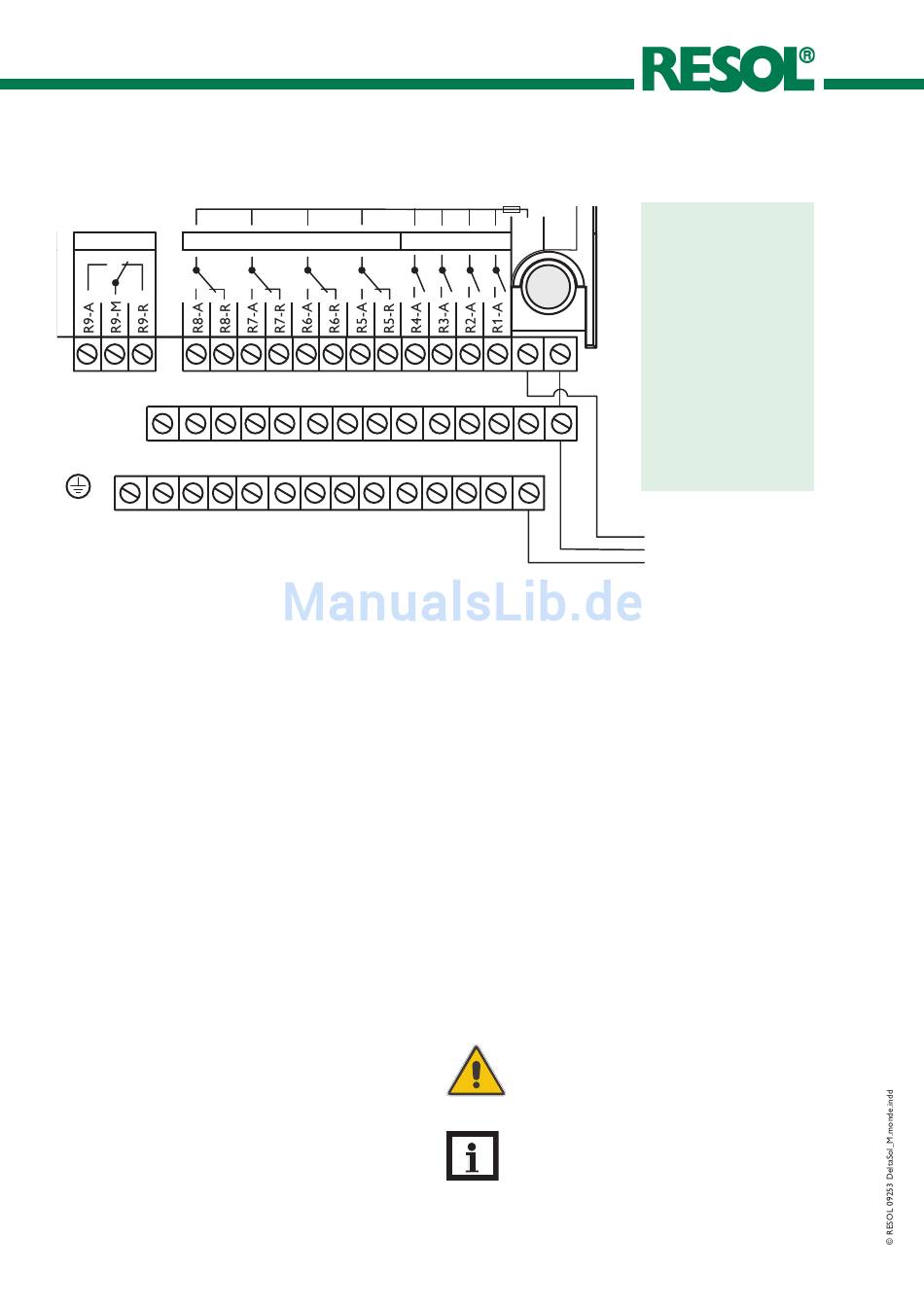

1.2.3 Aktoren
floating relay
RS232
N
PE
6
|
M
®
electromechanic relay
T6,3A
L N
semi-conductor relay
Der Regler besitzt insgesamt 9 Relais, an die die Verbrau-
cher (Aktoren) wie Pumpen, Ventile Mischer und Hilfsrelais
angeschlossen werden: (A = Schließer; R = Öffner):
• Die Relais R1 ... R4 sind Halbleiterrelais, auch für eine Dreh-
zahlregelung geeignet:
R1-A ... R4-A = Arbeitskontakt R1 ... R4
N
= Nullleiter N (Sammelklemmenblock)
PE
= Schutzleiter PE (Sammelklemmenblock)
• Die Relais R5 ... R8 sind elektromechanische Relais mit
Wechselkontakt:
R5-A ... R8-A = Arbeitskontakt R5 ... R8
R5-R ... R8-R = Ruhekontakt R5 ... R8
N
= Nullleiter N (Sammelklemmenblock)
PE
= Schutzleiter PE (Sammelklemmenblock)
• Das Relais R9 ist ein potenzialfreies Relais mit
Wechsel kontakt:
R9-M
= Mittelkontakt R9
R9-A
= Arbeitskontakt R9
R9-R
= Ruhekontakt R9
ACHTUNG!
Ansteuerung von Hocheffizienzpumpen
nur an Halbleiterrelaisausgängen möglich!
Hinweis:
Bei Ansteuerung einer Heizkreispumpe über den
internen Heizkreis mit dem Relais R9, muss eine
isolierte Drahtbrücke von der Netzzuleitung L
auf R9-M gelegt werden!
Hinweis:
die Relais R1 bis R4 sind für die
Drehzahlregelung als Halbleiter-
relais ausgeführt. Diese benötigen
eine Mindest-Last von 20 W (Leis-
tungsaufnahme des Verbrauchers)
für eine einwandfreie Funktion.
Bei Anschluss von Hilfsrelais,
Motor ven tilen o. ä. muss der
dem Montagematerial beigefügte
Kondensator parallel an dem
entsprechenden Relaisausgang
angeschlossen werden.
Bei Anschluss von Hilfsrelais oder
Ventilen die Mindestdrehzahl auf
100 % stellen.
Netz / Mains
L
N
220...240 V~
PE
