M
D e lt a S o l
®
Geräteübersicht
•
Textdisplay mit Menüführung
•
15 Sensoreingänge
•
9 Relaisausgänge
•
7 Solar-Grundsysteme
•
Zuschaltbare Optionen und
Funktionen
•
Freie Zuordnung für
Temperaturdifferenz- und
Thermostat funktionen
•
RESOL VBus
und
®
RS232-Schnittstelle
•
Parametrisierung und Kontrolle
des Systems über RESOL Service-
Center Software
Der RESOL D e lt a S o l
M wurde für 7 variable Grund-
®
systeme vorprogrammiert und erlaubt auch die Regelung
komplexer Großanlagen.
Der Regler verfügt über eine mehrsprachige Menüführung.
Mit 9 Relaisausgängen und 15 Sensoreingängen sowie einer
Vielzahl von zuschaltbaren Funktionen und Optionen lässt
sich der Regler an das individuelle Solar- und Heizsystem
anpassen. Der Regler bietet bis zu zwei integrierte Wär me-
Technische Daten:
Gehäuse: Kunststoff, PC-ABS und
PMMA
Schutzart: IP 20 / DIN 40 050
Umgeb.-temp.: 0 ... 40 °C

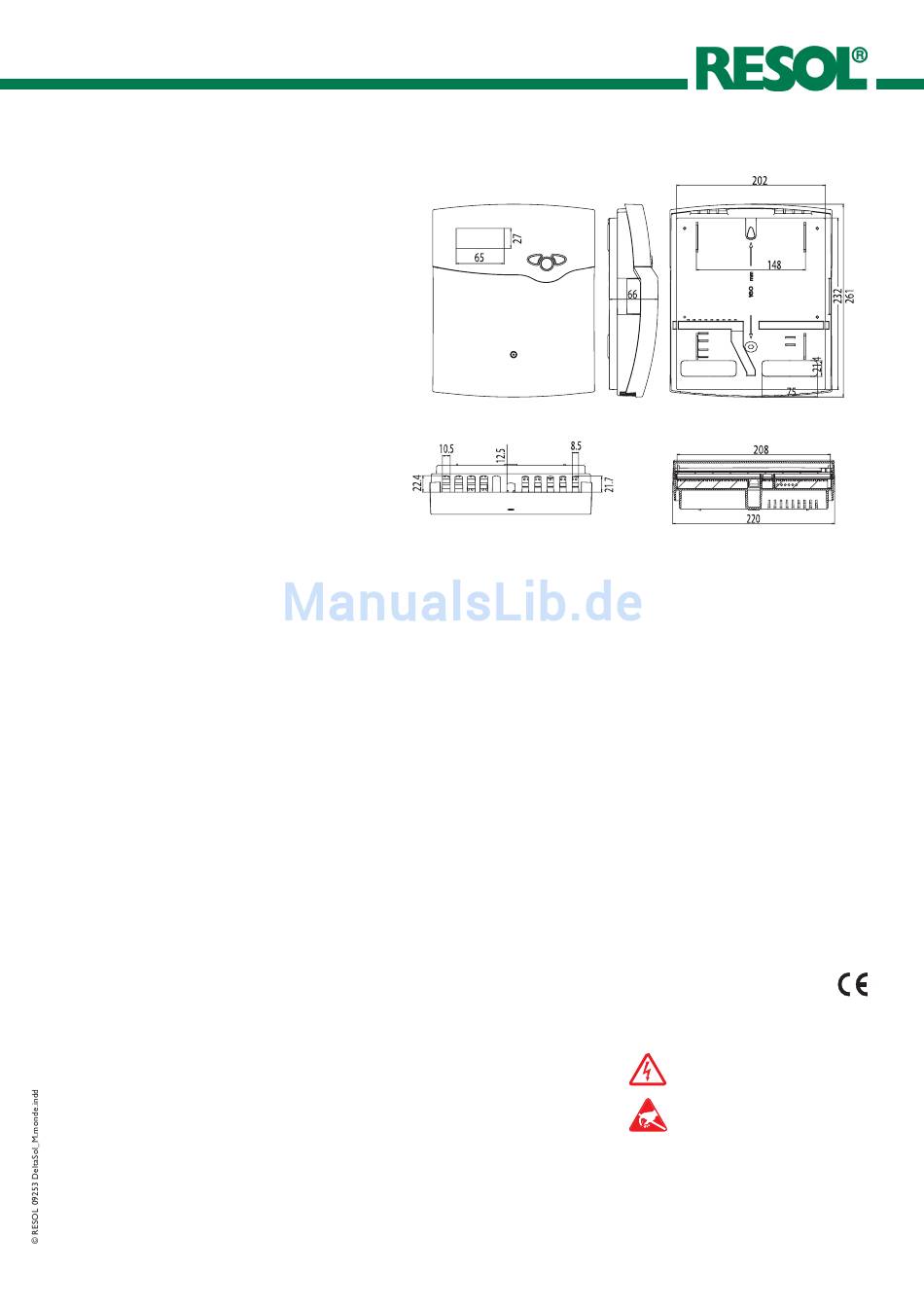

Abmessung: 260 x 216 x 64 mm
Einbau: Wandmontage,
Schalttafeleinbau möglich
Display: 4-zeiliges LC-Textdisplay,
beleuchtet, mit Menüführung (mehr-
sprachig), 2-farbige LED
Bedienung:
3 Drucktaster in Gehäusefront
Funktionen: Solar-Systemregler für
den Einsatz in Solar- und Heizsystemen.
Zwei integrierte Wär me men genzähler
und Steuerung eines witte rungs-
men genzähler und die Steuerung eines witte rungs geführten
Heizkreises.
Der D e lt a S o l
Kommunikation mit der RESOL ServiceCenter Software
(RSC) ausgerüstet. Die Software erlaubt die komfortable
Konfiguration, Kontrolle und Auswertung des Reglers und
Solarsystems.
geführten Heizkreises. Einstell bare
Anlagenparameter und zuschaltbare
Optionen (menügeführt), Bilanz- und
Diagnosefunktionen, Funktionskont-
rolle gemäß BAW-Richtlinien
Sensoreingänge: 15 Sensorein-
gänge für Pt1000, RTA11-M, V40 und
RESOL CS10
Relaisausgänge: 9 Relaisausgänge,
davon 4 Standard relais, 4 Halbleiter-
relais zur Drehzahlregelung und ein
poten zial freies Relais
Bus: RESOL VBus
, RS232
®
Versorgung: 220 ... 240 V~,
50 ... 60 Hz
Schaltleistung:
1 A (Halbleiterrelais)
M ist bereits mit einer Schnittstelle zur
®
4 A elektromechanische und
potenzial freies Relais
6,3 A (Summe aller Relais)
220 ... 240 V~
Verschmutzungsgrad: 2
Bemessungsstoßspannung: 2,5 kV
Wirkungsweise: Typ 1.c
Hochspannungsfüh rende Teile
Elektrostatische Entladung kann
zur Schädigung elektronischer
Bauteile führen
3
|
