B.5 Touchscreen – Anzeige&Job Steuerung
Die Steuerelemente im Menü Anzeige&Job Steuerung ermöglichen dem Benutzer die
Kontrolle und Änderung der auf dem externen TFT-Monitor (Option) angezeigten Images.
Ein externer Monitor kann über die Anschlussbuchsen (Fehler! Verweisquelle konnte
nicht gefunden werden., Detail #6) auf der Rückseite des Scanners angeschlossen
werden.
Der Vorschaubereich (1) symbolisiert den externen TFT-Monitor.
Das Image wird auf dem externen TFT-Monitor angezeigt und mit reduzierter Bildqualität
im Vorschaubereich rechts neben den Steuerelementen.
Seite 44

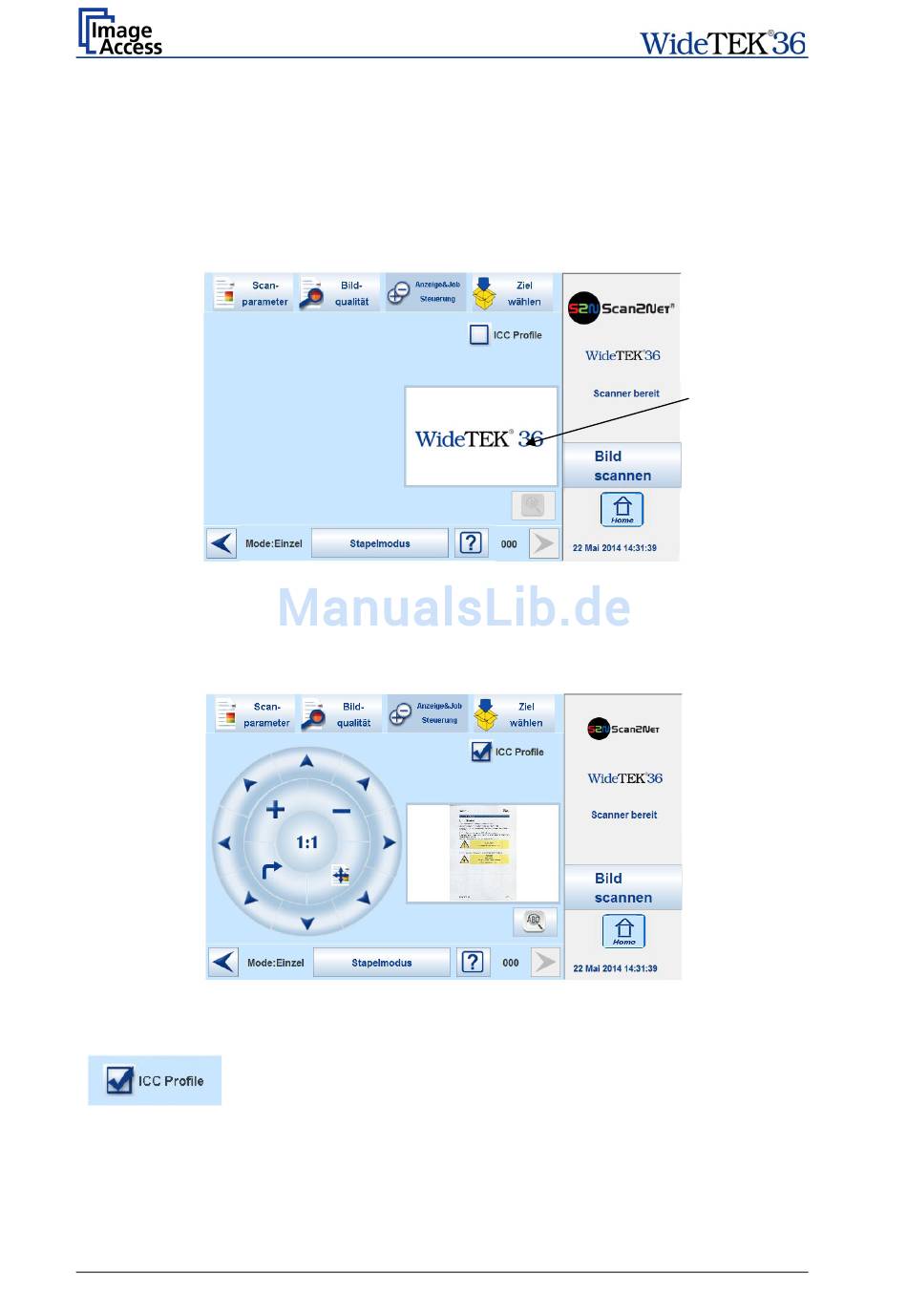

Abbildung 42: Anzeige&Job Steuerung Menü

Abbildung 43: Image im Vorschaubereich

Die ICC Profile Checkbox aktiviert das ICC Profil für den externen
Monitor.
Dazu muss zuvor eine ICC-Datei auf den Scanner hochgeladen
werden. Das Hochladen erfolgt mithilfe der Scan2Net Oberfläche im
Setup-Bereich Poweruser.
(1)
