18

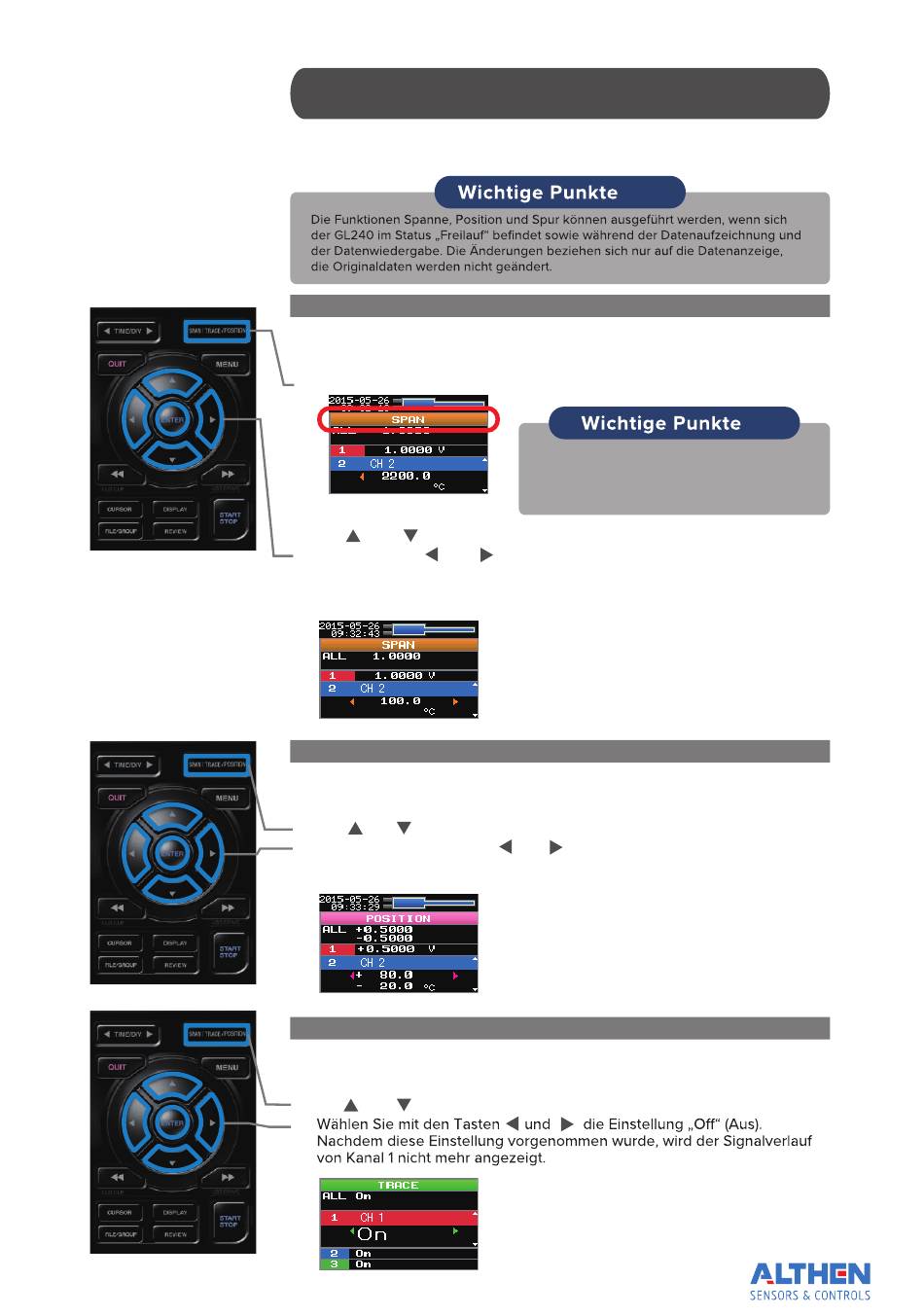

Funktionen Spanne, Position und Spur zur Anpassung der
Signalverlaufsanzeige
1. Starting data capture
Mit diesen Funktionen können Sie Anpassungen vornehmen, die eine über-
sichtlichere Anzeige der einzelnen Kanäle und das Ausblenden der von Ihnen
nicht benötigten Signalkurven ermöglichen.
1. So wird die Spanne eingestellt
Der Parameter „Span" (Spanne) dient zur Anpassung der Amplitude des Signal-
verlaufs. Die Einstellung wird im Status „Freilauf" vorgenommen.
(1) Stellen Sie die Spanne für Kanal 2 (CH 2) auf 100ºC.
(2) Drücken Sie [SPAN/TRACE/POSITION], um den Modus „SPAN" auszuwählen.
(3) Mit
und
aktivieren Sie den Kanal 2 (CH 2) (vergrößerte Anzeige).
(4) Mit den Tasten
und
wird der Wert auf 100°C eingestellt.
Nachdem diese Einstellung vorgenommen wurde, ändert sich die Skala der
Signalverlaufsanzeige auf „+100,0 bis +0,0".
2. So wird die Position eingestellt
Der Parameter „Position" wird zum Anpassen der Lage des angezeigten Signal-
verlaufs verwendet. Dazu wird ein unterer und oberer Wert eingegeben.
(1) Drücken Sie [SPAN/TRACE/POSITION] und wählen Sie den Modus „POSITION".
(2) Mit
und
aktivieren Sie den Kanal 2 (CH 2) (vergrößerte Anzeige).
(3) Stellen Sie mit den Tasten
Nachdem diese Einstellung vorgenommen wurde, ändert sich die Skala der
Signalverlaufsanzeige auf „+80°C bis -20°C".
3. So wird die Spur eingestellt
Über den Parameter „Trace" (Spur) können Signalverläufe einzelner Kanäle
ein- und ausgeblendet werden.
(1) Drücken Sie [SPAN/TRACE/POSITION] und wählen Sie „TRACE".
(2) Mit
und
aktivieren Sie den Kanal 1 (CH1) (vergrößerte Anzeige)
(3)
Die aktuelle Betriebsart (SPAN, POSITION oder
TRACE) wird im Anzeigebereich des Signal-
verlaufsmodus angegeben.
ändern Sie den Wert der Spanne. In diesem Beispiel
und
den Positionswert auf „+80°C bis -20°C".
