3.11 Schnellwechseleinrichtung

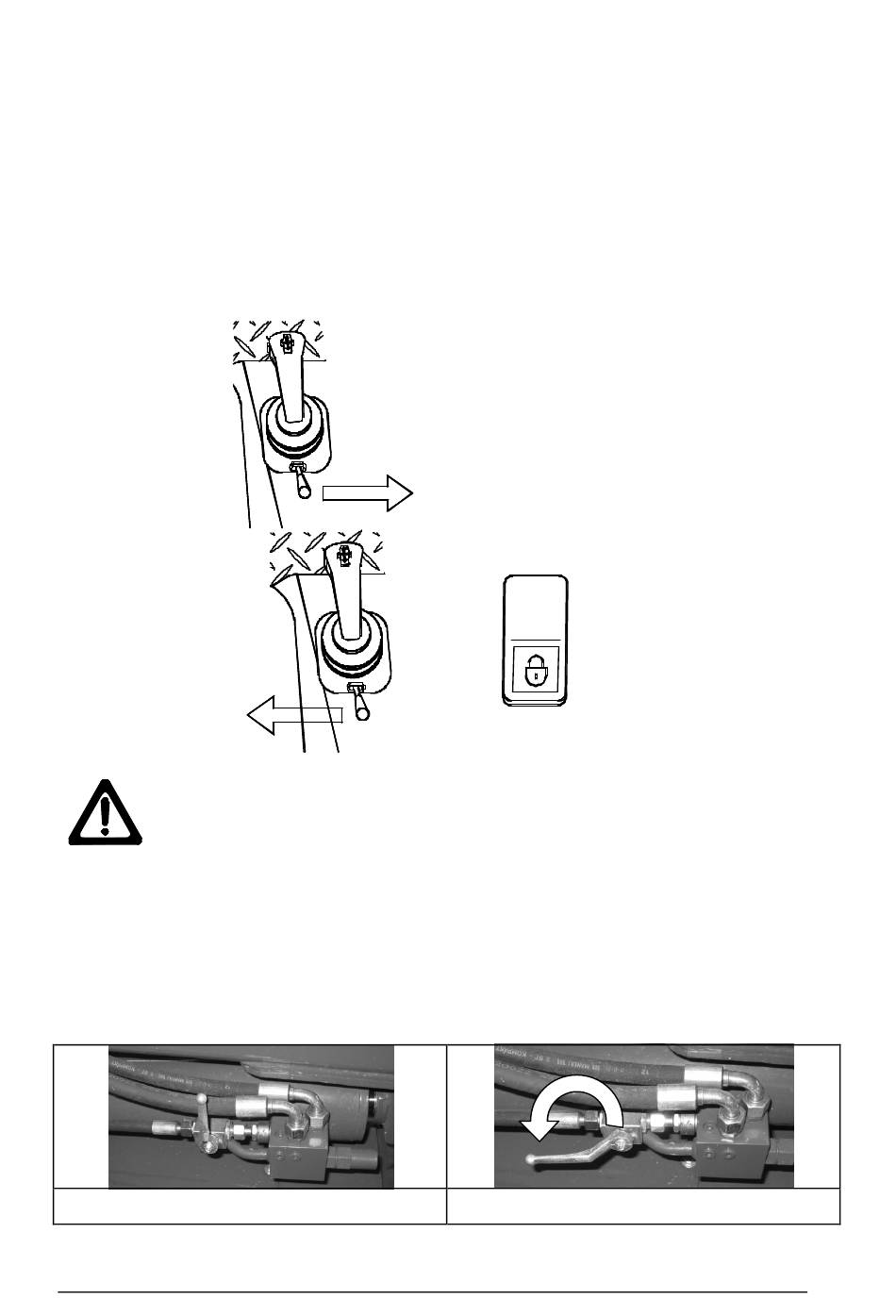

Die hydraulische Schnellwechseleinrichtung dient zum einfachen Wechsel der
Arbeitsgeräte. Hierzu ist der Lader an das Arbeitswerkzeug heranzufahren und mit
den beiden Fangbolzen aufzunehmen.
Danach den Werkzeugzylinder einziehen und das Werkzeug verriegeln.
Beim Abkuppeln wird in umgekehrter Reihenfolge vorgegangen. Als Schutz, gegen
unbeabsichtigtes Entriegeln des Werkzeuges, ist der Lader mit einer Sperre
ausgerüstet. Das Werkzeug lässt sich nur entriegeln, wenn gleichzeitig der Schalter 3
an der Armaturentafel gedrückt wird.
Verriegeln
Entriegeln
Warnung!
Achtung
Zur Sicherheit gegen unbeabsichtigtes Öffnen der Schnellwechseleinrichtung, ist der
Hydraulikkreis zusätzlich mit einem handbetätigtem 3-Wege-Hahn ausgerüstet.
Während des Betriebes muss dieser 3-Wege-Hahn in der Stellung „Zusatzhydraulik"
stehen! Nur zum Entriegeln ist dieser in die Stellung „Werkzeugverriegelung"
umzulegen, da ein Entriegeln des Werkzeuges andernfalls nicht möglich ist!
Werkzeugverriegelung
+
Nach jedem Kupplungsvorgang muss kontrolliert
werden, ob die Verriegelungsbolzen
ordnungsgemäß im Arbeitswerkzeug sitzen.
37
Zusatzhydraulik
