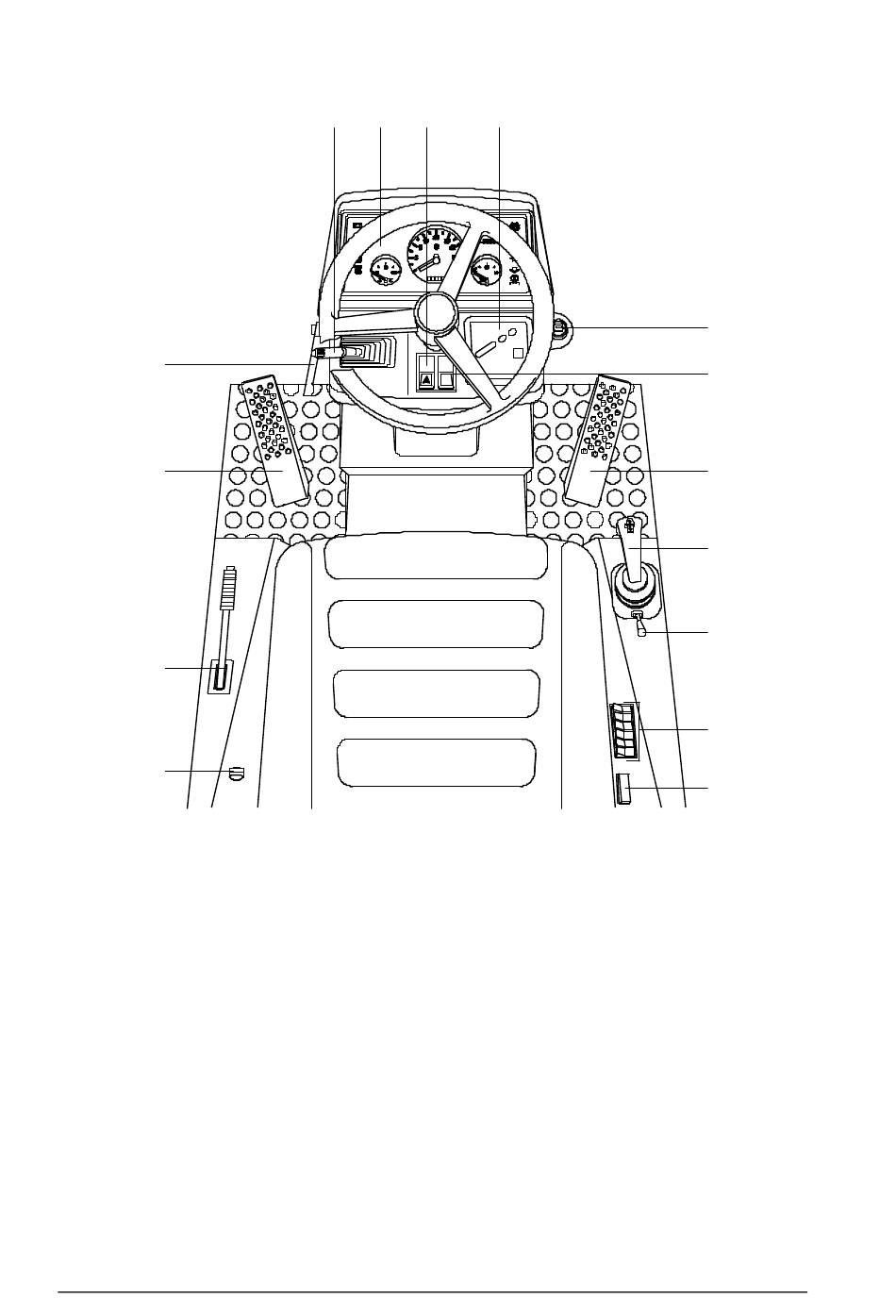

3.2.2 Fahrerstand mit Kabine
4
3
2
1
1. Knopf Heizung
2. Handbremshebel
3. Inchpedal
4. Neigungsverstellung - Lenksäule
5. Blinker-/ Beleuchtungsschalter
6. Kombi-Instrument
7. Warnblinklichtschalter
8. Lastanzeigegerät (load indicator)
5
6
7
8
load indicator
85%
45%
9. Zündschloss
10. Werkzeug entriegeln
11. Gaspedal
12. Hebel Arbeitshydraulik / Fahrschalter /
Teleskoparm
13. Hebel Zusatzhydraulik
14. Schalterelemente Kabine (siehe Kap.
3.14.3)
15. Sicherungen Kabine
28
100%
TEST
9
10
11
12
13
14
15
