3.10 Einhebelbetätigung für den Teleskoparm
Rechts neben dem Fahrersitz befinden sich die Betätigungshebel für den
Teleskoparm. Der vordere Hebel dient zum Heben und Senken des Teleskoparmes
bzw. zum Ein- oder Auskippen des Arbeitswerkzeuges. Den hinteren Hebel nutzt man
zum Ein- oder Ausfahren des Teleskoparmes und zum Bedienen der
Zusatzfunktionen.

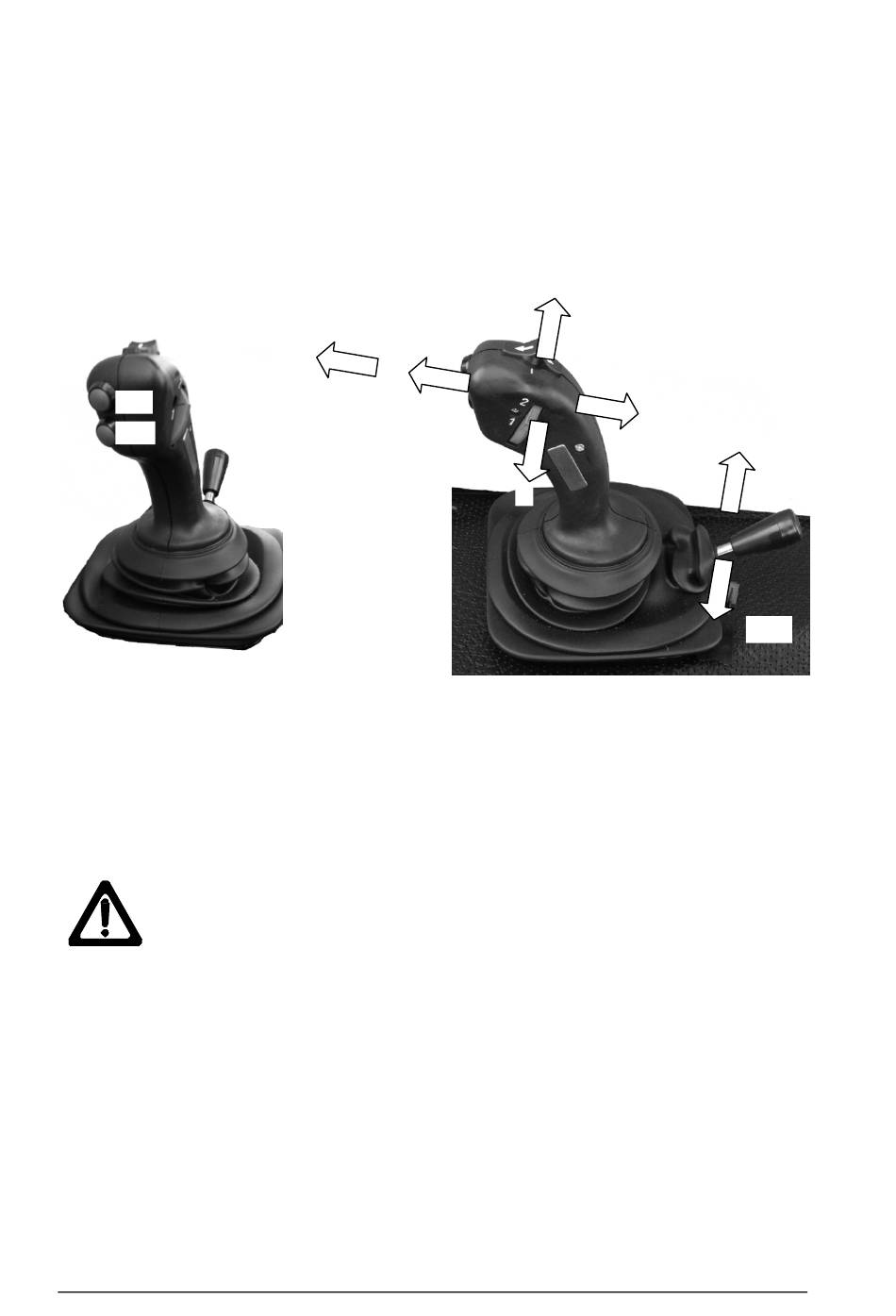

Die Funktionen des Betätigungshebels sind im folgenden Bild dargestellt:
AU
EN
H:
Teleskoparm heben
S:
Teleskoparm senken
A:
Werkzeug auskippen
E:
Werkzeug einholen
SW: Schwimmstellung
Warnung!
SW
S
Vor dem Einsatz muss sich jeder Fahrer mit dem
Umgang dieser Maschine vertraut machen. Der
Abschnitt „Arbeiten mit dem Lader" ist unbedingt
durchzulesen und einzuhalten.
36
A
E
AU:
Teleskoparm Ausfahren
EN:
Teleskoparm Einfahren
Z/V: Zusatzsteuergerät betätigen/
hydraulische
Werkzeugverriegelung betätigen
Z/V
H
Z/V
Z*V
