DPM IV
Anslutning av tryckluftsförsörjningen
Tryckluftsförsörjningen till skrivhuvudsmekaniken före tryckregulatorn måste ge ett kontant minimitryck på 4 ... 6 bar. Det
maximala trycket före tryckregulatorn uppgår till 10 bar och efter tryckregulatorn till 4 bar.
OBS!
En tryckluftsförsörjning på 4 ... 6 bar rekommenderas.

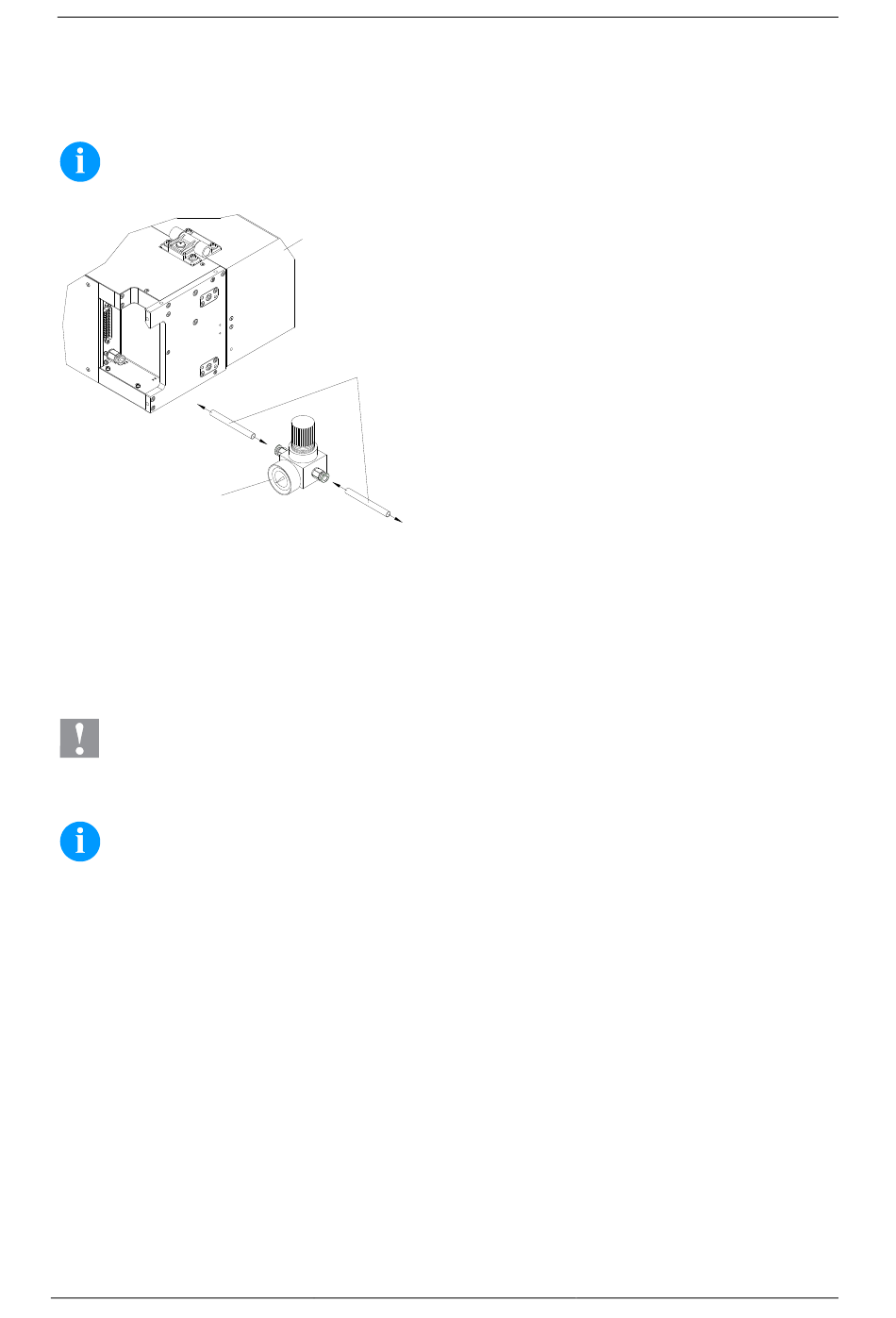

Druckregler mit Manometer
Pressure regulator with manometer
Anslutning av direkttryckverket
Modulen är utrustad med ett självinställande nätaggregat. Det går att använda moduler med en nätspänning på
110 ... 240 V AC / 50-60 Hz utan att den modifieras.
OBSERVERA!
Skador på enheten pga. odefinierad startström.

Ställ nätbrytaren i läget "O" innan apparaten ansluts.

Sätt i nätkabelns kontakt i ett jordat vägguttag.
OBS!
Är jordningen inte tillräcklig eller saknas helt kan det leda till störningar vid användningen.
Se till att alla datorer som är anslutna till direkttryckverket samt anslutningskablarna är jordade.

Koppla ihop direkttryckverket med datorn eller nätverket med en lämplig kabel.
Förberedelser innan användning

Montera tryckmekaniken.

Sätt i kabeln mellan tryckmekaniken och styrelektroniken och säkerställ att den inte kan ramla ur.

Anslut tryckluftsslangen.

Koppla ihop styrelektroniken och datorn via apparatens gränssnitt.

Koppla ihop styrelektroniken och förpackningsmaskinen via styringångarna och -utgångarna.

Anslut styrelektronikens nätkabel.
94
Druckmechanik
Print mechanics
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Svenska
Följande riktlinjer måste följas:
•
Tryckluften måste vara torr och oljefri.
•
Den medföljande tryckregulatorn med manometer
ansluts till tryckluftsförsörjningen via en
pneumatikslang Ø 8 mm och en insticksförskruvning.
Likaså upprättas anslutningen mellan tryckregulator
och tryckmekanik via en pneumatikslang Ø 8 mm och
en lämplig stickförskruvning.
•
Placera tryckregulatorn så nära tryckmekaniken som
möjligt.
•
Tryckregulatorn får bara drivas i pilriktningen (se tryck
på tryckregulatorn). Pilriktningen visar den
strömmande luftens väg.
•
Pneumatikslangen får aldrig vikas.
•
Om pneumatikslangen måste kortas av måste det ske
med ett rent, rätvinkligt snitt utan att röret kläms.
Använd i förekommande fall specialverktyg (som
finns hos fackhandlare med pneumatikinriktning).
•
Håll pneumatikslangarna så korta som möjligt.
