Paineilmasyötön liitäntä
Tulostuspään mekaniikan paineilmaliitännän on tuotettava ennen paineensäädintä vähintään 4 ... 6 bar kestopaine.
Maksimipaine ennen paineensäädintä on 10 bar ja paineensäätimen jälkeen 4 bar.
HUOMAUTUS!
Paineilmasyötön suositus on 4 ... 6 bar.
Druckregler mit Manometer
Pressure regulator with manometer
Suorapainatuslaitteen liittäminen verkkoon
Moduuli on varustettu monijänniteverkko-osalla. Laitetta voidaan käyttää 110 ... 240 V AC / 50-60 Hz -jännitteellä ilman erillisiä
säätöjä.
HUOMIO!
Laitteen vaurioituminen tuntemattomien kytkentävirtojen vuoksi.

Aseta verkkokytkin asentoon 'O' ennen kuin liität laitteen verkkovitaan.

Liitä virtajohto maadoitettuun pistorasiaan.
HUOMAUTUS!
Puuttuva tai riittämätön maadoitus voi aiheuttaa käyttöhäiriöitä.
Huolehdi siitä, että kaikki suorapainatuslaitteeseen liitetyt tietokoneet ja liitäntäkaapelit on maadoitettu.

Liitä suorapainatuslaite sopivalla johdolla/kaapelilla tietokoneeseen tai verkkoon.
Käyttöönoton valmistelut

asenna painomekaniikka.

liitä painomekaniikan ja ohjauselektroniikan välinen liitosjohto ja varmista, ettei sitä voida vahingossa irrottaa.

liitä paineilmaletku.

yhdistä ohjauselektroniikka tietokoneeseen moduuliliitännän kautta.

yhdistä ohjauselektroniikka pakkauskoneeseen ohjaustulojen ja ohjauslähtöjen kautta.

liitä ohjauselektroniikan verkkokaapeli.
46

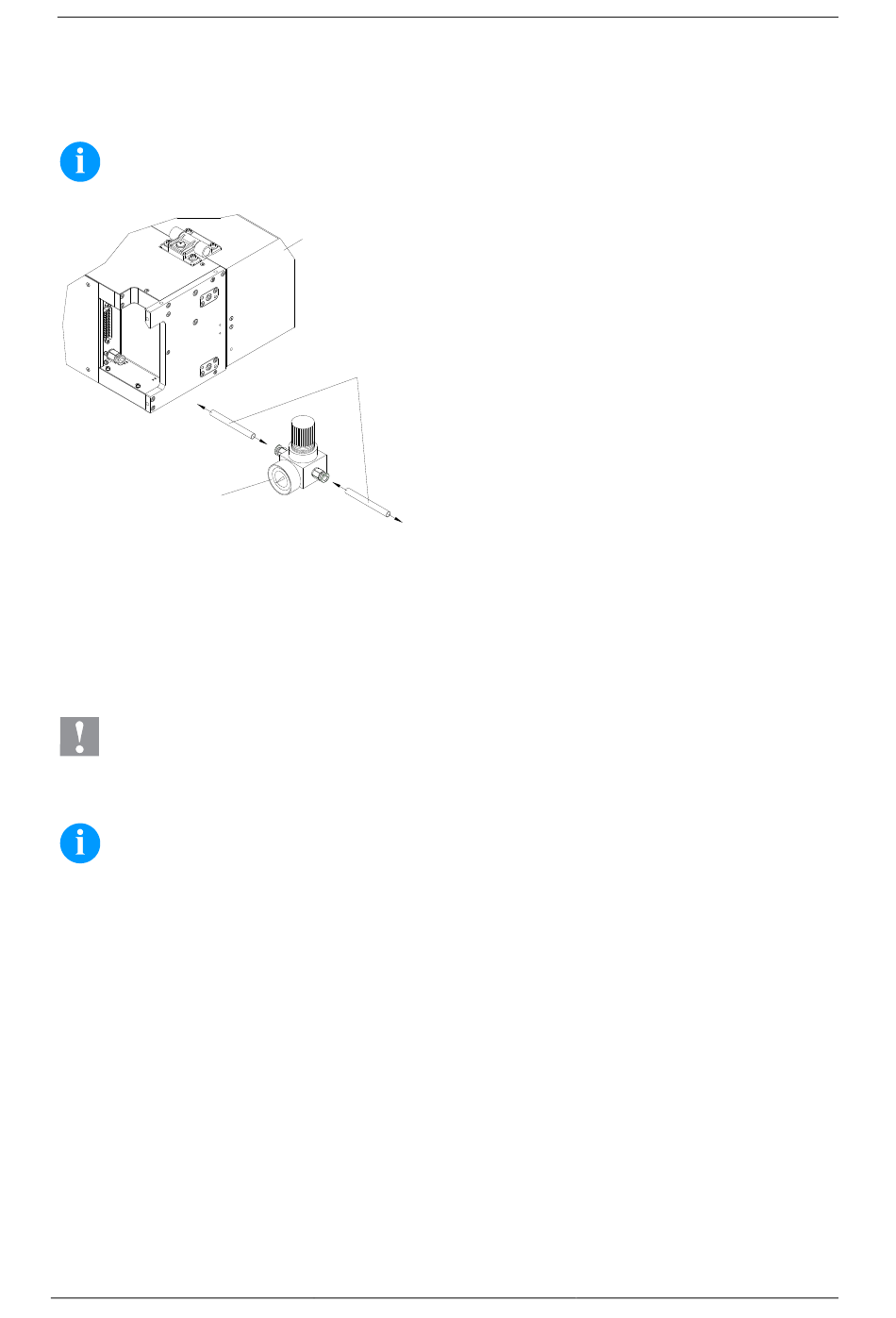

Druckmechanik
Print mechanics
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Suomi
Noudata seuraavia määräyksiä:
•
Paineilman on oltava kuivaa ja öljytöntä.
•
Mukana toimitettava paineensäädin ja manometri
liitetään paineilmaletkulla, jonka Ø 8 mm,
pistoliitännän kautta paineilmasyöttöön. Samoin
paineensäätimen ja painomekaniikan välinen liitäntä
tehdään Ø 8 mm:n paineilmaletkulla ja vastaavalla
pistoliitoksella.
•
Sijoita paineensäädin mahdollisimman lähelle
painomekaniikkaa.
•
Paineensäädintä saa käyttää ainoastaan nuolen
suuntaan (katso painatus paineensäätimellä). Nuolen
suunta osoittaa virtaavan ilman suunnan.
•
Älä koskaan taita paineilmaletkua.
•
Paineilmaletkun lyhentäminen on suoritettava
puhtaalla leikkauksella suorassa kulmassa ilman
putken puristamista. Käytä tarvittaessa
erityistyökaluja (saatavilla paineilmatyökaluliikkeistä).
•
Pidä paineilmaletkut niin lyhyinä kuin mahdollista.
