Tilslutning af trykluftforsyning
Trykluftforsyningen for trykhovedmekanikken foran trykregulatoren skal konstant stille et min. tryk til rådighed på 4 ... 6 bar. Det
maksimale tryk foran trykregulatoren er 10 bar og 4 bar efter trykregulatoren.
BEMÆRK!
En trykluftforsyning på 4 ... 6 bar anbefales.
Druckregler mit Manometer
Pressure regulator with manometer
Tilslut direkte trykværk
Modulet er forsynet med en netdel, der spænder bredt. Modulet kan bruges med en netspænding på 110 ... 240 V AC / 50-60
Hz uden at skulle omstille apparatet.
FORSIGTIG!
Beskadigelse af apparatet som følge af udefinerede tændingsstrømme.

Stil netafbryderen i stilling "O" inden nettilslutningen.

Stik netkablets stik i en jordet stikkontakt.
BEMÆRK!
Der kan forekomme fejl i driften på grund af utilstrækkelig eller manglende jording.
Sørg for, at alle computere, der er tilsluttet modulet, samt forbindelseskablerne er jordforbundet efter forskrifterne.

Forbind det direkte trykværk med computer eller netværk med et egnet kabel.
Forberedelser til ibrugtagning

Trykmekanik monteres.

Forbindelseskabel anbringes mellem trykmekanik og styreelektronik og sikres mod utilsigtet løsning.

Trykluftledning tilsluttes.

Forbindelse oprettes mellem styreelektronik og PC via modulgrænseflader.

Forbindelse oprettes mellem styreelektronik og pakkemaskine via styreindgange og styreudgange.

Netkabel til styreelektronik tilsluttes.
30

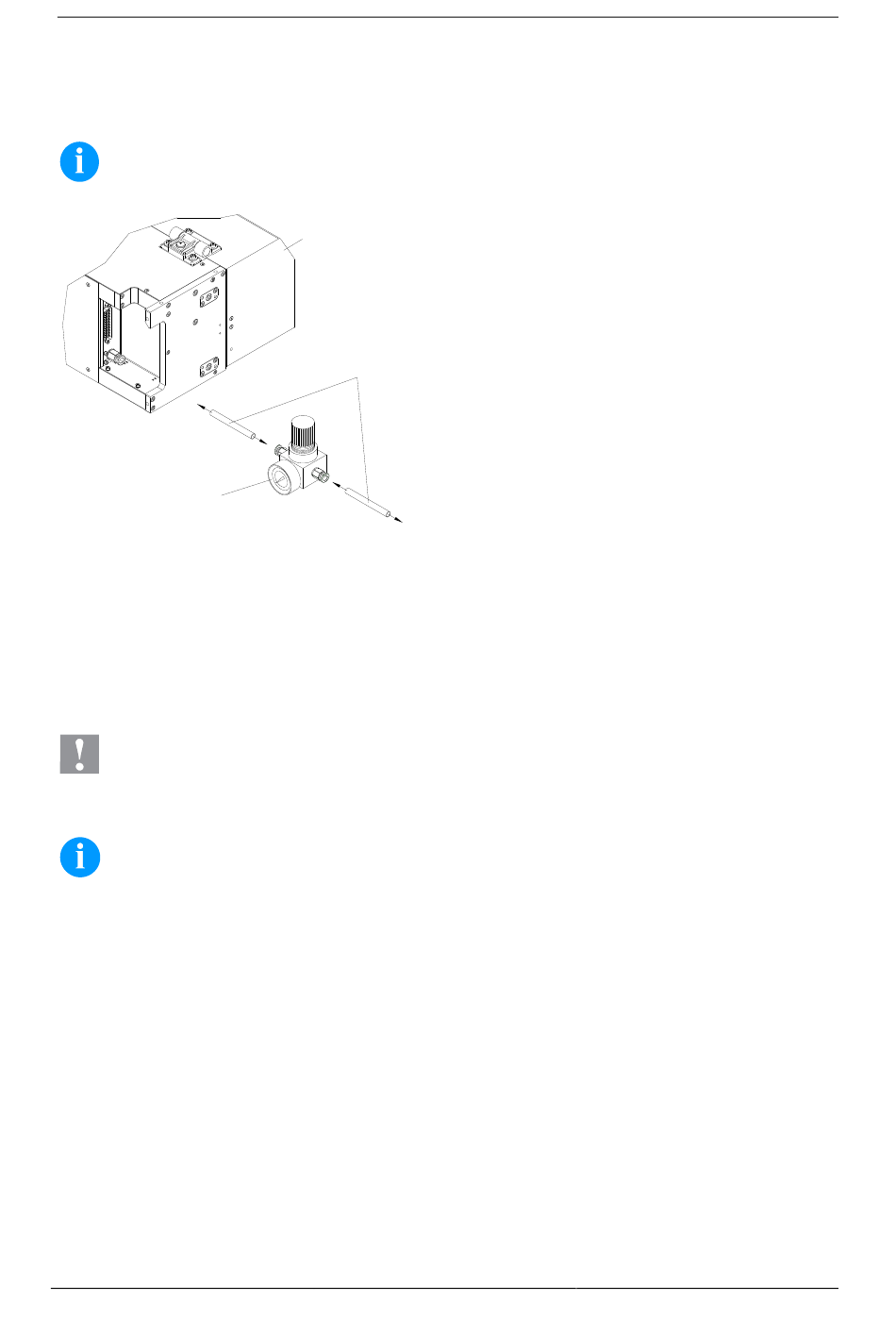

Druckmechanik
Print mechanics
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Dansk
Følgende retningslinjer skal følges:
•
Trykluften skal være tør og oliefri.
•
Den medleverede trykregulator med manometer
tilsluttes til trykluftforsyningen via en stikforbindelse
sammen med en pneumatikslange Ø 8 mm.
Ligeledes etableres forbindelsen mellem trykregulator
og trykkemekanik via en pneumatikslange Ø 8 mm og
en tilsvarende forskruning.
•
Trykregulatoren anbringes så tæt på trykmekanikken
som muligt.
•
Trykregulatoren må kun køre i pilens retning (se
mærkning på trykregulator). Pilretningen viser vejen
for den strømmende luft.
•
Pneumatikslangen må ikke bøjes.
•
Pneumatikslangen skal afkortes med et rent retvinklet
snit uden at klemme røret sammen. Benyt i givet fald
et specialværktøj (får i specialforretninger for
pneumatikbehov).
•
Pneumatikslangerne skal herved være så korte som
muligt.
