Udpak/indpak direkte trykværk
FORSIGTIG!
Risiko for at komme til skade ved uforsigtig håndtering ved løft eller nedsætning af apparatet. Risiko for
klemning ved pludselig lineær bevægelse af trykslæden.

Vægten af det direkte trykværk må ikke undervurderes (9 ... 16 kg).

Det direkte trykværk må ikke løftes i kappen.

Det direkte trykværk skal sikres mod ukontrollerede bevægelser under transporten.

Kontroller det direkte trykværk for transportskader.

Fjern transportsikringen af skumstof i området omkring trykhovedet.

Kontroller, at leverancen er komplet (se brugsanvisning).
BEMÆRK!
Opbevar den originale emballage for senere transport.
Installation og ibrugtagning
BEMÆRK!
Yderligere oplysninger vedrørende montering kan findes i brugsanvisningen.
BEMÆRK!
Ved monteringsposition > 30° er det obligatorisk at benytte bremsen, der fås som ekstraudstyr!
Montering af trykkemekanikken på maskiner
BEMÆRK!
Kun uddannet og kvalificeret fagpersonale må forestå monteringen.
D
D
D
D
C
BEMÆRK!
Ved brug af en modtryksplade, der ikke stammer fra producenten, skal specifikationerne i brugsanvisningen overholdes.
A
B
Dansk
•

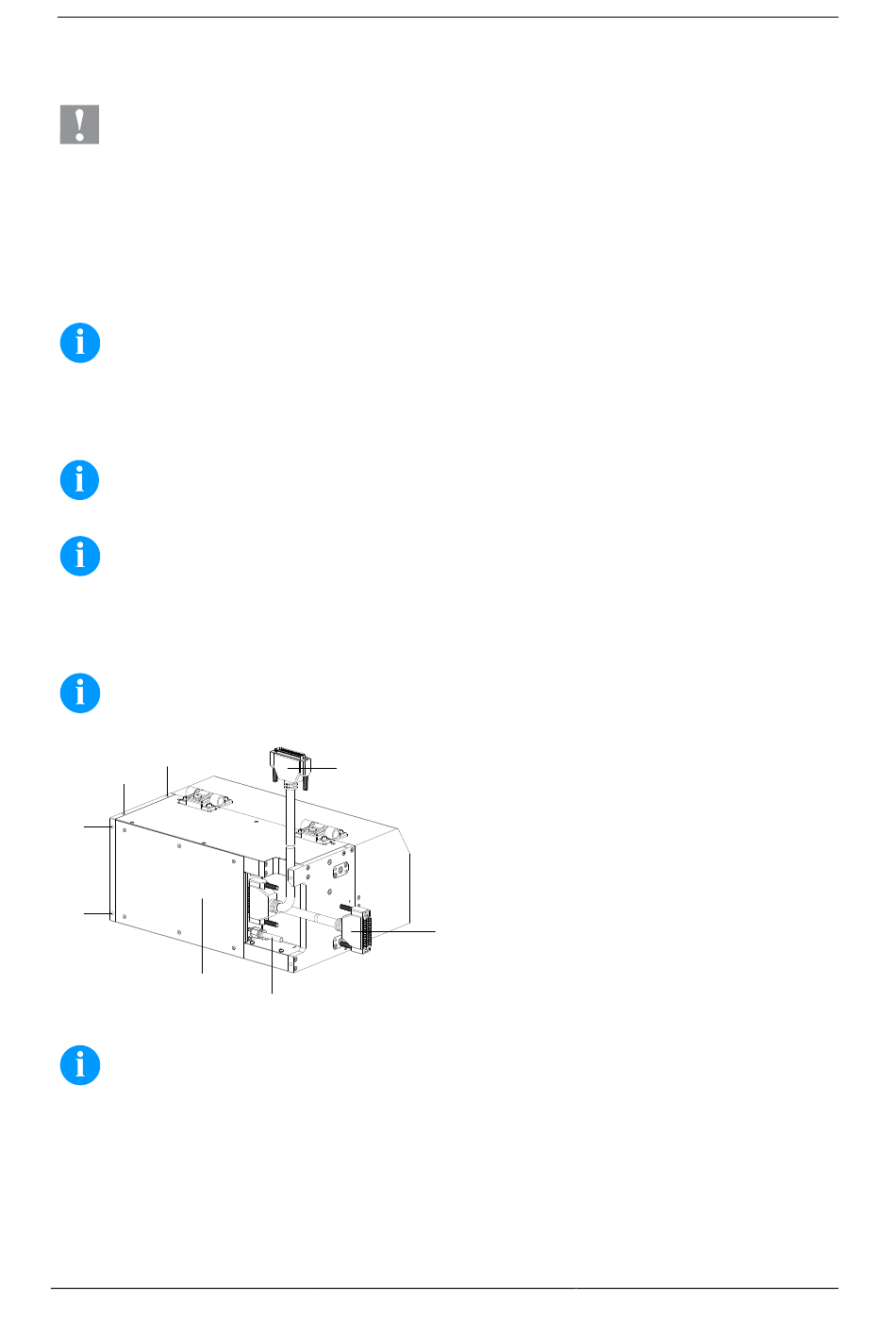

Oven på og på bagsiden af trykkemekanikkens
sidedele (C) findes der to M6-gevind (D), som kan
anvendes til at montere trykmekanismen på en
maskine. Maks. gevinddybde er 12 mm.
•
Forbindelseskablet (A) til styreelektronikken kan valgfrit
føres ud foroven (såk. kabeludgang foroven) eller på
siden (såk. kabeludgang i siden) af apparatet.
•
Pneumatikslangen Ø 8 mm (B) kan ligeledes valgfrit
føres ud foroven eller på siden af apparatet.
A
