Externer Frequenzwandler
R/L1 S/L2 T/L3
L1
L2
L3
PE

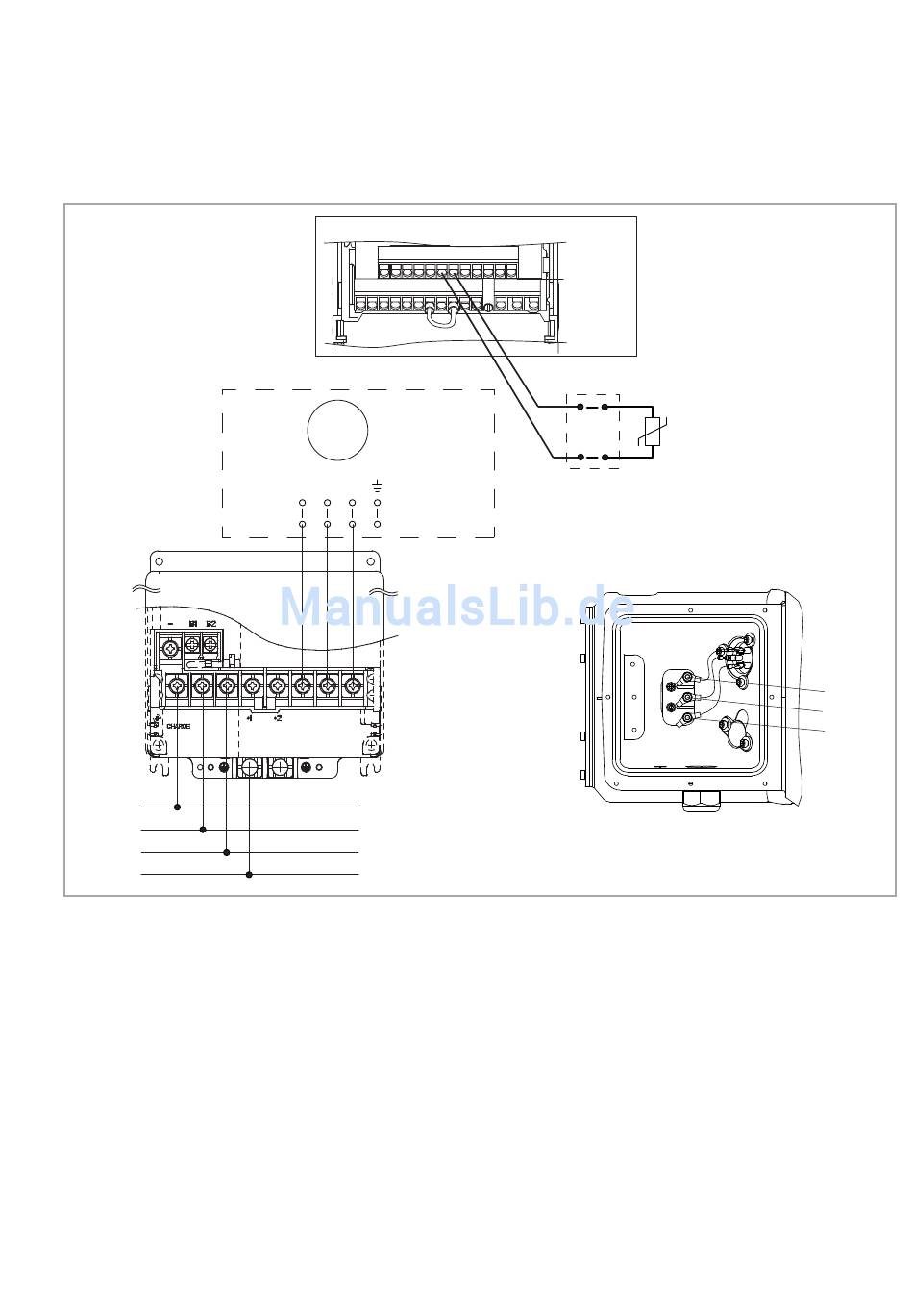

Abb. 3.15 Verdrahtung für Hauptstromkreis und Steuerstromkreis der RUVAC WH 2500 bei externem Frequenzwandler

3.4.5 Anschluss mit externem Frequenzwandler

Seite 48 von Abschnitt 3.4.3 gilt auch für den externen Frequenzwandler.
Leitungen anschließen
Die max. Strombelastung am Ausgang des Frequenzwandlers ist 31 A.
Die Steuer- und Leistungsstromkreise gemäß Abb. 3.15 anschließen.
Klemmleiste Steuerung
R+ R– S+ S– IG T1 TC A2 +V AM AC MP
S1 S2 S3 S4 S5 S6 HC SC H1 RP AC
M
3~
U1 V1 W1
Motor-
klemmen-
X1
kasten
Klemmleiste
Leistungskreis
U/T1 V/T2 W/T3
P1 P2 PC
Motorklemmkasten
130001398_001_C0 - 09/2016 - © Leybold
Montage
Pt 1000
Pumpentemperatur
Motorseite
L3
L2
L1
X1
53
