4 Anschlussmöglichkeiten (Beispiele)

Für die genaue Ermittlung von Schutzleiterwiderständen empfiehlt sich nach jedem Sonden Wechsel oder aus-

schalten einen Sonden-Abgleich durchzuführen.

Unter RPE „Abgleich Rsl" auswählen.

Mit der Sonde (rot) einen Schutzleiterkontakt in der Schukoprüfdose kontaktieren, stabilen Wert abwarten

und mit „Enter"-Taste abschließen. Der gemessene Wert ist bis zum nächsten Neustart gespeichert.

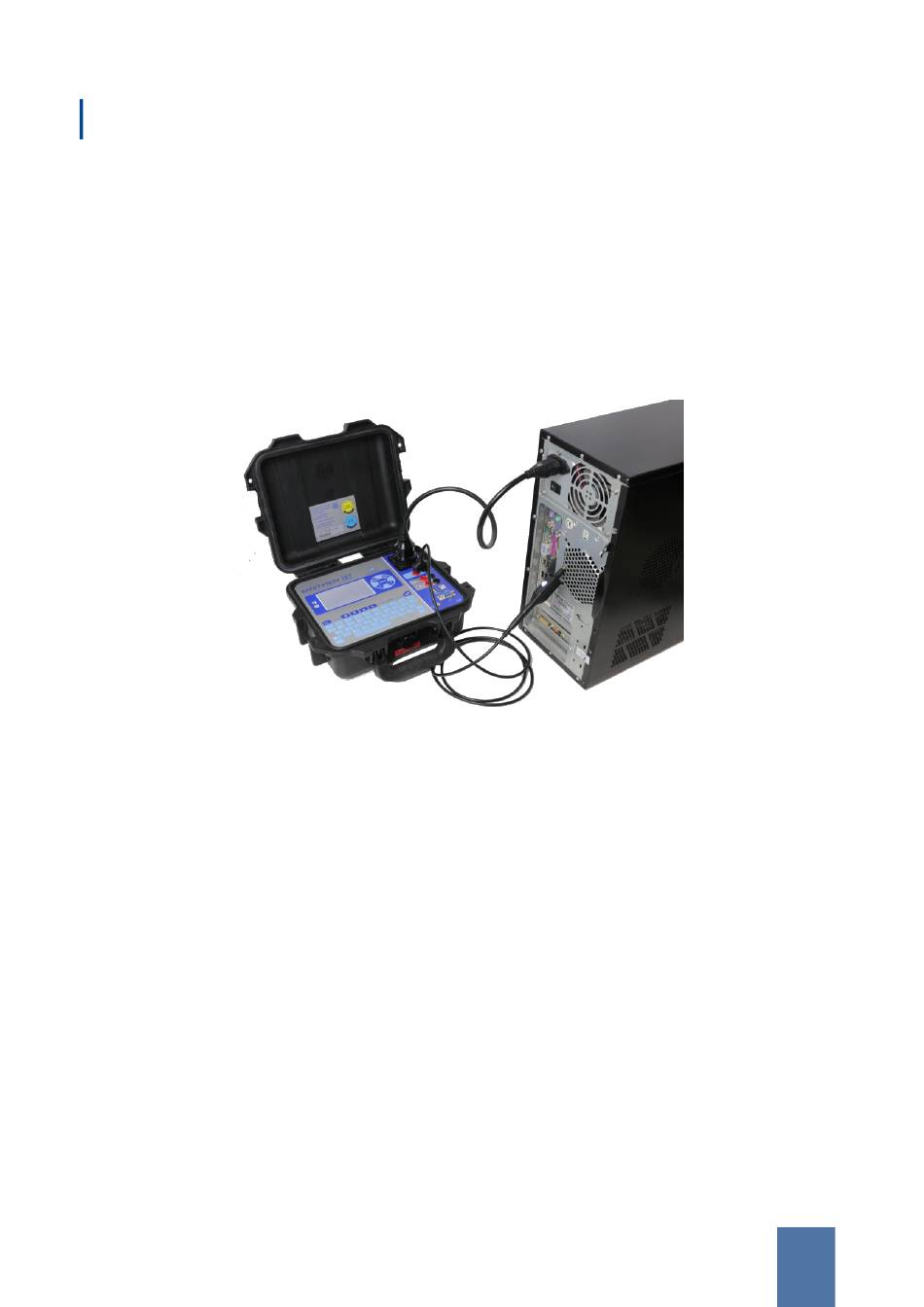

4.1.2 Schutzleitermessung von Wechselstromprüflingen

Schutzleitermessung: Mit der Schutzleitersonde die Gehäuseteile abtasten und Anschlusskabel bewegen.

4.1.3 Schutzleiterwiderstandsmessung von festangeschlossenen Prüflingen

Bei fest angeschlossenen Geräten das Prüfgerät - wenn möglich - im Stromkreis des Prüflings mit Spannung

versorgen. Ablauf „

Festanschluss

Prüfgeräte-Netzanschluss, die Installation in der Anlage und den Prüflingsnetzanschluss gemessen.

Der Grenzwert ist deshalb höher als bei der direkten Messung.

4.1.4 Schutzleiterwiderstandsmessung von Drehstromprüflingen mit einer Messlei-

tung

Bei Verlängerungsleitungen und Steckdosenleisten muss an jeder Schukodose das Vorhandensein des Schutz-

leiters nachgewiesen werden.

Automatischer Prüfablauf über Test-Master „Verlängerung (SKI)" oder Safety-Remote „prcMemVerl" einstel-

len. Alle Schutzleiterkontakte abtasten.

Bei Einzelmessungen am Gerät, unter RPE-Messung „Verlängerung" auswählen.

" einstellen. Dann Gehäuseteile abtasten. In diesem Fall wird der PE über den
