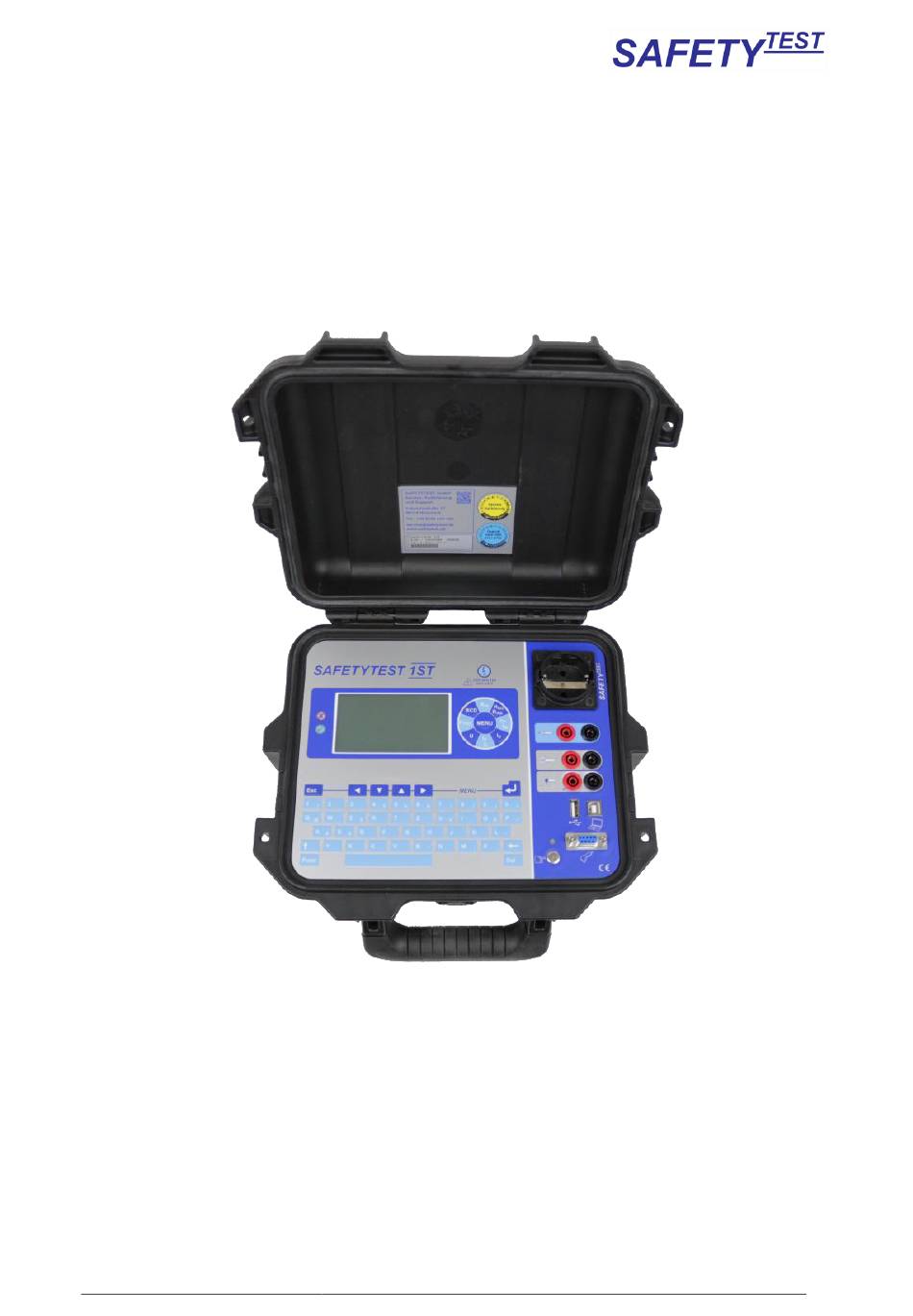

- Seite 1 Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ Safetytest 1ST Bedienungsanleitung Safetytest GmbH 0037400-1ST-bda-de-aktuell Seite 1 von 29...
- Seite 2 Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ Texte, Abbildungen und technische Angaben wurden sorgfältig erarbeitet. Trotzdem sind Fehler nicht völlig auszuschließen. Der Autor und der Hersteller des Prüfgerätes können für fehlerhafte Angaben und deren Folgen weder juristische Verantwortung noch irgendeine Haftung übernehmen! Diese Bedienungsanleitung ist vor dem Gebrauch des Prüfgerätes sorgfältig und vollständig...
-
Seite 3: Inhaltsverzeichnis
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ Inhalt Allgemeine Sicherheits- und Warnhinweise ..........5 Anwendung ....................7 Lieferumfang und Zubehör ................. 7 3.1 Lieferumfang (Standard): ................... 7 3.2 Optionales Zubehör: ....................7 3.3 Software (Optional): ....................8 3.3.1 Safetydoc Protokoll- und Prüfmanagementsoftware mit Excel Listen-Funktion .. 8 3.3.2 Safety-Remote Fernsteuer- und Datenbanksoftware .......... - Seite 4 Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 11.10 Verlängerungsleitungsprüfung ................23 11.11 Schweißgeräteprüfung ..................26 Firmware aktualisieren ................27 Fehlermeldung, Fehlerbeseitigung ............27 13.1 Das Display ist aus ....................27 13.2 Berührungsstrommessung zeigt 0,000 mA an ............27 13.3 Berührungsstrommessung über 0,5 mA ..............27 13.4 Differenzstrommessung wird „F“ angezeigt ...............28 Ersatzteile ....................
-
Seite 5: Allgemeine Sicherheits- Und Warnhinweise
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 1 Allgemeine Sicherheits- und Warnhinweise Das Prüfgerät „SAFETYTEST 1ST“ wurde nach folgenden Sicherheitsbestimmungen gebaut und geprüft: DIN EN 61010-1 (VDE 0411 Teil 1), „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, Allgemeine Anforderungen“ DIN VDE 0404 Teil 1 und Teil 2, „Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen“... - Seite 6 Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ Schutzleiterwiderstands- und Berührungsstrommessungen in elektrischen Anlagen sind nur unter bestimmten Voraussetzungen und unter Anwendung der entsprechenden Gefahrenhinweise zulässig! Es ist zu beachten, dass an Prüfobjekten hohe Spannungen auftreten können, z. B. durch geladene kapazitive Schaltungen! Prüfling erst an die Prüfdose anschließen, wenn der Netzanschluss sicherheitstechnisch in Ordnung ist! ACHTUNG! Beim Anschluss des Prüflings an eine Prüfdose können an...
-
Seite 7: Anwendung
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 2 Anwendung Das Prüfgerät „Safetytest 1ST“ ist ein Messgerät für die elektrische Sicherheitsprüfung! 3 Lieferumfang und Zubehör Lieferumfang (Standard): • 1 Prüfgerät Safetytest 1ST • 1 Prüfsonde für R (2m) • 1 Netzkabel 16A, 1,5m •... -
Seite 8: Software (Optional)
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ Transponderscanner RS232 0018510 Transporttasche für Zubehör 0017890 Transponder Scheibe ø 30mm gelocht (100Stück) Transponder Glas 3,15 x 13,3 mm (100 Stück) Transponder ø 9mm - Kabelbefestigung (100 Stück) Safetydoc Protokoll- und Prüfmanagementsoftware 0004140 Datenbanksoftware Safety-Remote 0001004... -
Seite 9: Safety-Remote Fernsteuer- Und Datenbanksoftware
Verwalten der Prüfdaten verschiedener Geräte in einer Datenbank, direkte Ansteuerung des Prüfgerätes, einfachste visuelle Erstellung beliebiger Prüfabläufe. 3.3.3 Software Android Test-Master App Die einzigartige SAFETYTEST-App steuert die VDE-Prüfgeräte Safetytest 1ST und Safetytest 1RT und ermöglicht mit einem Tablet-PC oder Smartphone eine komfortable Dokumentation und Prüfdatenverwaltung. Safetytest GmbH 0037400-1ST-bda-de-aktuell... -
Seite 10: Anschlüsse, Bedien- Und Anzeigeelemente

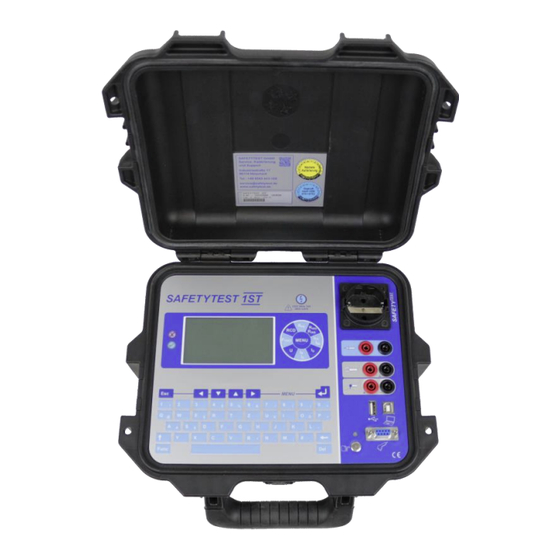

Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 4 Anschlüsse, Bedien- und Anzeigeelemente Bild 2 1. GUT LED grün bei bestandener Prüfung 2. FEHLER LED rot 3. Bedienfeld für die Einzelmessungen 4. Glimmlampe signalisiert Netzspannung an der Prüfdose 5. Prüfdose 6. LCD-Display 7. Alphanumerische Tastatur 8. -
Seite 11: Netzanschluss, Typ Schuko
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ auf den Netz-Adapterkabeln und falls vorhanden auch die auf dem Zubehör beachtet werden! Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender, Gerät und Prüfling gewährleistet! Die Prüfung des Schutzleiterpotentials ist über den Fingerkontakt nach Anschluss des Prüfgerätes durchzuführen. -
Seite 12: Funktionsbeschreibung
• Die Schnittstelle ist potentialgetrennt. • Über die USB-/COM-Schnittstelle des „Safetytest 1ST“ kann mit einem PC die Firmware des Prüfgerätes schnell und komfortabel aktualisiert werden. Durch ein Update der Firmware können Menü, Messfunktionen, Grenzwerte und Landessprache aktualisiert bzw. erweitert werden. -
Seite 13: Prüfung Des Elektroanschlusses
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 6 Prüfung des Elektroanschlusses Für die Sicherheit einer Elektroanlage (inkl. bauseitigem Elektroanschluss und Potentialausgleich), ist nach den gesetzlichen Grundlagen (Unfallverhütungsvorschriften, gültige Norm) der Betreiber verantwortlich. Die Prüfung des Elektroanschlusses ist nicht Bestandteil der Prüfvorgaben für die Änderung, Prüfung sowie der Wiederholungsprüfung an elektrischen Geräten. -
Seite 14: Anschluss Display
8 Display und Menüstruktur Über das Display wird komfortabel die Benutzerführung, die Darstellung von Messfunktionen, Grenzwerten sowie Messwerten angezeigt. Die Menüstruktur befindet sich in einem separaten Dokument „SAFETYTEST 1ST-Menüstruktur“ (0037400-mst-de-aktuell.pdf). Sie wird zusammen mit Firmwareupdates aktualisiert. 9 Inbetriebnahme des Prüfgerätes Sichtprüfung durchführen... -
Seite 15: Prüfung An Elektrischen Geräten
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 10 Prüfung an elektrischen Geräten Die von den Normen geforderten Prüfungen sind durch die integrierten Prüfabläufe realisiert. Vor Ablauf der Prüfung ist eine Klassifizierung des Prüflings im Profil-Menü notwendig. Elektrische Geräte müssen auch nach einer Instandsetzung, Änderung und Wiederholungsprüfung für ihren Benutzer einen Schutz gegen die Gefahren der Elektrizität... -
Seite 16: Sichtprüfung
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ Geräten mit Festanschluss sind oft aus technischen Gründen, durch die örtlichen Gegebenheiten oder durch den damit erforderlichen Aufwand nicht immer durchführbar. Ist der Anschluss des Gerätes nur schwer erreichbar, müssen zur vollständigen Prüfung dessen Verbindungen (L1, L2, L3, N, PE) zum Versorgungsnetz u.U. auch an anderer Stelle, z.B. -
Seite 17: Dokumentation Der Prüfung
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 10.7 Dokumentation der Prüfung Die bestandene Prüfung ist zu protokollieren. Sollte sich ein Gerät als nicht sicher erweisen, ist dies am Gerät deutlich zu kennzeichnen und der Betreiber ist darüber schriftlich in Kenntnis (Prüfprotokoll/Mängelliste) zu setzen. Die Messwerte und ggf. Änderungen sind zu protokollieren. -
Seite 18: Schutzleiterwiderstandsmessung Von Drehstromprüflingen Mit Einer Messleitung
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 11.3 Schutzleiterwiderstandsmessung von Drehstromprüflingen mit einer Messleitung (Beispielbilder – Farben nicht verbindlich) Prüfablauf: „SKI mit Isolationsmessung“. Die Messleitung in die schwarze Buchse des Prüfgerätes stecken und an den Schutzleiteranschluss des Prüflings klemmen. Mit der Sonde die geerdeten Metallteile des Prüflings abtasten. -
Seite 19: Schutzleiterwiderstandsmessung Von Drehstromprüflingen Mit Dem Verlängerungsleitungsadapter
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 11.4 Schutzleiterwiderstandsmessung von Drehstromprüflingen mit dem Verlängerungsleitungsadapter Prüfablauf: „SKI mit Isomessung“. Den Verlängerungsleitungsadapter in das Prüfgerät einstecken. Den Prüfling am Verlängerungsadapter anschließen. PE Gehäuseteile abtasten. Safetytest GmbH 0037400-1ST-bda-de-aktuell Seite 19 von 29... -
Seite 20: Berührbare, Isolierte, Leitfähige Teile
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 11.5 Berührbare, isolierte, leitfähige Teile Messung an berührbaren Teilen, die nicht mit PE verbunden sind: Mit der Sonde diese Teile abtasten. Bei sich bewegenden Teilen, wie bei einer Bohrmaschine, das Bohrfutter im Betriebszustand drehend abtasten, am besten mit der optionalen Bürstensonde. -
Seite 21: Isolationswiderstand Ln-Pe
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 11.6 Isolationswiderstand LN-PE Isolationswiderstandsmessung LN-PE, Ersatzableitstrommessung: Gerät in Prüfdose einstecken. Die Messung wird im spannungslosen Zustand durchgeführt. 11.7 Isolationswiderstand LN-PE von Drehstromprüflingen mit dem Verlängerungsleitungsadapter Prüfablauf: „SKI mit Isomessung“. Den Verlängerungsleitungsadapter in das Prüfgerät einstecken. Den Prüfling am Verlängerungsadapter anschließen. Den Prüfling einschalten. -
Seite 22: Differenzstrommessung An Drehstromprüflingen Mit Drehstromadapter
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 11.9 Differenzstrommessung an Drehstromprüflingen mit Drehstromadapter Den Drehstromadapter in den Drehstromnetzanschluss der Installation stecken. Den Prüfling am Adapter anschließen. Mit der Differenzstromzange die Leiter L1, L2, L3 und N umfassen. Die Zange am Prüfgerät (Buchse schwarz und rot mit Zangensymbol gekennzeichnet) anschließen. -
Seite 23: Verlängerungsleitungsprüfung
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 11.10 Verlängerungsleitungsprüfung Als optionales Zubehör gibt es verschiedene Verlängerungsleitungsadapter für Schuko und unterschiedliche Drehstromsysteme. Den Schukostecker des Prüfadapters in das Prüfgerät einstecken. Die Verlängerungsleitung mit den beiden Steckern verbinden. Die Sonde in die Buchse an der Steckerseite der CEE- Verlängerungsleitung stecken. - Seite 24 Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ Für die direkte Messung einer Verlängerungsleitung wird der Schukostecker des Prüflings in das Prüfgerät gesteckt. Die andere Seite der Verlängerungsleitung in den Einbaustecker auf der rechten Seite des Prüfkoffers oder über Adapter stecken. Im Menü > Prüfung > Identnummer > Vorschrift (0701-2) > Profil: “Verlängerung” auswählen und Prüfung starten.
- Seite 25 Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ Bei der RCD/PRCD/PRCD-S/PRCD-K Prüfung wird der Schukostecker in die Prüfdose des Prüfgerätes gesteckt. Die andere Seite der Verlängerungsleitung in den Einbaustecker auf der rechten Seite des Prüfkoffers stecken ggf. einen Adapter, wie im Bild zu sehen, verwenden.
-
Seite 26: Schweißgeräteprüfung
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 11.11 Schweißgeräteprüfung Bei der Schweißgeräteprüfung werden die beiden Elektroden, wie im Bild zu sehen ist, am Prüfgerät angeschlossen. Das Netzkabel des Schweißgerätes wird mit der Netzdose des Prüfgerätes verbunden. Im Menü > Prüfung > Identnummer > Vorschrift: „VDE 0544-4“, die Schweißgerätenorm auswählen, Leerlaufspannung einstellen und die Prüfung starten, dem... -
Seite 27: Firmware Aktualisieren
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ 12 Firmware aktualisieren Prüfgerät an der USB Schnittstelle des PCs anschließen. Den Bootloader starten. Die Schnittstelle unter COM Port auswählen. Die Firmware Datei unter „Öffnen Hex“ wählen. Den Netzstecker des Prüfgerätes trennen. Die Schaltfläche „Verbinden“ betätigen. Der grüne Balken „Progress“ wird langsam gefüllt. -
Seite 28: Differenzstrommessung Wird „F" Angezeigt
Safetytest 1ST Bedienungsanleitung _________________________________________________________________________ Eine Isolationswiderstandsmessung zwischen den berührbaren, leitfähigen Teilen und dem Netzanschluss des Prüflings (L1/L2/L3/N) durchführen! Während der Isolationsmessung müssen alle Schaltelemente geschlossen sein, damit alle Isolierungen erreicht werden! Der Messwert muss über 2 M betragen. Nach erfolgreicher Isolationsmessung den Berührungsstrom messen. -
Seite 29: Entsorgung
Der Endanwender hat für die korrekte Entsorgung gemäß den gültigen Richtlinien zu sorgen. 17 Gewährleistung und Garantie Das Prüfgerät SAFETYTEST 1ST unterliegt einer strengen Qualitätskontrolle. Jedem Prüfgerät liegt ein entsprechendes Prüfprotokoll mit allen Kalibrierdaten bei. Die Garantie für das Prüfgerät erstreckt sich, soweit nicht anders vereinbart, auf eine Dauer von 12 Monaten nach Überlassung des Gerätes.
