Anschließen
RFID-Schreib-Lese-Geräte anschließen
6.4.1
Schreib-Lese-Köpfe für den HF-Busmodus anschließen
Im HF-Busmodus können bis zu 32 busfähige Schreib-Lese-Köpfe pro RFID-Kanal an das Gerät
angeschlossen werden. Ob für die angeschlossenen Schreib-Lese-Köpfe eine zusätzliche
Spannungsversorgung erforderlich ist, muss der Anwender im Rahmen einer Leistungsbetrach-
tung klären (siehe Angaben im Datenblatt oder Hilfstool unter www.turck.com/hf-busmodus).
Die maximale Gesamtlänge des Busses beträgt 50 m.
Schreib-Lese-Köpfe für den HF-Busmodus im Nicht-Ex-Bereich anschließen
Für den Busmodus im Nicht-Ex-Bereich sind die folgenden Geräte erforderlich:
Verteilerbaustein VT2-FKM5-FKM5-FSM5 (ID 6930573) zum Anschluss mehrerer Schreib-
n
Lese-Köpfe an einen RFID-Kanal
Abschlusswiderstand RSE57-TR2/RFID (ID 6934908)
n
Optional: Verteilerbaustein VB2-FKM5-FSM5.205-FSM5.305/S2550 (ID 6936821) zum Ein-
n
speisen einer zusätzlichen Versorgungsspannung
RFID-Verbindungsleitungen (z. B. RK4.5T-0.3-RS4.5T/S2503)
n
„
Schreib-Lese-Köpfe gemäß unten stehender Abbildung anschließen. Die max. Länge der
Stichleitung beträgt 2 m.
„
Leistung der Spannungsversorgung insbesondere im Einschaltmoment (siehe Daten-
blatt) sowie die maximale Strombelastbarkeit der Leitungen (4 A) berücksichtigen.
„
Spannungsabfall auf der Leitung berücksichtigen. Gegebenenfalls zusätzliche
Versorgungsspannung zwischen den Schreib-Lese-Köpfen über Verteilerbaustein VB2-
FKM5-FSM5.205-FSM5.305/S2550 einspeisen.
„
Nach dem letzten Schreib-Lese-Kopf einen Abschlusswiderstand anschließen (z. B. RSE57-
TR2/RFID).
RFID-Verbindungsleitung
(z.B. RK4.5T-0.3-RS4.5T/S2503)

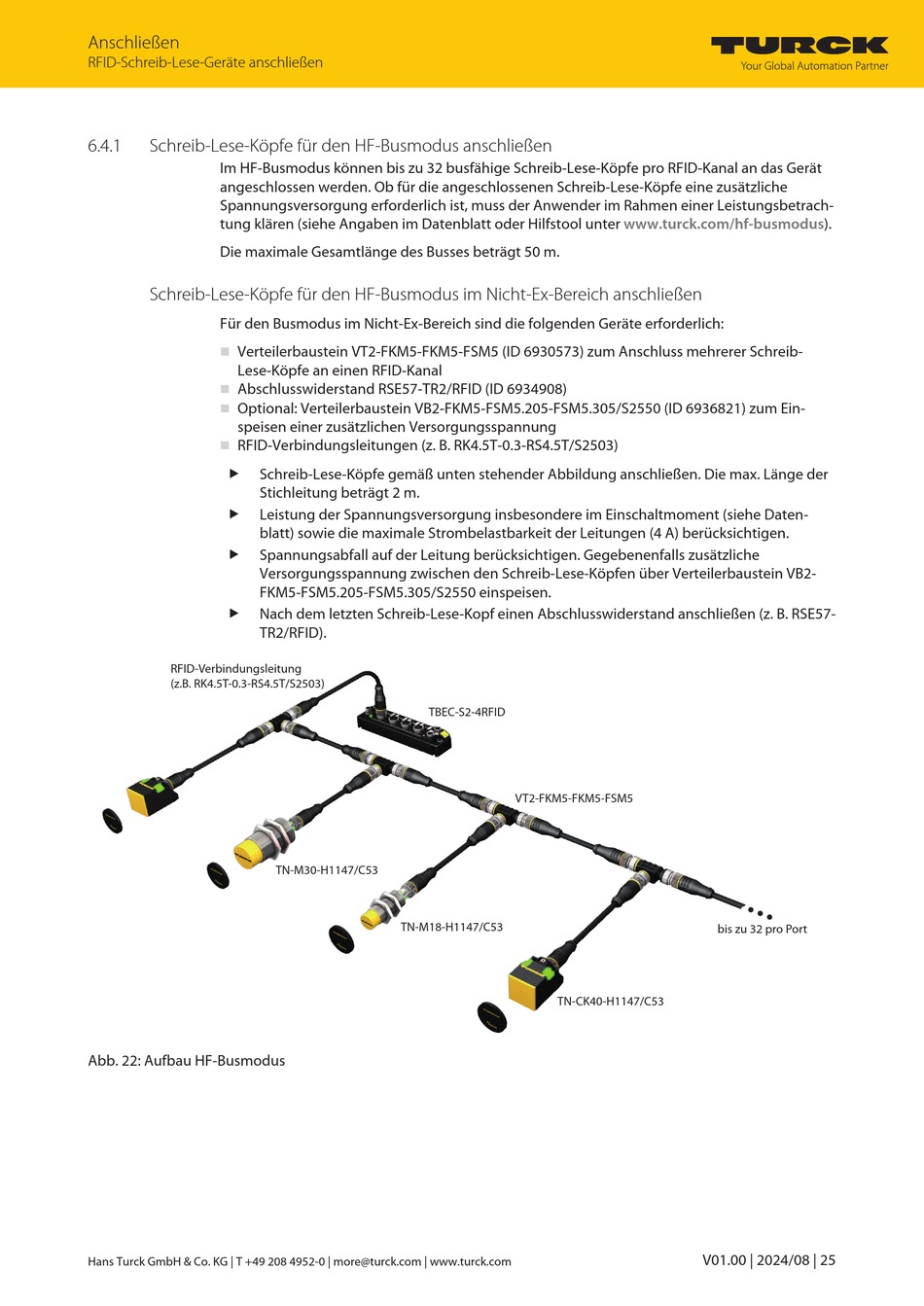

Abb. 22: Aufbau HF-Busmodus
