Montieren
Gerät erden

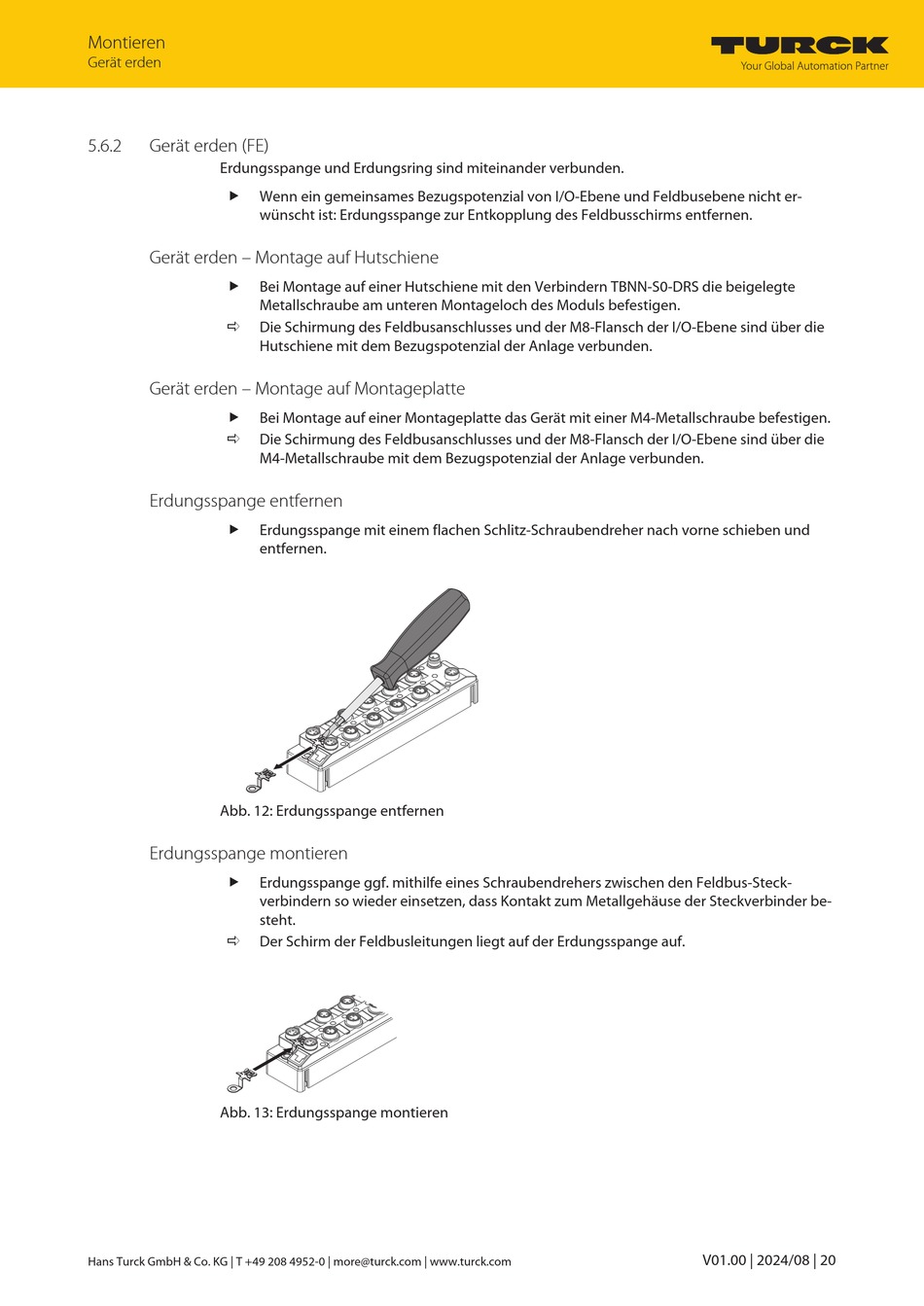

5.6.2
Gerät erden (FE)
Erdungsspange und Erdungsring sind miteinander verbunden.
„
Wenn ein gemeinsames Bezugspotenzial von I/O-Ebene und Feldbusebene nicht er-
wünscht ist: Erdungsspange zur Entkopplung des Feldbusschirms entfernen.
Gerät erden – Montage auf Hutschiene
„
Bei Montage auf einer Hutschiene mit den Verbindern TBNN-S0-DRS die beigelegte
Metallschraube am unteren Montageloch des Moduls befestigen.
a
Die Schirmung des Feldbusanschlusses und der M8-Flansch der I/O-Ebene sind über die
Hutschiene mit dem Bezugspotenzial der Anlage verbunden.
Gerät erden – Montage auf Montageplatte
„
Bei Montage auf einer Montageplatte das Gerät mit einer M4-Metallschraube befestigen.
a
Die Schirmung des Feldbusanschlusses und der M8-Flansch der I/O-Ebene sind über die
M4-Metallschraube mit dem Bezugspotenzial der Anlage verbunden.
Erdungsspange entfernen
„
Erdungsspange mit einem flachen Schlitz-Schraubendreher nach vorne schieben und
entfernen.
Abb. 12: Erdungsspange entfernen
Erdungsspange montieren
„
Erdungsspange ggf. mithilfe eines Schraubendrehers zwischen den Feldbus-Steck-
verbindern so wieder einsetzen, dass Kontakt zum Metallgehäuse der Steckverbinder be-
steht.
a
Der Schirm der Feldbusleitungen liegt auf der Erdungsspange auf.
Abb. 13: Erdungsspange montieren
