Montieren
Gerät in Zone 2 und Zone 22 montieren
5
Montieren
Das Gerät kann auf einer Hutschiene gemäß EN 60715 (TS35) montiert oder auf eine Montage-
platte aufgeschraubt werden. Sowohl Verbundmontage als auch Einzelmontage sind möglich.
5.1
Gerät in Zone 2 und Zone 22 montieren
In Zone 2 und Zone 22 können die Geräte in Verbindung mit dem Schutzgehäuse-Set TB-SG-S
(ID 100014866) eingesetzt werden. Eine Verbundmontage ist in Zone 2 und Zone 22 nicht mög-
lich.
„
Gehäuse aufschrauben. Torx-T8-Schraubendreher verwenden.
„
Gerät auf die Grundplatte des Schutzgehäuses setzen und beides zusammen auf der
Montageplatte befestigen, s. [} 18].
„
Gerät anschließen, s. [} 21].
„
Gehäusedeckel gemäß der folgenden Abbildung montieren und verschrauben. Das
Anzugsdrehmoment für die Torx-T8-Schraube beträgt 0,5 Nm.

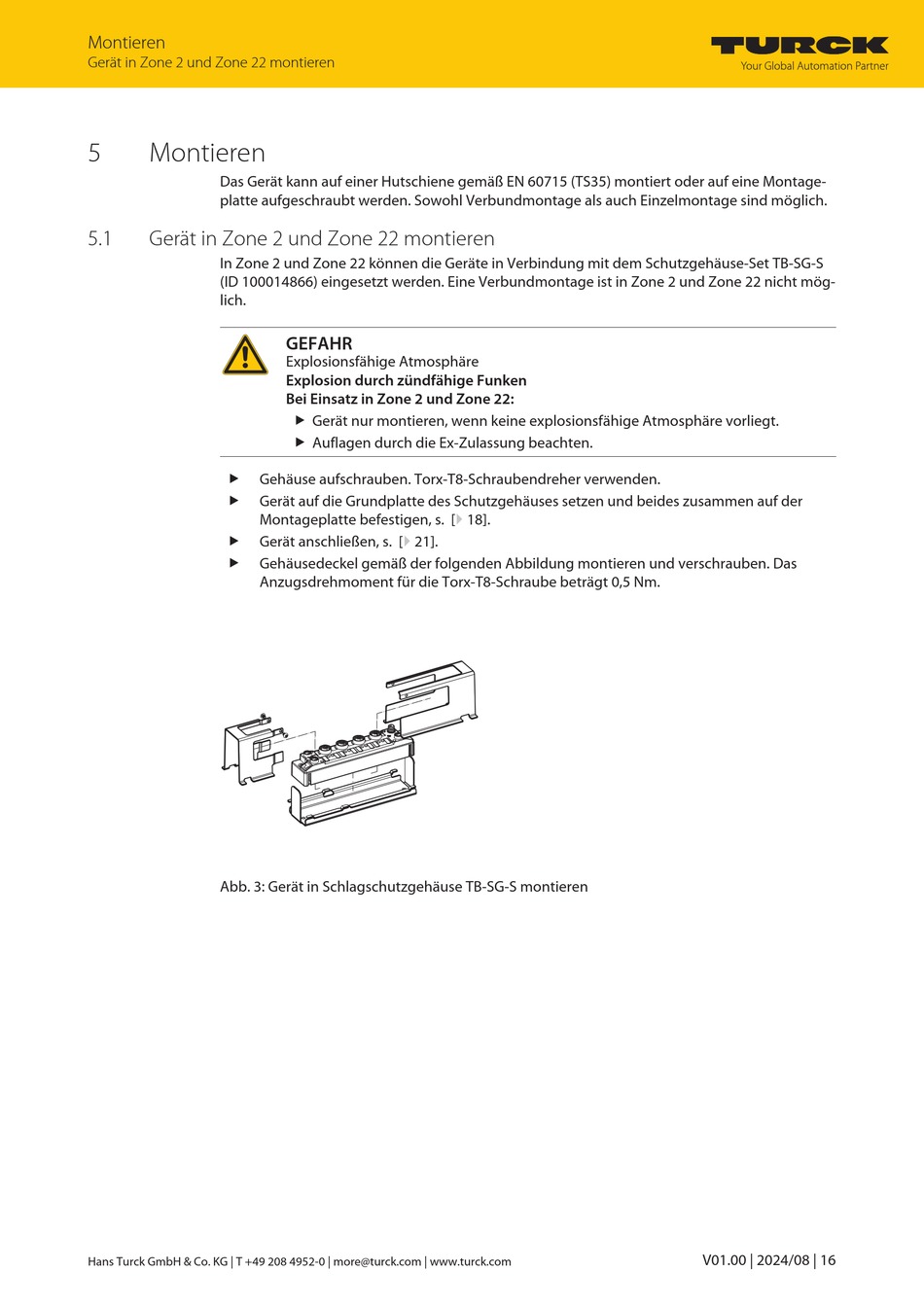

Abb. 3: Gerät in Schlagschutzgehäuse TB-SG-S montieren
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
GEFAHR
Explosionsfähige Atmosphäre
Explosion durch zündfähige Funken
Bei Einsatz in Zone 2 und Zone 22:
„ Gerät nur montieren, wenn keine explosionsfähige Atmosphäre vorliegt.
„ Auflagen durch die Ex-Zulassung beachten.
V01.00 | 2024/08 | 16
