Montieren
Geräte im Verbund montieren
5.2
Geräte im Verbund montieren
Mit den Verbindern TBNN-S0... können Modulgruppen zur Verbundmontage der Geräte gebil-
det werden.

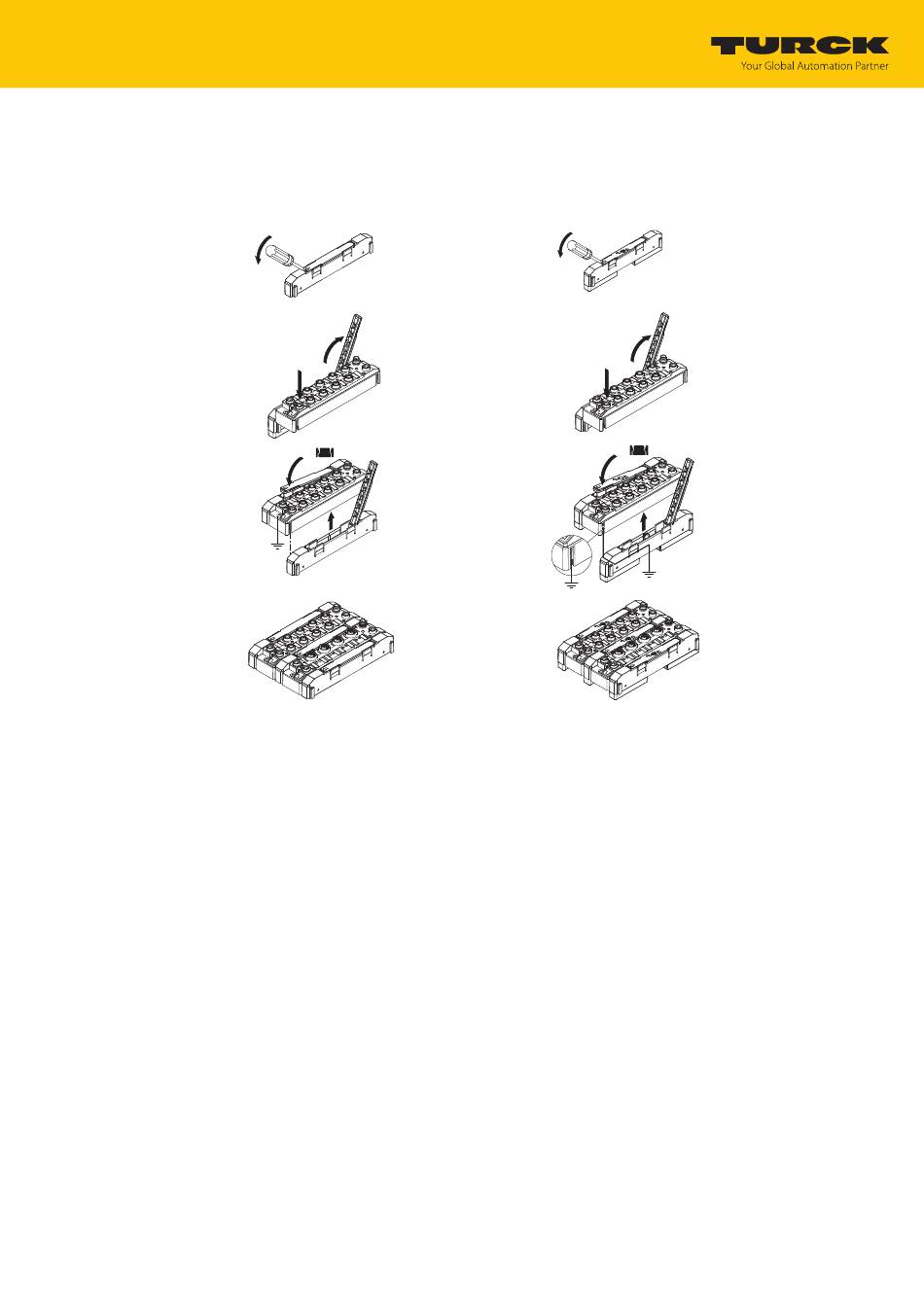

Abb. 4: Modulgruppen für die Montage auf
Montageplatte bilden
„
Verschlussklappe mit einem flachen Werkzeug (z. B. Schraubendreher) entriegeln (1).
„
Verschlussklappe vollständig öffnen (2).
„
Modul und Verbinder so verbinden, dass die Feder des Verbinders in die Nut des Moduls
greift (3).
„
Verschlussklappe herunterklappen und schließen, bis die Verschlussklappe hörbar ein-
rastet (4).
„
Schritte 1 bis 4 wiederholen, bis die Modulgruppe vollständig ist.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
1
2
3
4
1
2
3
4
Abb. 5: Modulgruppen für die Montage auf
Hutschiene (TS35) bilden
V01.00 | 2024/08 | 17
