Anschließen
Versorgungsspannung anschließen
6.3
Versorgungsspannung anschließen
Zum Anschluss an die Versorgungsspannung verfügt das Gerät über zwei 4-polige, M8-Steck-
verbinder. V1 und V2 sind galvanisch voneinander getrennt. Das max. Anzugsdrehmoment be-
trägt 0,4 Nm.

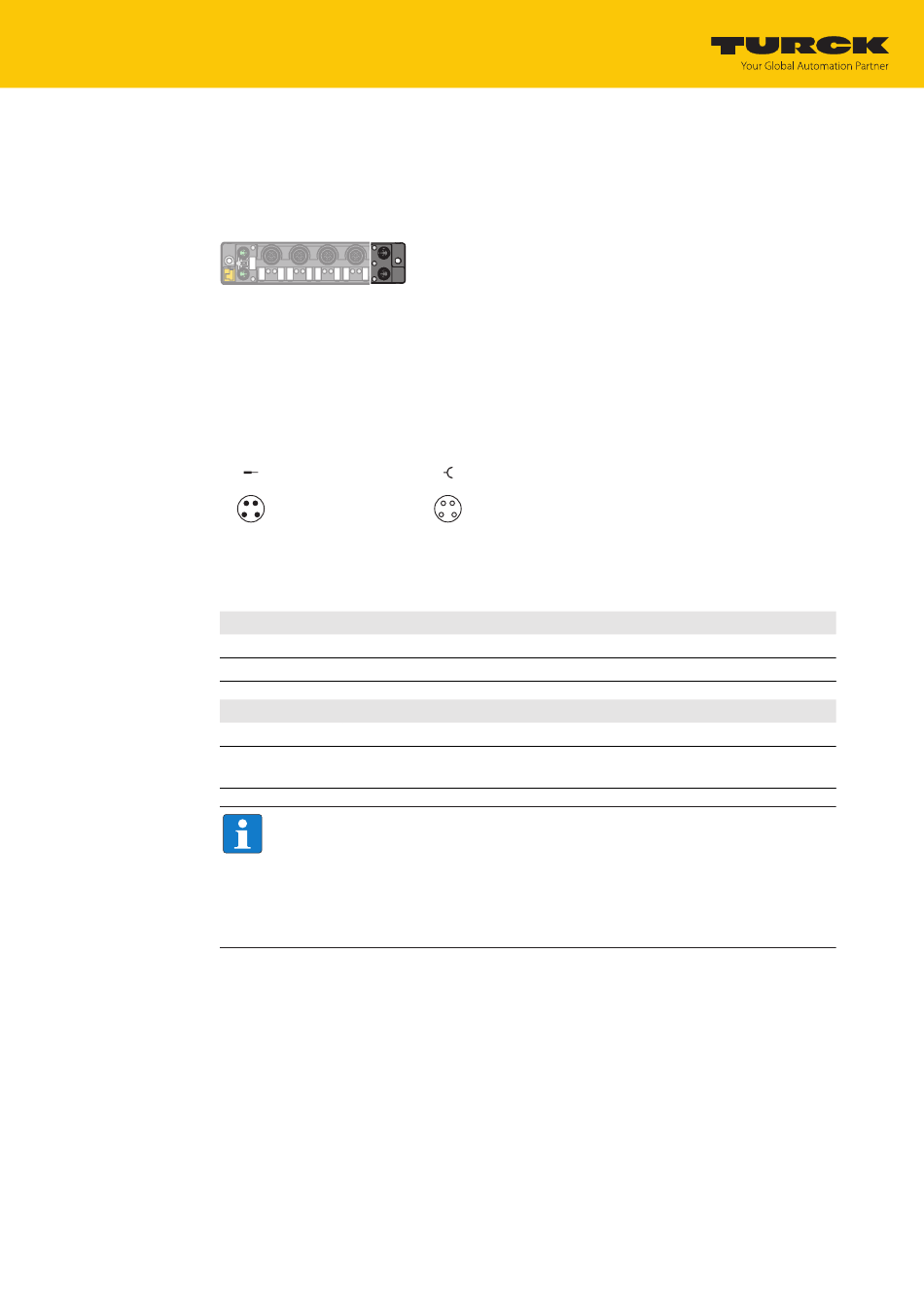

Abb. 16: Anschluss Versorgungsspannung
„
Gerät gemäß unten stehender Pinbelegung an die Versorgungsspannung anschließen.
„
Nicht verwendete Steckverbinder mit geeigneten Verschraub- oder Blindkappen ver-
schließen. Das Anzugsdrehmoment für die Verschraubkappen beträgt 0,5 Nm.
„
Nicht verwendete Steckverbinder mit geeigneten Verschraub- oder Blindkappen ver-
schließen. Das Anzugsdrehmoment für die Verschraubkappen beträgt 0,5 Nm.
2
1
XD1
Abb. 17: Pinbelegung Versorgungsspannungsanschlüsse
Anschluss
XD1
XD2
Spannung
V1
V2
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
1 = V1 (+)
4
4
2 = V2 (+)
3 = GND V1
3
3
4 = GND V2
XD2
Funktion
Einspeisen der Spannung
Weiterführen der Spannung zum nächsten Teilnehmer
Funktion
Systemspannung: Versorgungsspannung 1 (inkl. Elektronikversorgung)
Lastspannung: Versorgungsspannung 2, durchgeleitet, im Gerät nicht ver-
wendet
HINWEIS
Die Systemspannung (V1) und die Lastspannung (V2) werden separat eingespeist
und überwacht. Bei einer Unterschreitung der zulässigen Spannung werden die
Steckplätze gemäß Versorgungskonzept des Modultyps abgeschaltet. Bei einer
Unterschreitung von V2 wechselt die LED PWR von Grün auf Grün blinkend oder Rot
(abhängig von der Konfiguration). Bei einer Unterschreitung von V1 erlischt die LED
PWR.
2
1
