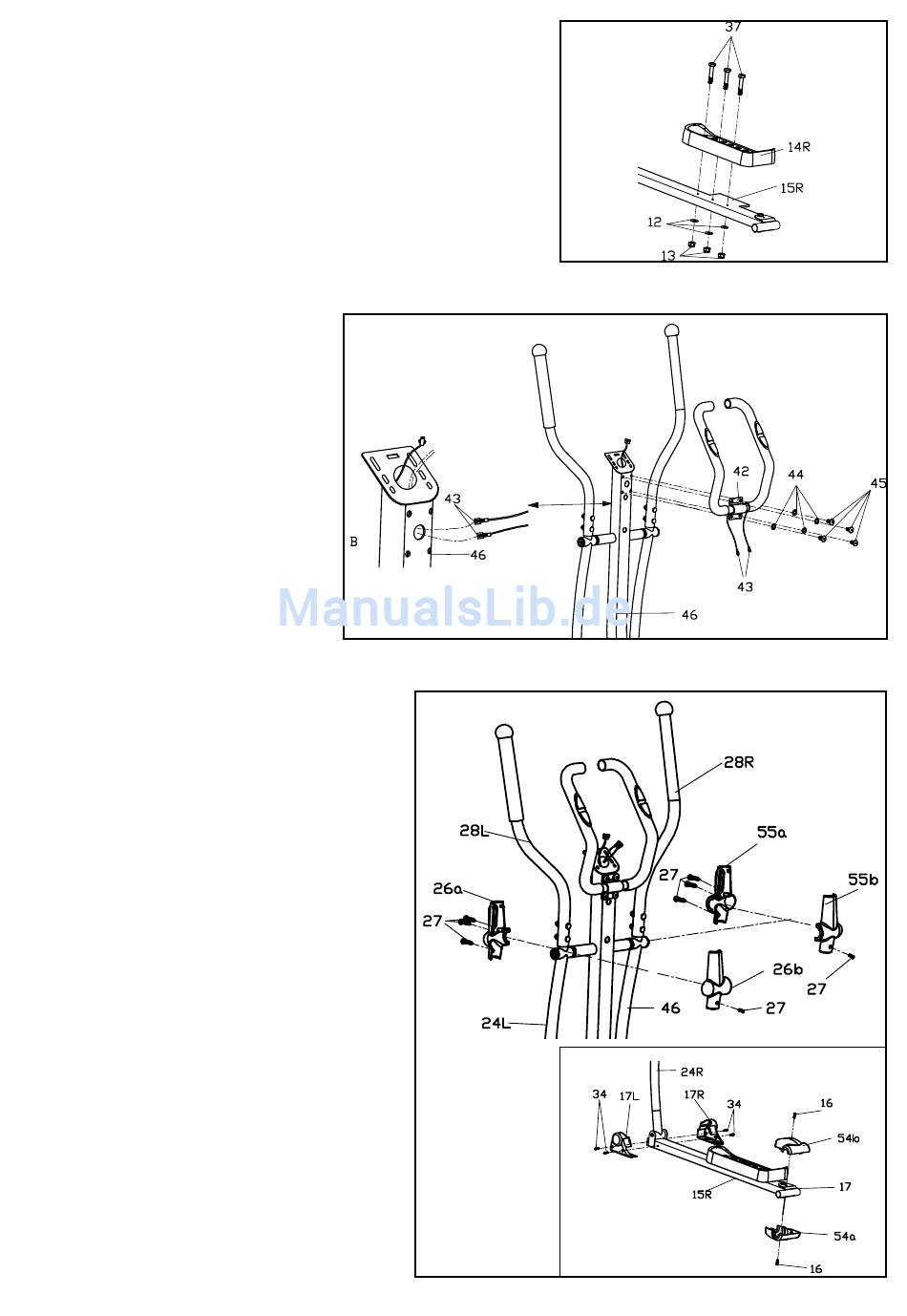

SCHRITT 4
Befestigen Sie das L/R-Pedal (14L/R) mit der
Sechskantschraube M8×45 (37), der flachen
Beilagscheibe (12) und der Nylonmutter M8 (13) am
L/R-Pedalträger (15L/R).
SCHRITT 5
1. Verlegen Sie den Pulsdraht (43)
aus dem Loch der Haltestange (46)
und dann aus dem Loch der
Konsolenhalterung heraus. Siehe Abb.
2. Befestigen Sie den
fixierten Haltegriff (42) mit der
Innensechskantschraube M8X16 (45)
und Federbeilagscheibe D8 (44) an
der Haltestange (46).
SCHRITT 6
1. Befestigen Sie den Gelenkteil des L/R-
Haltegriffs (28L/R) und des L/R-Schwenkrohrs
(24L/R) an der Schutzvorrichtung (26a/b)
und an der Schutzvorrichtung (55a/b) und
ziehen Sie dann alles mit der Schraube
ST3.5X10(27) fest.
2. Befestigen Sie die Schutzvorrichtung
(17L/R) mit der Schraube ST4.2X18 (34) am
L/R-Pedalträger (15L/R).
3. Befestigen Sie die Schutzvorrichtung
(54a/b) mit der Schraube M5X10 (16) an den
Pedalrohrgelenken (39L/R).
7
