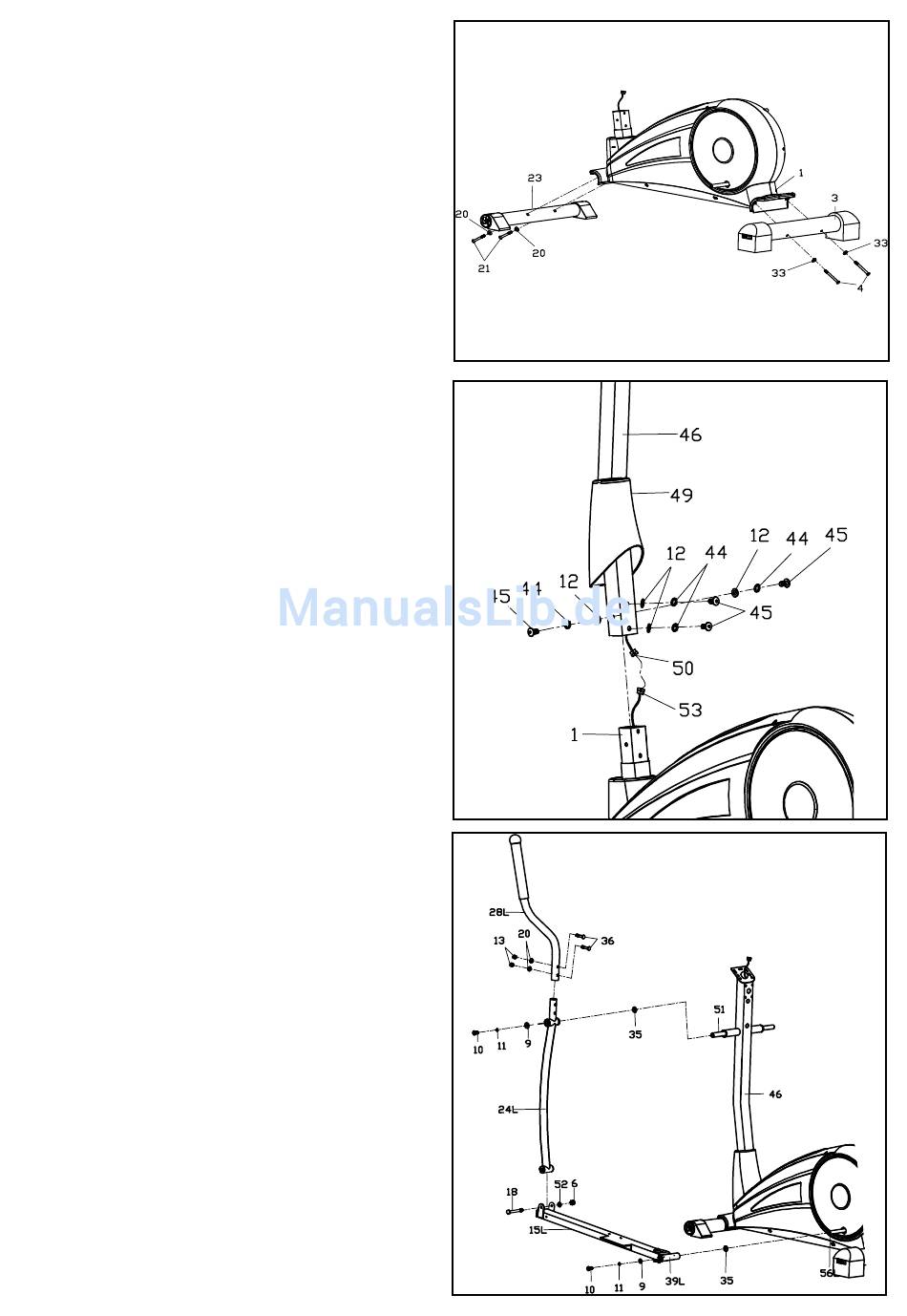

SCHRITT 1
1. Befestigen Sie das vordere untere Rohr (23)
mit der Innensechskantschraube (21) und der
Bogenbeilagscheibe (20) am Hauptrahmen (1).
2. Befestigen Sie das hintere untere Rohr (3)
mit der Innensechskantschraube (4) und der
Bogenbeilagscheibe (33) am Hauptrahmen (1).
SCHRITT 2
Bringen Sie zuerst die Schutzvorrichtung (49)
an der Haltestange (46) an. Verbinden Sie dann
den Verbindungsdraht (50) mit dem Sensordraht
(53) und befestigen Sie zuletzt die Haltestange
(46) mit der Innensechskantschraube (45), der
Bogenbeilagscheiben D8 (44) und der flachen
Beilagscheibe (12) am Hauptrahmen (1).
SCHRITT 3
1. Befestigen Sie das L/R-Schwenkrohr
(24L/R) mit der Innensechskantschraube (10),
der Federbeilagscheibe (11) der D-förmigen
Beilagscheibe (9) und der Wellenbeilagscheibe
(35) am Schaft (51) der Haltestange (46), aber
ziehen Sie die Schraube vorläufig nicht fest.
2. Befestigen Sie das L/R-Pedalrohrgelenk
(39) mit der Innensechskantschraube (10),
der Federbeilagscheibe (11), der D-förmigen
Beilagscheibe (9) und der Wellenbeilagscheibe
(35) am der L/R-Kurbel (56L/R), aber ziehen Sie
die Schraube vorläufig nicht fest.
3. Befestigen Sie das Schwenkrohr (24L/R) und
den Pedalträger (15L/R) mit der Schraube (18),
de flachen Beilagscheibe (52) und Nylonmutter
(6). Ziehen Sie dann die Innensechskantschraube
(10) und die Schraube (18) fest.
4. Befestigen Sie den L/R-Haltegriff (28L/R) mit
der Wagenschraube (36), der Bogenbeilagscheibe
(20) und der Nylonmutter (13) am L/R-
Schwenkrohr (24L/R).
6
