Nibe VVM 310 Technisches Handbuch Seite 9

3 Systembeschreibung

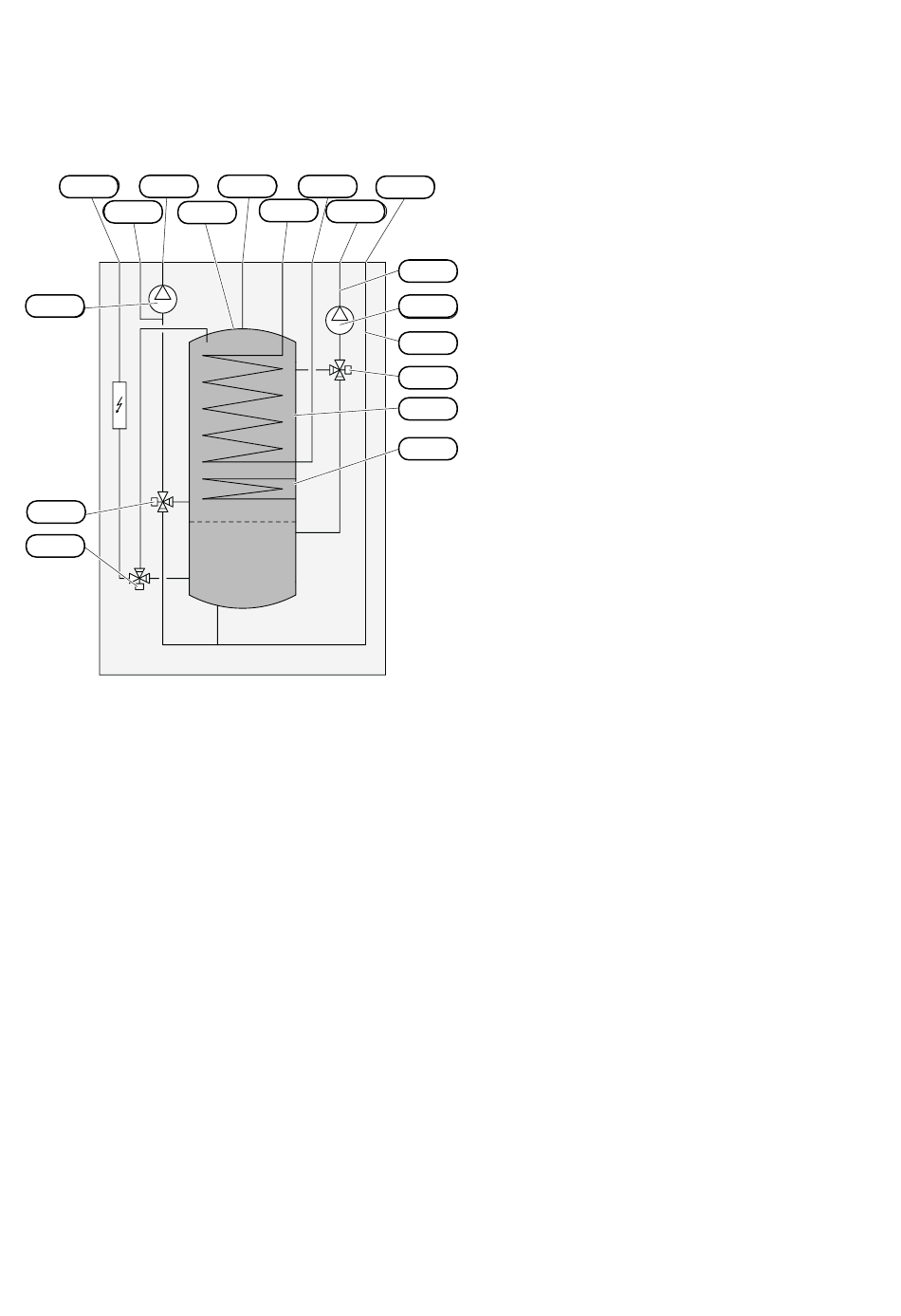

Funktionsprinzip
XL8 XL8 XL9 XL9
XL39 XL39
GP12
GP12
QN10
QN10
QN35
QN35
Komponentenverzeichnis
Rohranschlüsse
XL1 Anschluss, Heizkreisvorlauf
XL2 Anschluss, Heizkreisrücklauf
XL3 Kaltwasseranschluss
XL4 Anschluss, Brauchwasser
XL8 Anschluss, Dockung, Eingang Heizungsmedium
XL9 Anschluss, Dockung, Ausgang Heizungsmedium
XL39 Anschluss, Dockung Pool
HLS-Komponenten
CM1 Ausdehnungsgefäß (Anschluss)
GP1 Umwälzpumpe
GP12 Ladepumpe
QN10 Umschaltventil, Klimatisierungssystem/Brauch-
wasserspeicher, Vorlauf
QN11 Mischventil
QN35 Umschaltventil, Klimatisierungssystem/Brauch-
wasserspeicher, Rücklauf
Fühler
BT2 Temperaturfühler, Heizungsvorlauf
BT3 Temperaturfühler, Heizungsrücklauf
BT6 Fühler, Brauchwasser, Steuerung
BT7 Fühler, Brauchwasser, Anzeige
BT54 Fühler, Solarspeicher
NIBE™ VVM 310
CM1 CM1 XL3 XL3
XL4
XL1
BT7 BT7 XL4 XL1
XL2
XL2
BT2
BT2
GP1
GP1
BT3 BT3
QN11 QN11
BT6
BT6
BT54
BT54
Kapitel 3 | Systembeschreibung 7
