Mase Generators MPL 10 ASX Handbuch Seite 6

GENERATORS

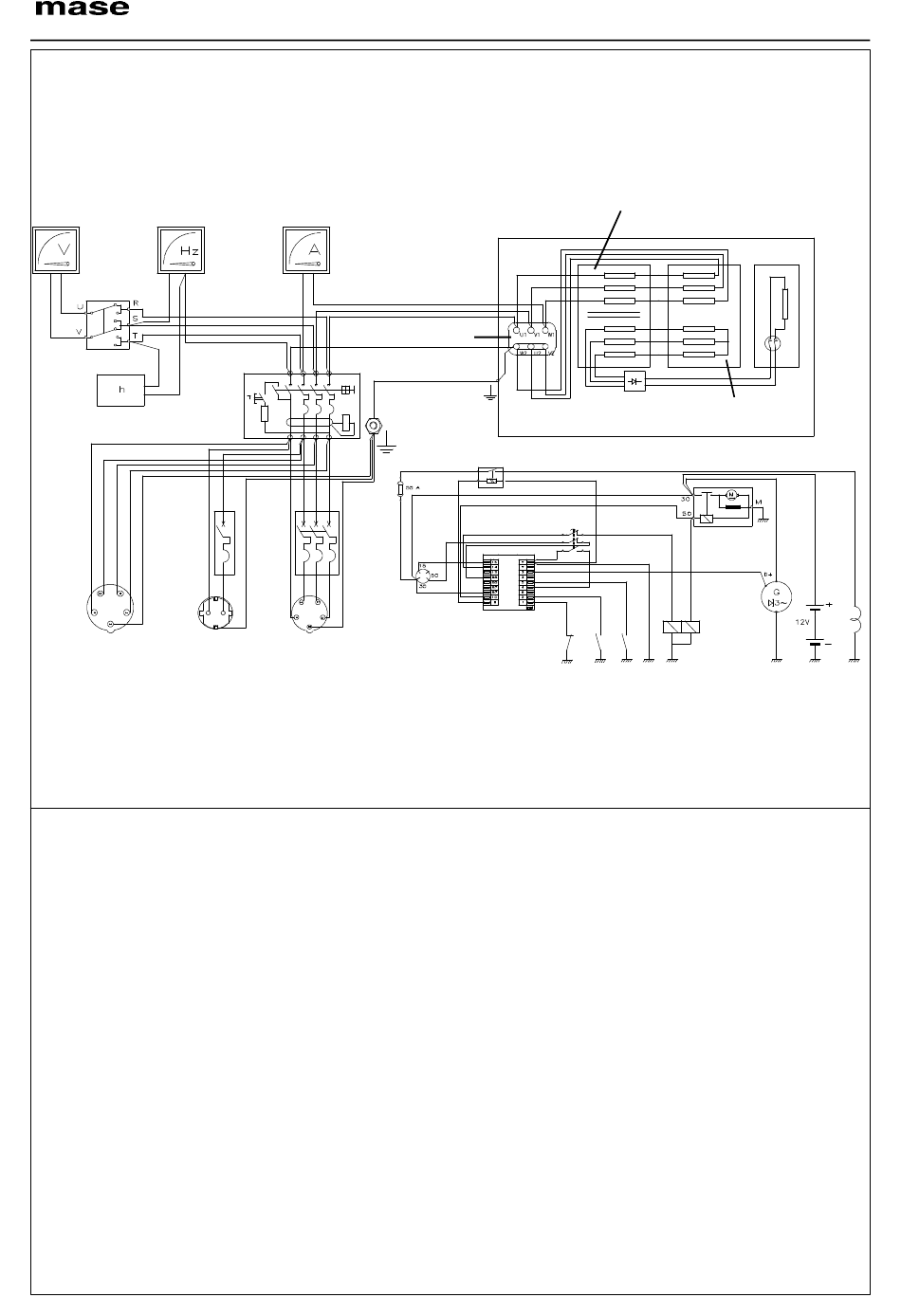

SCHALTPLAN 15 ASX - 20 ASX
10
9
7
8
1
Presa 3 p + t 32A
1
2 Presa 2 p + t 16A
3 Presa 3 p + t 16 A
4 Interruttore magnetotermico 1 p
5 Interruttore magnetotermico 3 p
6 Interruttore magnetotermico 4p
7 Commutatore
8 Contaore
9 Frequenzimetro
10 Voltmetro
11 Amperometro
12 Morsetto di terra
13 Chiave di accensione
14 Modulo protezione motore
15 Morsettiera
16 Compound
17 Pontediodi
11
6
12
20
5
4
2 3
15
21
22
13
14
25
18 Statore
19 Rotore
20 Fusibile
21 Relé
22 Pulsante arresto emergenza
23 Elettromagnete Stop
24 Motorino di avviamento
25 Pressostato olio
26 Termostato acqua
27 Galleggiante carburante
28 Alternatore DC
29 Batteria
30 Candeletta preriscaldo
- 6 -
MPL A - SX
16
17
18
24
28
23
26 27
19
30
29
