Mase Generators MPL 10 ASX Handbuch Seite 5

GENERATORS

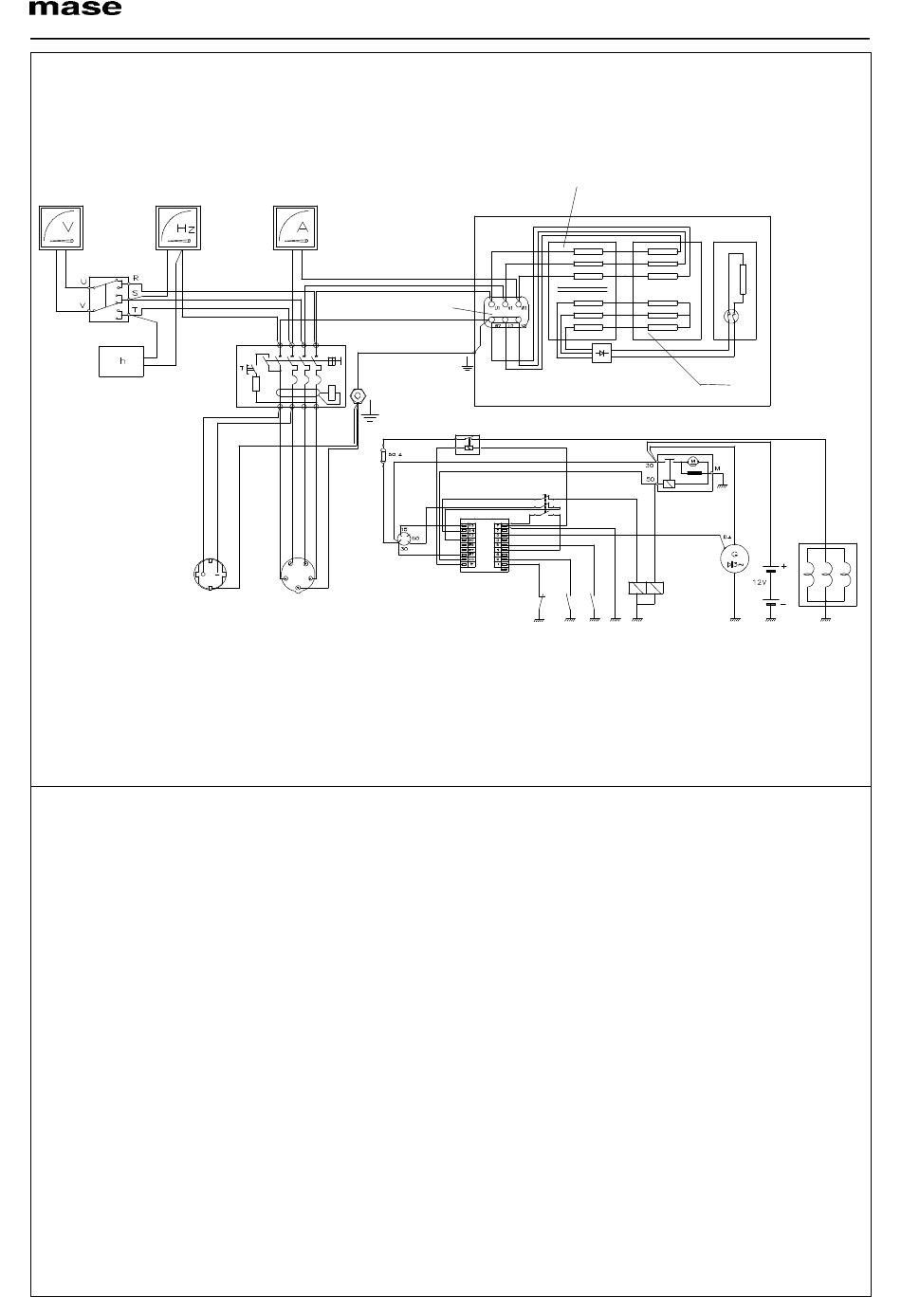

SCHALTPLAN MPL 10 ASX
9 8
6
7
2 Presa monofase
3 Presa trifase
5 Interruttore magnetotermico differenz.
7 Contaore
8 Frequenzimetro
9 Commutatore
10 Amperometro
11 Morsetto terra
12 Chiave accensione
13 Modulo protezioni motore
14 Morsettiera
15 Compoud
16 Pontediodi
17 Statore
18 Läufer
19 Fusibile
20 Relais
21 Pulsante arresto di emergenza
10
5
11
19
2
3
14
20
21
12
13
24 25 26
22 Elettrovalvola
23 Motorino di avviamento
24 Pressostato olio
25 Termostato acqua
26 Riserva carburante
27 Alternatore DC
28 Batteria
29 Candelette
- -
5
15
18
16
17
23
22
27
MPL A - SX
29
28
