Inhaltszusammenfassung für Reflexa EL 60S

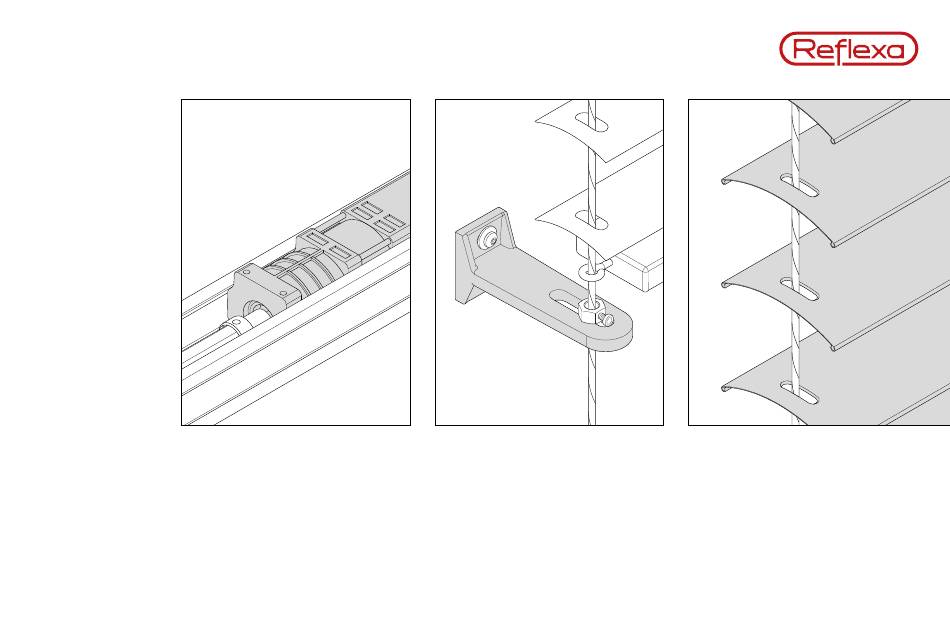

- Seite 1 Montageanleitung Raffstore/Jalousie mit Elektroantrieb und Seilführung EL 60S / EL 80S / EL 60F / EL 80F / ELA 50...
- Seite 2 Die Montage ist ausschließlich durch qualifiziertes Fachpersonal auszuführen! Seite 2 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
-
Seite 3: Montage Vorbereiten
Montage vorbereiten Seite 3 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... - Seite 4 Bei der Montage ist darauf zu achten, dass die Auswahl des Befestigungsmaterials in Abstimmung mit dem jeweiligen Montageuntergrund erfolgt. Seite 4 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
-
Seite 5: Benötigte Werkzeuge
Benötigte Werkzeuge Ø = 13 mm TX15 TX25 Seite 5 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 6: Lieferumfang
6 Bedienungs- und Pflegeanleitung 7 Blende 8 Versteifungsbügel optional 9 Verlängerungsstück 10 Schutztülle 11 Montageset(s) optional 12 Spanntopf, unten optional 13 Trägerkonsole KT optional Trägerkonsole KT mit optional Schlitten Seite 6 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... - Seite 7 Montageset 43000413, 43000414 (optional) 43000413 43000414 Seite 7 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
- Seite 8 Lieferprogramm Spannwinkel Spannbügel Spannwinkel 50 mm Spannwinkel 70 mm Spannwinkel 100 mm Spannwinkel 145 mm Spannwinkel 190 mm Variospannwinkel Seite 8 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
-
Seite 9: Anzahl Der Oberschienenträger
Anzahl der Oberschienenträger ≤ 1.500 mm ≤ 3.000 mm ≤ 4.500 mm ≤ 6.000 mm Seite 9 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... - Seite 10 Maßbezüge der Trägerelemente bei Anlagen EL 60S / EL 80S / ELA 50 Bei mehr als zwei Trägern diese ausmitteln, jedoch mind. 85 mm neben einer Bandspule. EL 60S, EL 80S KTA 50 Lamellenlänge (in mm) ≤ 740 > 740 Lamellenlänge (in mm)
- Seite 11 EL 60F, EL 80F • Anlagenhöhe > 2.750 mm Lamellenlänge (in mm) ≤ 600 601–1.200 > 1.200 Lamellenlänge (in mm) ≤ 650 651–1.050 > 1.050 Maß B (in mm) Maß B (in mm) mind. 85 mm Seite 11 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
-
Seite 12: Maßbezug X-Maß
37– 56 mm 100 mm 57– 86 mm 145 mm 87–132 mm X-Maß 190 mm 133 –177 mm X-Maß Variospannwinkel 178 – 285 mm *siehe Seite 8 Montageuntergrund Blick 1 Seite 12 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... - Seite 13 Oberschienenträger/Blende anbringen Seite 13 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
-
Seite 14: Raffstorepaket Mit Seilführung Mittig Anzeichnen
Raffstorepaket mit Seilführung mittig anzeichnen Es ist sicherzustellen, dass während der Montage alle stromführenden Leitungen vom Netz getrennt sind! Achsmaß Bestellmaß 15 mm Bestellmaß 15 mm Achsmaß = Bestellmaß – 30 mm Seite 14 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 15: Lamellen- Und Unterschienenvarianten
Lamellen- und Unterschienenvarianten Lamelle mit Unterschiene 50 mm Lamelle mit Unterschiene 60 mm Lamelle mit Unterschiene 80 mm Seite 15 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... - Seite 16 Generelle Position des Oberschienträgers X-Maß: siehe Seite 12 siehe Seite 10 ff. Bestellmaß X-Maß Blick 2 Blick 1 Blick 2 Blick 1 Seite 16 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
- Seite 17 Generelle Position des Oberschienträgers Seite 17 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
-
Seite 18: Oberschienträger Montieren
Oberschienträger montieren 43000413 Bestellmaß Seite 18 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... - Seite 19 Versteifungsbügel und Bohrung für Kabel auf Blende anzeichnen B: siehe Seite 10 ff. Fensterseite Seite 19 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
-
Seite 20: Bohrungen Für Versteifungsbügel Und Kabel
Bohrungen für Versteifungsbügel und Kabel Ø = 13 mm Seite 20 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... - Seite 21 Versteifungsbügel anbringen Seite 21 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
- Seite 22 Versteifungsbügel anbringen Seite 22 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
- Seite 23 Versteifungsbügel anbringen Seite 23 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
-
Seite 24: Blende Auf Montageuntergrund Mittig Zum Achsmaß Befestigen
Blende auf Montageuntergrund mittig zum Achsmaß befestigen Auf sorgfältige Kabelführung achten. Keine Schlaufen im Antriebs- und Behangbereich. Kabel nicht knicken. mittig zum Achsmaß Seite 24 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 25: Oberschienenträger An Blende/Versteifungsbügel Schrauben
Oberschienenträger an Blende/Versteifungsbügel schrauben Seite 25 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 26: Raffstorepaket Einhängen
Raffstorepaket einhängen Seite 26 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 27: Oberschiene Und Raffstore Vorbereiten
Oberschiene und Raffstore vorbereiten Seite 27 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... - Seite 28 Oberschiene und Raffstore vorbereiten Fenster- bzw. Wandseite beachten! Seite 28 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
- Seite 29 Oberschiene und Raffstore vorbereiten Seite 29 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
-
Seite 30: Oberschiene Mit Raffstore In Oberschienenträger Mittig Einhängen
Oberschiene mit Raffstore in Oberschienenträger mittig einhängen ~ 50 cm Seite 30 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... - Seite 31 Oberschiene mit Raffstore in Oberschienenträger mittig einhängen Seite 31 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
- Seite 32 Oberschiene mit Raffstore in Oberschienenträger mittig einhängen Mitte Seite 32 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
-
Seite 33: Optional: Behangkopplung
Optional: Behangkopplung Wellenverbinder Seite 33 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 34: Seilführung Befestigen
Seilführung befestigen Seite 34 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 35: Spannwinkel Auf Montagegrund Befestigen
Spannbügel 49 mm Tabelle 50 mm 67 mm 70 mm, 100 mm 50 mm Blick 1 145 mm, 190 mm 53 mm Variospannwinkel 84 mm siehe nebenstehende Tabelle Seite 35 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 36: Seilführung Befestigen, Ausführung Ohne Federspanntopf
Seilführung befestigen, Ausführung ohne Federspanntopf Seil bei Bedarf kürzen TX15 Seite 36 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 37: Seilführung Befestigen, Ausführung Mit Federspanntopf
Seilführung befestigen, Ausführung mit Federspanntopf X-Maß: siehe Seite 12 X-Maß Blick 1 Blick 1 Seite 37 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... - Seite 38 Seilführung befestigen, Ausführung mit Federspanntopf Seite 38 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung...
-
Seite 39: Seilführung Vertikal Ausrichten
Seilführung vertikal ausrichten X-Maß: siehe Seite 12 x-Maß Blick 1 Blick 1 x-Maß Seite 39 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 40: Kabel Anschließen
Kabel anschließen Seite 40 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 41: Hirschmann-Kupplung Anschließen
Kupplung zur Zuleitung STAK 3 blau (Null-Leiter) gelb-grün (Schutzleiter) schwarz (Auf-Phase) braun (Ab-Phase) 4 x1,5² (H05RR-F) Stecker zum Motor STAS 3 blau (Null-Leiter) gelb-grün (Schutzleiter) schwarz (Auf-Phase) braun (Ab-Phase) Seite 41 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 42: Kabel In Kabelklemme Einhängen
Kabel in Kabelklemme einhängen Steckverbindung zwischen den beiden Kabelkelemmen einhängen! Seite 42 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... -
Seite 43: Test Und Übergabe
Test Beschreibung 1 Befestigungen auf festen Sitz prüfen. 2 Funktionskontrolle (Probelauf) 3 optische Kontrolle der Endlagen Blick 1 Anleitung des ≠ 20 mm Motorenherstellers = 20 mm Blick 1 Seite 43 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung... - Seite 44 Albrecht GmbH Silbermannstraße 29 89364 Rettenbach Tel.: +49 (0) 8224 999-0 Fax: +49 (0) 8224 999-222 www.reflexa.de info @ reflexa.de Konfigurieren und bestellen Sie unser umfassendes » Bestellen Sie per interaktivem PDF-Formular. Produktsortiment, Musterartikel und Werbemittel rund um » lückenlose Eingabe dank vordefinierter Eingabefelder die Uhr zu Ihren persönlichen Einkaufskonditionen.
