Reflexa EL 60S Montageanleitung Seite 11

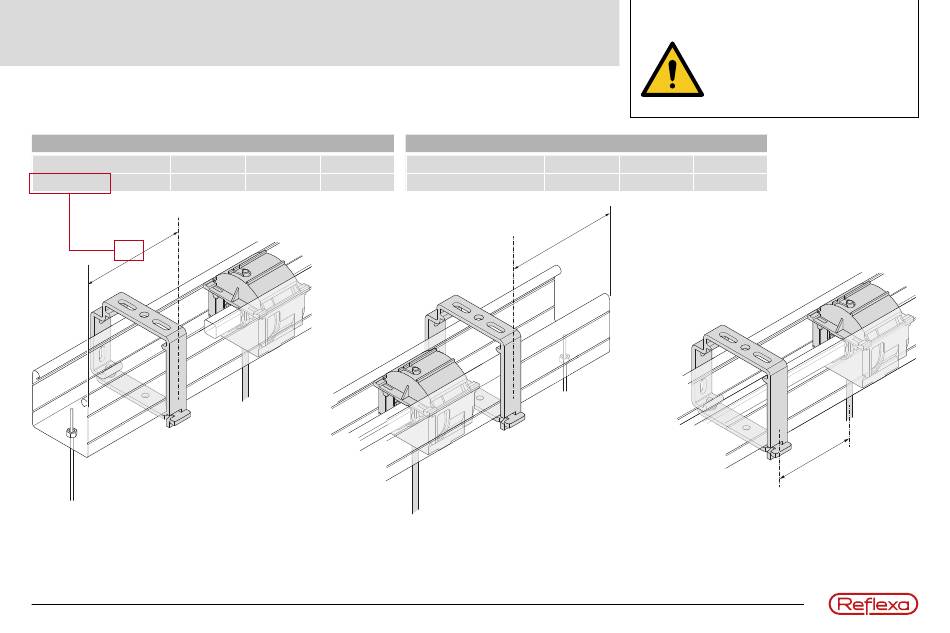

Maßbezüge der Trägerelemente bei Anlagen Typ EL 60F / EL 80F
EL 60F, EL 80F • Anlagenhöhe ≤ 2.750 mm
Lamellenlänge (in mm)
Maß B (in mm)
B
Seite 11 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung
≤ 600 601–1.200 > 1.200
110 70 100
EL 60F, EL 80F • Anlagenhöhe > 2.750 mm
Lamellenlänge (in mm) ≤ 650
Maß B (in mm)
B
Bei mehr als zwei Trägern
diese ausmitteln, jedoch
mind. 85 mm neben einer
Bandspule.
651–1.050 > 1.050
110 70 100
mind. 85 mm
