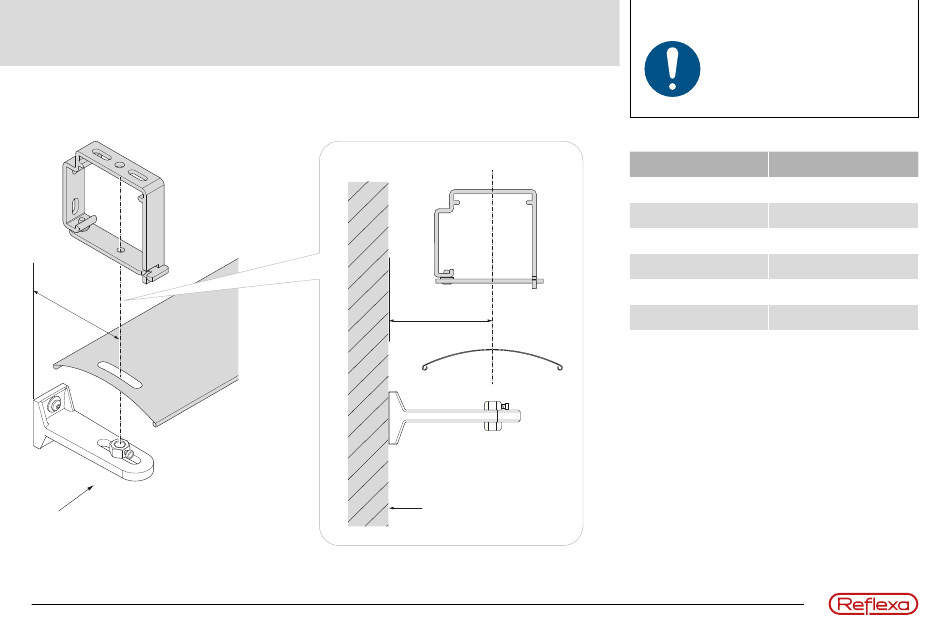

Maßbezug X-Maß
X-Maß
Blick 1
Seite 12 | 44 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Seilführung
Blick 1
X-Maß
Montageuntergrund
Das „X-Maß" beschreibt den
Abstand zwischen Montage-
untergrund und der Mitte des
Raffstorepaketes.
Spannwinkel
X-Maß*
50 mm
25 – 36 mm
70 mm
37– 56 mm
100 mm
57– 86 mm
145 mm
87–132 mm
190 mm
133 –177 mm
Variospannwinkel
178 – 285 mm
*siehe Seite 8
