Reflexa ELI 50 Montageanleitung
Innenjalousie mit elektroantrieb
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Reflexa ELI 50
Inhaltszusammenfassung für Reflexa ELI 50

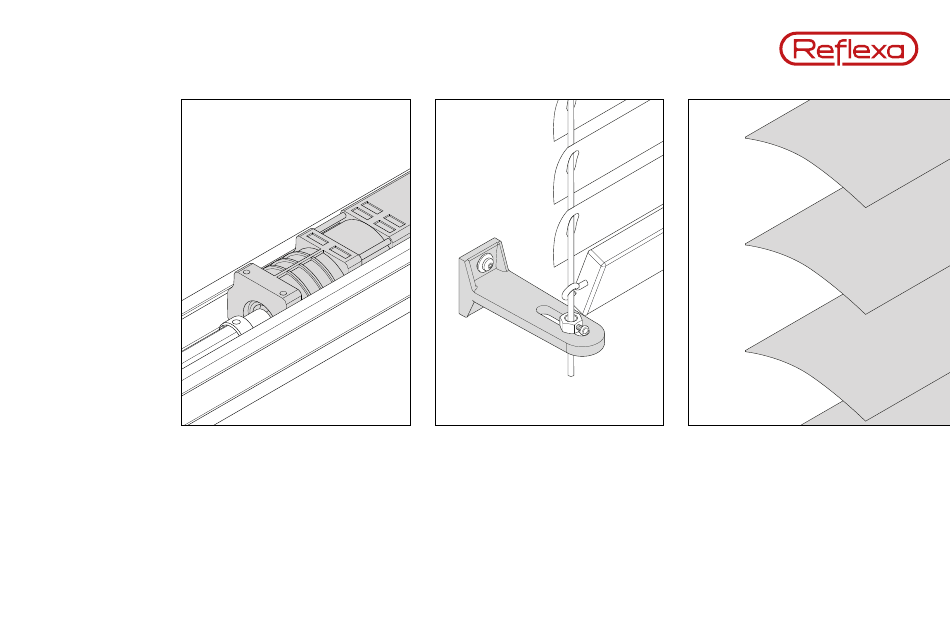

- Seite 1 Montageanleitung Innenjalousie mit Elektroantrieb ELI 50 / ELI 50P...
- Seite 2 Die Montage ist ausschließlich durch qualifiziertes Fachpersonal auszuführen! Seite 2 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
-
Seite 3: Montage Vorbereiten
Montage vorbereiten Seite 3 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... - Seite 4 Bei der Montage ist darauf zu achten, dass die Auswahl des Befestigungsmaterials in Abstimmung mit dem jeweiligen Montageuntergrund erfolgt. Seite 4 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
-
Seite 5: Benötigte Werkzeuge
Benötigte Werkzeuge Ø = 13 mm TX15 TX25 Seite 5 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... - Seite 6 3 Hirschmann-Kupplung STAK3 4 Kabelklemme 5 Bedienungs- und Pflegeanleitung 6 Montageset(s) optional 7 Blende 8 Versteifungsbügel optional 9 Verlängerungsstück 10 Schutztülle 11 Trägerkonsole KT optional 12 Trägerkonsole KT mit optional Schlitten Seite 6 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 7 4 Hirschmann-Kupplung STAK3 5 Kabelklemme 6 Bedienungs- und Pflegeanleitung 7 Montageset(s) optional 8 Blende 9 Versteifungsbügel optional 10 Verlängerungsstück 11 Schutztülle 12 Trägerkonsole KT optional 13 Trägerkonsole KT mit optional Schlitten Seite 7 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 8 Montageset 43000413, 43000414 (optional) 43000413 43000414 Seite 8 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 9 Lieferprogramm Spannwinkel Spannbügel Spannwinkel 50 mm Spannwinkel 70 mm Spannwinkel 100 mm Spannwinkel 145 mm Spannwinkel 190 mm Variospannwinkel Seite 9 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 10 Anzahl der Oberschienenträger im Verhältnis zur Anlagenbreite ≤ 1.500 mm ≤ 3.000 mm ≤ 4.500 mm ≤ 6.000 mm Seite 10 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 11 Maßbezüge der Trägerelemente Anlagen Typ ELI 50/ELI 50P Bei mehr als zwei Trägern diese ausmitteln, jedoch mind. 85 mm neben einer Bandspule. ELI 50, ELI 50P Lamellenlänge (in mm) ≤ 800 801–1.100 > 1.100 Maß B (in mm) mind. 85 mm...
- Seite 12 Maßbezug X-Maß ELI 50 Das „X-Maß“ beschreibt den Abstand zwischen Montage- untergrund und der Mitte des Jalousiepaketes. Blick 1 X-Maß Montageuntergrund X-Maß Blick 1 Montageuntergrund Seite 12 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
-
Seite 13: Maßbezug X-Maß/Spannwinkel Eli 50P
45 – 61 mm A2, B2, C2 62 – 81 mm A3, B3 82 –111 mm A4, B4 112 –160 mm X-Maß X-Maß 161–200 mm *siehe Seite 9 Montageuntergrund Blick 1 Seite 13 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... - Seite 14 Oberschienenträger/Blende anbringen Seite 14 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 15 Generelle Position des Oberschienenträgers X-Maß: siehe Seite 13 siehe Seite 34 Bestellmaß X-Maß Blick 2 Blick 1 Blick 1 Blick 2 Seite 15 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 16 Generelle Position des Oberschienenträgers 43000413 Seite 16 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
-
Seite 17: Oberschienenträger Montieren
Oberschienenträger montieren Bestellmaß Seite 17 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... - Seite 18 Versteifungsbügel und Bohrung für Kabel auf Blende anzeichnen B: siehe auch Seite 34 Fensterseite Seite 18 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
-
Seite 19: Bohrungen Für Versteifungsbügel Und Kabel
Bohrungen für Versteifungsbügel und Kabel Ø = 13 mm Seite 19 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... - Seite 20 Versteifungsbügel anbringen Seite 20 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 21 Versteifungsbügel anbringen Seite 21 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 22 Versteifungsbügel anbringen Seite 22 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
-
Seite 23: Blende Auf Montageuntergrund Mittig Zum Achsmaß Befestigen
Blende auf Montageuntergrund mittig zum Achsmaß befestigen Auf sorgfältige Kabelführung achten. Keine Schlaufen im Antriebs- und Behangbereich. Kabel nicht knicken. mittig zum Achsmaß Seite 23 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... -
Seite 24: Oberschienenträger An Blende/Versteifungsbügel Schrauben
Oberschienenträger an Blende/Versteifungsbügel schrauben Seite 24 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... -
Seite 25: Jalousiepaket Einhängen
Jalousiepaket einhängen Seite 25 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... -
Seite 26: Oberschiene Und Jalousie Vorbereiten
Oberschiene und Jalousie vorbereiten Seite 26 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... - Seite 27 Oberschiene und Jalousie vorbereiten Fenster- bzw. Wandseite beachten Seite 27 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 28 Oberschiene und Jalousie vorbereiten Seite 28 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
-
Seite 29: Oberschiene Mit Jalousie In Oberschienenträger Mittig Einhängen
Oberschiene mit Jalousie in Oberschienenträger mittig einhängen ~ 50 cm ~ 50 cm Seite 29 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... - Seite 30 Oberschiene mit Jalousie in Oberschienenträger mittig einhängen Seite 30 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 31 Oberschiene mit Jalousie in Oberschienenträger mittig einhängen Mitte Seite 31 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
-
Seite 32: Optional: Behangkopplung
Optional: Behangkopplung Wellenverbinder Seite 32 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... -
Seite 33: Seilführung Befestigen ( Eli 50P )
Seilführung befestigen ( ELI 50P ) Seite 33 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... -
Seite 34: Jalousiepaket Mit Seilführung Mittig Anzeichnen
Jalousiepaket mit Seilführung mittig anzeichnen Es ist sicherzustellen, dass während der Montage alle stromführenden Leitungen vom Netz getrennt sind! Achsmaß Bestellmaß 15 mm Bestellmaß 15 mm Achsmaß = Bestellmaß – 30 mm Seite 34 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... -
Seite 35: Spannwinkel Auf Montagegrund Befestigen
Spannwinkel auf Montagegrund befestigen 90° Seite 35 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... - Seite 36 Abstand siehe nebenstehende Spannbügel 49 mm Tabelle 50 mm 67 mm Blick 1 70 mm, 100 mm 50 mm 145 mm, 190 mm 53 mm Variospannwinkel 84 mm siehe nebenstehende Tabelle Seite 36 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
-
Seite 37: Seilführung Befestigen
Seilführung befestigen Seil bei Bedarf kürzen TX15 Seite 37 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... -
Seite 38: Seilführung Vertikal Ausrichten
Seilführung vertikal ausrichten X-Maß: siehe Seite 13 x-Maß Blick 1 Blick 1 x-Maß Seite 38 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... -
Seite 39: Kabel Anschließen
Kabel anschließen Seite 39 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... -
Seite 40: Hirschmann-Kupplung Anschließen
Kupplung zur Zuleitung STAK 3 blau (Null-Leiter) gelb-grün (Schutzleiter) schwarz (Auf-Phase) braun (Ab-Phase) 4 x1,5² (H05RR-F) Stecker zum Motor STAS 3 blau (Null-Leiter) gelb-grün (Schutzleiter) schwarz (Auf-Phase) braun (Ab-Phase) Seite 40 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... -
Seite 41: Kabel In Kabelklemme Einhängen
Kabel in Kabelklemme einhängen Steckverbindung zwischen den beiden Kabelkelemmen einhängen! Seite 41 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb... - Seite 42 Test und Übergabe ELI 50 Test Beschreibung 1 Befestigungen auf festen Sitz prüfen. 2 Funktionskontrolle (Probelauf) 3 optische Kontrolle der Endlagen Blick 1 ≠ Bestellmaß = Bestellmaß Anleitung des Motorenherstellers Blick 1 Bestellmaß Seite 42 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 43 Test und Übergabe ELI 50P Test Beschreibung 1 Befestigungen auf festen Sitz prüfen. 2 Funktionskontrolle (Probelauf) 3 optische Kontrolle der Endlagen Blick 1 Anleitung des ≠ 20 mm Motorenherstellers = 20 mm Blick 1 Seite 43 | 44 Reflexa Montageanleitung, Innenjalousie mit Elektroantrieb...
- Seite 44 Albrecht GmbH Silbermannstraße 29 89364 Rettenbach Tel.: +49 (0) 8224 999-0 Fax: +49 (0) 8224 999-222 www.reflexa.de info @ reflexa.de Konfigurieren und bestellen Sie unser umfassendes » Bestellen Sie per interaktivem PDF-Formular. Produktsortiment, Musterartikel und Werbemittel rund um » lückenlose Eingabe dank vordefinierter Eingabefelder die Uhr zu Ihren persönlichen Einkaufskonditionen.
