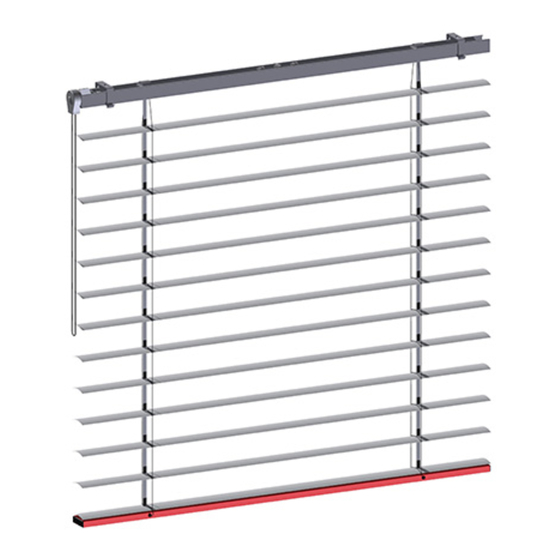

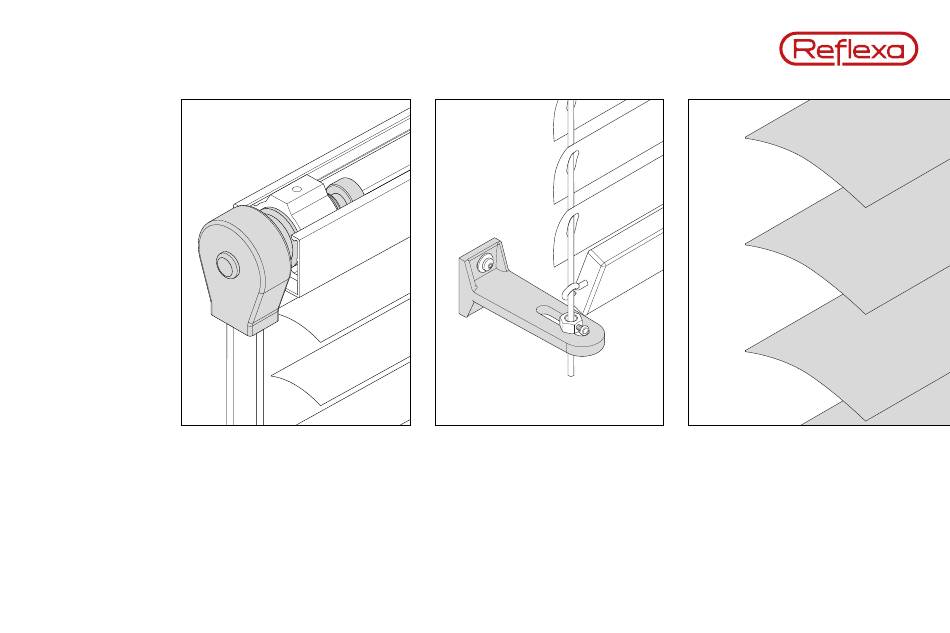

- Seite 1 Montageanleitung Innenjalousie mit Endlosschnurzug, Seilführung und Minikopf EMI 50, EMI 50P...
- Seite 2 Die Montage ist ausschließlich durch qualifiziertes Fachpersonal auszuführen! Seite 2 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 3 Montage vorbereiten Seite 3 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 4 Bei der Montage ist darauf zu achten, dass die Auswahl des Befestigungsmaterials in Abstimmung mit dem jeweiligen Montageuntergrund erfolgt. Seite 4 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 5 Benötigte Werkzeuge Ø = 13 mm sw 3 TX15 TX25 Seite 5 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 6 1 Jalousiepaket 2 Oberschienenträger 3 Schnurfederklemme 4 Bedienungs- und Pflegeanleitung 5 Blende 6 Versteifungsbügel optional 7 Verlängerungsstück 8 Montageset(s) optional 9 Trägerkonsole KT optional Trägerkonsole KT mit optional Schlitten Seite 6 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 7 2 Oberschienenträger 3 Spannwinkel 4 Schnurfederklemme 5 Bedienungs- und Pflegeanleitung 6 Blende 7 Versteifungsbügel optional 8 Verlängerungsstück 9 Montageset(s) optional 10 Trägerkonsole KT optional Trägerkonsole KT mit optional Schlitten Seite 7 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 8 Montageset 43000413, 43000414 und 43000417 (optional) 43000413 43000414 43000417 Seite 8 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 9 Lieferprogramm Spannwinkel Spannbügel Spannwinkel 50 mm Spannwinkel 70 mm Spannwinkel 100 mm Spannwinkel 145 mm Spannwinkel 190 mm Variospannwinkel Seite 9 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 10 Anzahl der Oberschienenträger im Verhältnis zur Anlagenbreite ≤ 1.500 mm ≤ 3.000 mm ≤ 4.500 mm ≤ 6.000 mm Seite 10 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 11 Maßbezüge der Trägerelemente bei Anlagen Typ EMI 50 / EMI 50P Bei mehr als zwei Trägern diese ausmitteln, jedoch mind. 85 mm neben einer Bandspule. EMI 50, EMI 50P Lamellenlänge (in mm) ≤ 600 601–1.130 > 1.131 Maß B (in mm) mind.
- Seite 12 Maßbezug X-Maß EMI 50 Das „X-Maß“ beschreibt den Abstand zwischen Montage- untergrund und der Mitte des Raffstorepaketes! Blick 1 X-Maß Montageuntergrund X-Maß Blick 1 Montageuntergrund Seite 12 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 13 37– 56 mm 100 mm 57– 86 mm 145 mm 87–132 mm 190 mm 133 –177 mm X-Maß Variospannwinkel 178 – 285 mm X-Maß *siehe Seite 9 Montageuntergrund Blick 1 Seite 13 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 14 Oberschienenträger/Blende anbringen Seite 14 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 15 Generelle Position des Oberschienträgers X-Maß: siehe Seite 12 ff. siehe Seite 32 Bestellmaß X-Maß Blick 2 Blick 1 Blick 2 Blick 1 Seite 15 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 16 Generelle Position des Oberschienträgers 43000413 Seite 16 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 17 Oberschienträger montieren Bestellmaß Seite 17 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 18 Versteifungsbügel auf Blende anzeichnen B: siehe Seite 32 Fensterseite Seite 18 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 19 Bohrungen für Versteifungsbügel Ø = 13 mm Seite 19 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 20 Versteifungsbügel anbringen Seite 20 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 21 Versteifungsbügel anbringen Seite 21 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 22 Versteifungsbügel anbringen Seite 22 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 23 Blende auf Montageuntergrund mittig zum Achsmaß befestigen mittig zum Achsmaß Seite 23 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 24 Oberschienenträger an Blende/Versteifungsbügel schrauben Seite 24 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 25 Jalousiepaket einhängen Seite 25 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 26 Oberschiene mit Jalousie vorbereiten Seite 26 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 27 Oberschiene mit Jalousie vorbereiten Fenster- bzw. Wandseite beachten! Seite 27 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 28 Oberschiene mit Jalousie in Oberschienenträger mittig einhängen ~ 50 cm Seite 28 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 29 Oberschiene mit Jalousie in Oberschienenträger mittig einhängen Seite 29 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 30 Oberschiene mit Jalousie in Oberschienenträger mittig einhängen Mitte Seite 30 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 31 Seilführung befestigen ( EMI 50P ) Seite 31 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 32 Jalousiepaket mittig anzeichnen Achsmaß Bestellmaß 15 mm Bestellmaß 15 mm Achsmaß = Bestellmaß – 30 mm Seite 32 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 33 Spannwinkel auf Montagegrund befestigen 90° Seite 33 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 34 Spannbügel 49 mm Tabelle 50 mm 67 mm Blick 1 70 mm, 100 mm 50 mm 145 mm, 190 mm 53 mm Variospannwinkel 84 mm siehe nebenstehende Tabelle Seite 34 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 35 Seilführung befestigen Seil bei Bedarf kürzen TX15 Seite 35 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 36 Seilführung vertikal ausrichten X-Maß: siehe Seite 12 x-Maß Blick 1 Blick 1 x-Maß Seite 36 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 37 Schnurfederklemme anbringen Seite 37 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 38 Schnurfederklemme montieren 43000417 TX15 Seite 38 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 39 Test Beschreibung 1 Befestigungen auf festen Sitz prüfen. 2 Funktionskontrolle (Probelauf) 3 optische Kontrolle der Endlagen Blick 1 Bei Anlagen mit ≠ Bestellmaß Spindelsperre = Bestellmaß Blick 1 Bestellmaß Seite 39 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 40 Test Beschreibung 1 Befestigungen auf festen Sitz prüfen. 2 Funktionskontrolle (Probelauf) 3 optische Kontrolle der Endlagen Blick 1 Bei Anlagen mit ≠ 20 mm Spindelsperre = 20 mm Blick 1 Seite 40 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 41 Korrektur der Endlagepunkte bei Anlagen mit Spindelsperre Die Endlagepunkte sind auf Bestellhöhe eingestellt. Ein Verstellen der Endlage kann zu Beschädigungen führen! Dies wird nicht durch die Gewährleistung abgedeckt. sw 3 Seite 41 | 42 Reflexa Montageanleitung, Innenjalousie mit Endlosschnurzug und Seilführung...
- Seite 42 Albrecht GmbH Silbermannstraße 29 89364 Rettenbach Tel.: +49 (0) 8224 999-0 Fax: +49 (0) 8224 999-222 www.reflexa.de info @ reflexa.de Konfigurieren und bestellen Sie unser umfassendes » Bestellen Sie per interaktivem PDF-Formular. Produktsortiment, Musterartikel und Werbemittel rund um » lückenlose Eingabe dank vordefinierter Eingabefelder die Uhr zu Ihren persönlichen Einkaufskonditionen.
