Endress+Hauser iTHERM TMS11 MultiSens Linear Betriebsanleitung Seite 44

Technische Daten
Klemmverschraubungen
Komponenten zur thermi-
schen Kontaktierung
44
Die standardmäßigen Prozessanschlussflansche entsprechen folgenden Standards:
1)
Standard Größe
ASME 1 1/2", 2", 3"
EN DN40, DN50,
DN80
1) Flansche gemäß GOST-Standard sind auf Anfrage erhältlich.
Die Klemmverschraubungen sind am Oberteil des Schutzrohrs verschweißt, um einen Aus-
tausch der Messeinsätze zu ermöglichen. Die Abmessungen entsprechen den Abmessun-
gen des Messeinsatzes. Die Klemmverschraubungen erfüllen die höchsten Standards an
Zuverlässigkeit bezüglich Material und Ausführung.
Werkstoff AISI 316/316H

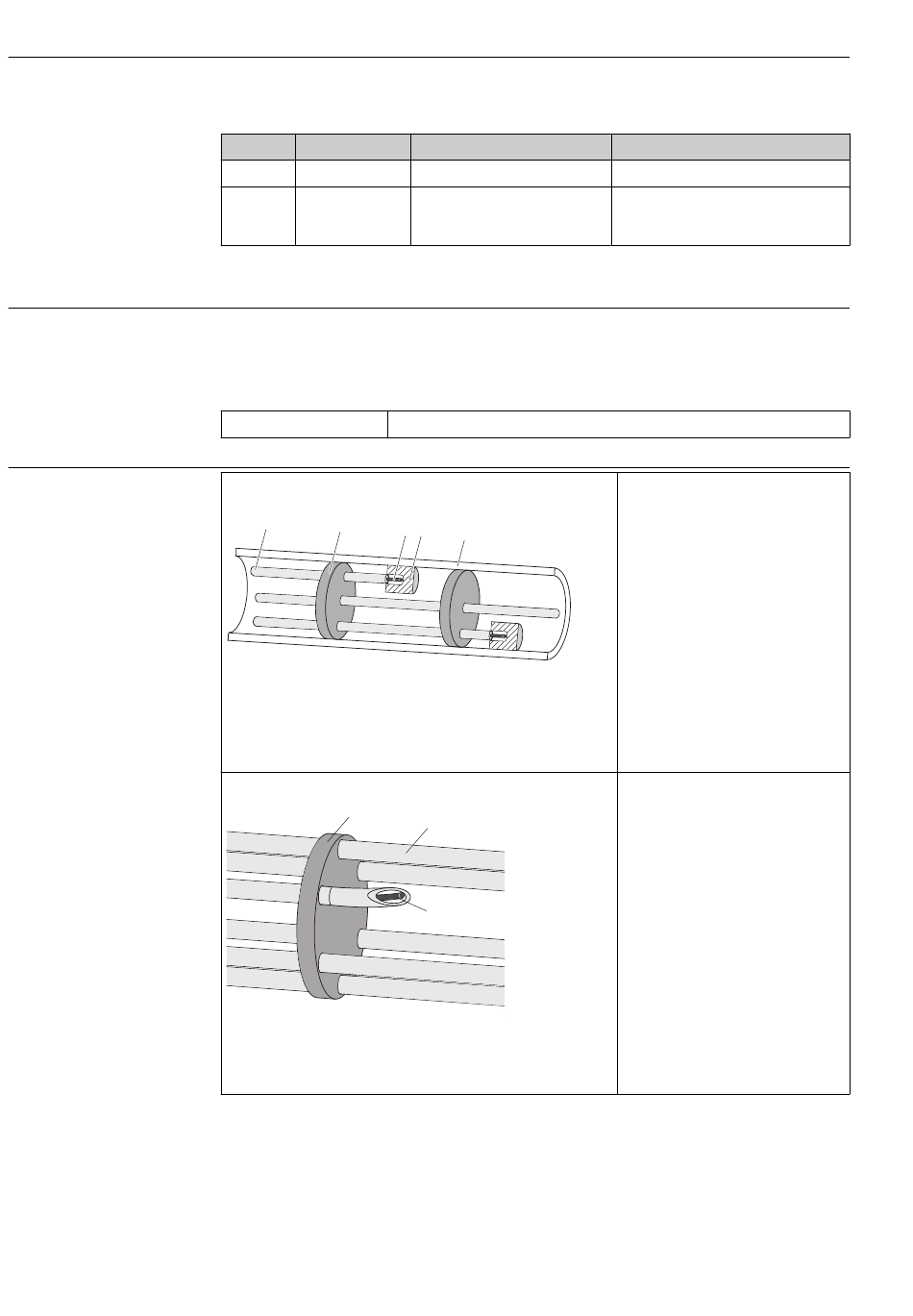

A: Thermischer Kontaktblock
1
2
1 Führungsrohr
2 Distanzstücke
3 Messeinsatz
4 Thermischer Kontaktblock
5 Wand des primären Schutzrohrs
B: Gebogene Führungsrohre und Distanzstücke
1
1 Distanzstücke
2 Führungsrohr
3 Messeinsatz
Einstufung
150#, 300#, 400#, 600#, 900#
PN10, PN16, PN25, PN 40, PN
63, PN100, PN150
3 4
5
2
3
iTHERM TMS11 MultiSens Linear
Werkstoff
AISI 316/L, 304/L, 310L, 321
316/1.4401, 316L/1.4404,
321/1.4541, 310L/1.4845,
304/1.4301, 304L/1.4307
Die thermischen Kontaktblöcke werden
gegen die Innenwand gedrückt, um eine
optimale Wärmeübertragung zwischen
dem primären Schutzrohr und dem aus-
tauschbaren Messeinsatz zu gewähr-
leisten
A0036153
• Ermöglicht den Sensoraustausch
• Gewährleistet den thermischen Kon-
takt zwischen Sensorspitze und
Schutzrohr
A0028783
