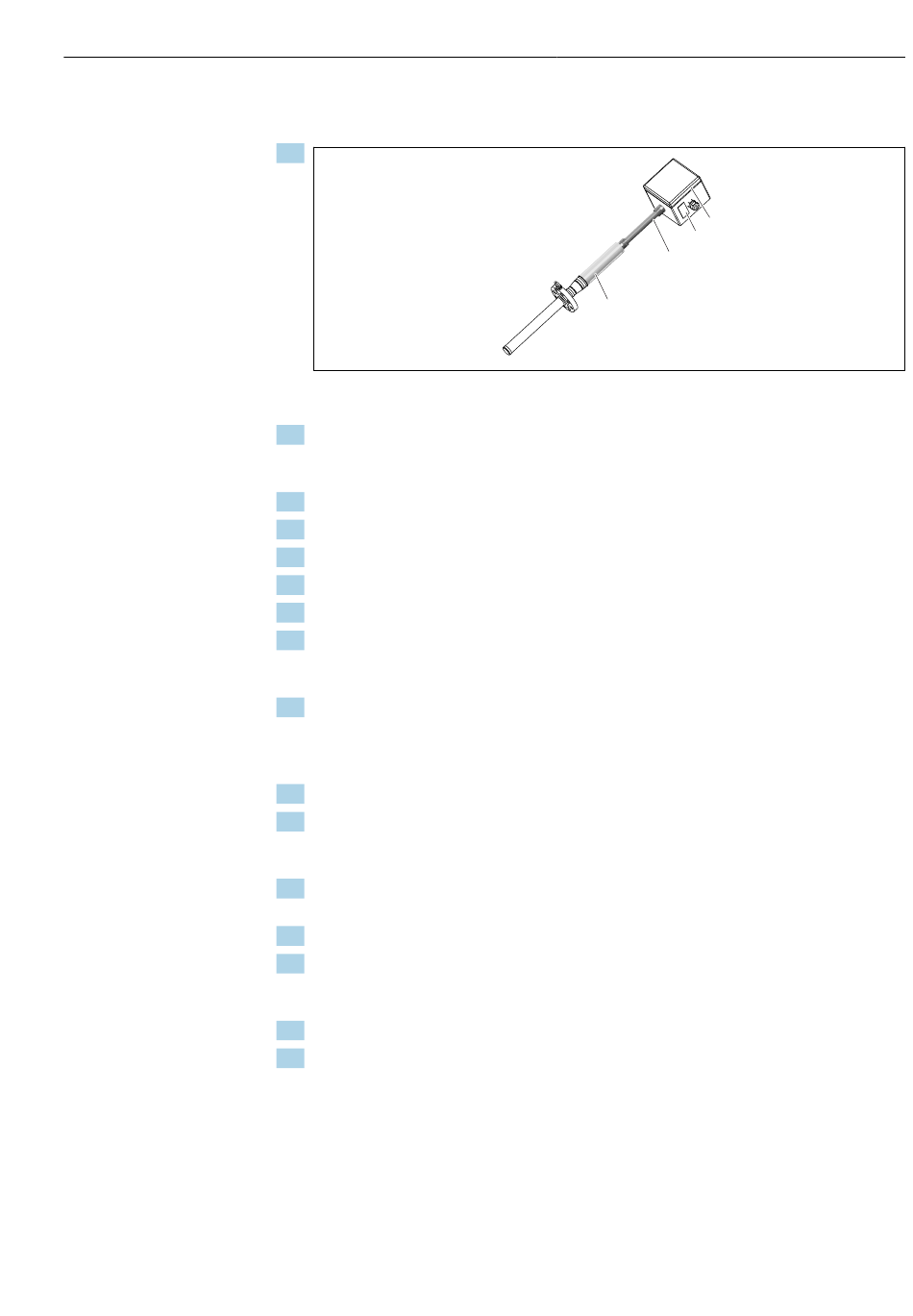

Fall 4: Konstruktion mit abgesetzter Anschlussbox und schützendem Kabelführungs-
rohr (eigensichere Bauform)
1.
Deckel der Anschlussbox (1) öffnen.
2. Die Sensorleitungen aller Messeinsätze, die ausgetauscht werden sollen, von den
Anschlussklemmenblöcken oder Transmittern in der Anschlussbox (Prozessseite)
abziehen.
3. Kabelführungsrohr (2) von der Anschlussbox (3) entfernen.
4. Abdeckung (4) der Verlängerungsleitungen öffnen.
5. Das gesamte Leitungsbündel herausziehen.
6. Abdeckungen (4) der Verlängerungsleitungen vollständig entfernen.
7. Muttern der Klemmverschraubungen abschrauben.
8. Den Sensor/die Sensoren langsam und vorsichtig vollständig abziehen. Dabei darauf
achten, dass die Gewinde und Dichtungssitze der Klemmverschraubungen nicht
beschädigt werden.
9. Bitte beachten Sie, dass die metallische Pressklemme der gelösten Klemmverschrau-
bung bei jedem solchen Vorgang ersetzt werden muss. Ein neuer Satz metallischer
Pressklemmen ist erforderlich, um dieselbe Spezifikation wie das ausgetauschte Bau-
teil zu erreichen.
10. Das neue Leitungsbündel in das Kabelführungsrohr schieben.
11. Alle neuen Messeinsätze mit der Spitze zuerst durch die Klemmverschraubungen ein-
führen. Länge und Spezifikationen aller neuen Messeinsätze (von Endress+Hauser)
müssen den Spezifikationen der ausgetauschten Teile entsprechen.
12. Mutter der Klemmverschraubung festziehen; dabei die Anweisungen des Herstellers
einhalten.
13. Kabelführungsrohr (2) an der Anschlussbox festschrauben.
14. Alle Anschlussdrähte des Messeinsatzes ordnungsgemäß unter Beachtung des
Anschlussplans an den entsprechenden Anschlussklemmenblock oder Transmitter in
der Anschlussbox anschließen.
15. Abdeckungen (4) der Verlängerungsleitungen wieder anbringen.
16. Gehäusedeckel schließen.
