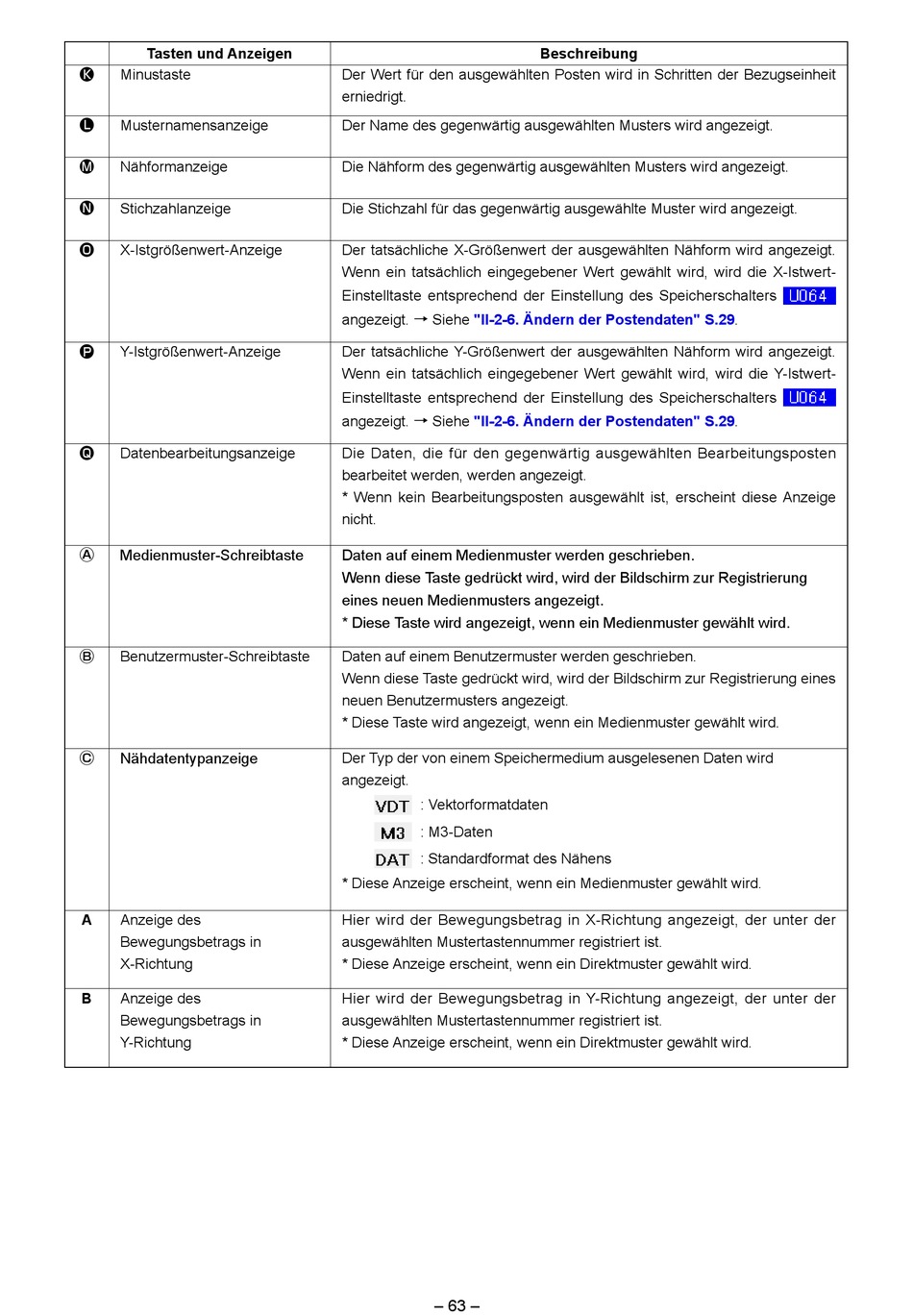

Tasten und Anzeigen
K
Minustaste
L
Musternamensanzeige
M
Nähformanzeige
N
Stichzahlanzeige
O
X-Istgrößenwert-Anzeige
P
Y-Istgrößenwert-Anzeige
Q
Datenbearbeitungsanzeige
Ⓐ
Medienmuster-Schreibtaste
Ⓑ
Benutzermuster-Schreibtaste
Ⓒ
Nähdatentypanzeige
A
Anzeige des
Bewegungsbetrags in
X-Richtung
B
Anzeige des
Bewegungsbetrags in
Y-Richtung
Der Wert für den ausgewählten Posten wird in Schritten der Bezugseinheit
erniedrigt.
Der Name des gegenwärtig ausgewählten Musters wird angezeigt.
Die Nähform des gegenwärtig ausgewählten Musters wird angezeigt.
Die Stichzahl für das gegenwärtig ausgewählte Muster wird angezeigt.
Der tatsächliche X-Größenwert der ausgewählten Nähform wird angezeigt.
Wenn ein tatsächlich eingegebener Wert gewählt wird, wird die X-Istwert-
Einstelltaste entsprechend der Einstellung des Speicherschalters
Siehe "II-2-6. Ändern der Postendaten"
angezeigt. →
Der tatsächliche Y-Größenwert der ausgewählten Nähform wird angezeigt.
Wenn ein tatsächlich eingegebener Wert gewählt wird, wird die Y-Istwert-
Einstelltaste entsprechend der Einstellung des Speicherschalters
angezeigt. →
Siehe "II-2-6. Ändern der Postendaten"
Die Daten, die für den gegenwärtig ausgewählten Bearbeitungsposten
bearbeitet werden, werden angezeigt.
* Wenn kein Bearbeitungsposten ausgewählt ist, erscheint diese Anzeige
nicht.
Daten auf einem Medienmuster werden geschrieben.
Wenn diese Taste gedrückt wird, wird der Bildschirm zur Registrierung
eines neuen Medienmusters angezeigt.
* Diese Taste wird angezeigt, wenn ein Medienmuster gewählt wird.
Daten auf einem Benutzermuster werden geschrieben.
Wenn diese Taste gedrückt wird, wird der Bildschirm zur Registrierung eines
neuen Benutzermusters angezeigt.
* Diese Taste wird angezeigt, wenn ein Medienmuster gewählt wird.
Der Typ der von einem Speichermedium ausgelesenen Daten wird
angezeigt.
: Vektorformatdaten
: M3-Daten
: Standardformat des Nähens
* Diese Anzeige erscheint, wenn ein Medienmuster gewählt wird.
Hier wird der Bewegungsbetrag in X-Richtung angezeigt, der unter der
ausgewählten Mustertastennummer registriert ist.
* Diese Anzeige erscheint, wenn ein Direktmuster gewählt wird.
Hier wird der Bewegungsbetrag in Y-Richtung angezeigt, der unter der
ausgewählten Mustertastennummer registriert ist.
* Diese Anzeige erscheint, wenn ein Direktmuster gewählt wird.
– 63 –
Beschreibung
S.29.
S.29.
