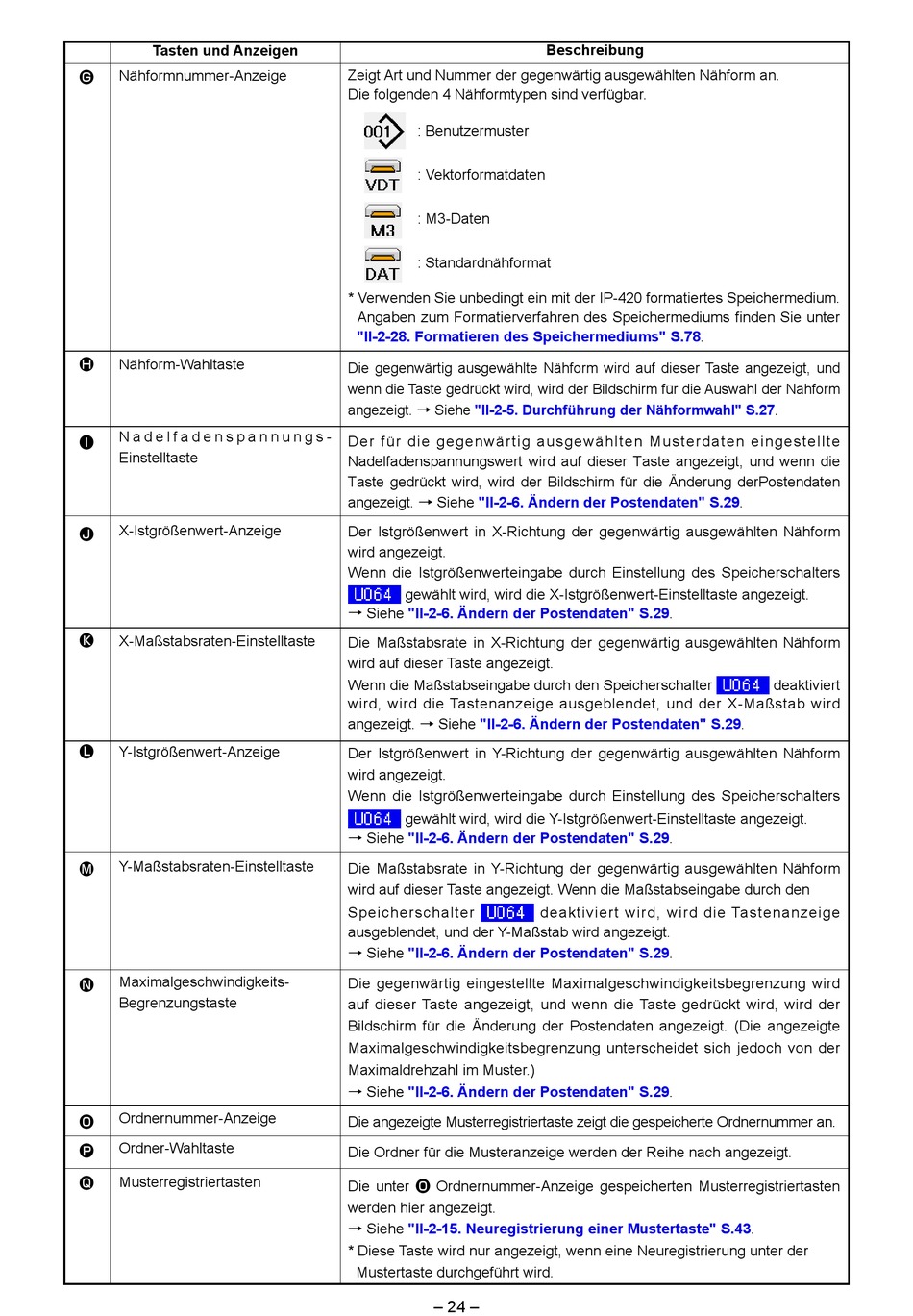

Tasten und Anzeigen
G
Nähformnummer-Anzeige
H
Nähform-Wahltaste
N a d e l f a d e n s p a n n u n g s -
I
Einstelltaste
X-Istgrößenwert-Anzeige
J
K
X-Maßstabsraten-Einstelltaste
L
Y-Istgrößenwert-Anzeige
M
Y-Maßstabsraten-Einstelltaste
Maximalgeschwindigkeits-
N
Begrenzungstaste
Ordnernummer-Anzeige
O
P
Ordner-Wahltaste
Q
Musterregistriertasten
Zeigt Art und Nummer der gegenwärtig ausgewählten Nähform an.
Die folgenden 4 Nähformtypen sind verfügbar.
: Benutzermuster
: Vektorformatdaten
: M3-Daten
: Standardnähformat
* Verwenden Sie unbedingt ein mit der IP-420 formatiertes Speichermedium.
Angaben zum Formatierverfahren des Speichermediums finden Sie unter
"II-2-28. Formatieren des Speichermediums"
Die gegenwärtig ausgewählte Nähform wird auf dieser Taste angezeigt, und
wenn die Taste gedrückt wird, wird der Bildschirm für die Auswahl der Nähform
angezeigt. → Siehe "II-2-5. Durchführung der Nähformwahl"
Der für die gegenwärtig ausgewählten Musterdaten eingestellte
Nadelfadenspannungswert wird auf dieser Taste angezeigt, und wenn die
Taste gedrückt wird, wird der Bildschirm für die Änderung derPostendaten
angezeigt. → Siehe "II-2-6. Ändern der Postendaten"
Der Istgrößenwert in X-Richtung der gegenwärtig ausgewählten Nähform
wird angezeigt.
Wenn die Istgrößenwerteingabe durch Einstellung des Speicherschalters
gewählt wird, wird die X-Istgrößenwert-Einstelltaste angezeigt.
→ Siehe "II-2-6. Ändern der Postendaten"
Die Maßstabsrate in X-Richtung der gegenwärtig ausgewählten Nähform
wird auf dieser Taste angezeigt.
Wenn die Maßstabseingabe durch den Speicherschalter
wird, wird die Tastenanzeige ausgeblendet, und der X-Maßstab wird
angezeigt. → Siehe "II-2-6. Ändern der Postendaten"
Der Istgrößenwert in Y-Richtung der gegenwärtig ausgewählten Nähform
wird angezeigt.
Wenn die Istgrößenwerteingabe durch Einstellung des Speicherschalters
gewählt wird, wird die Y-Istgrößenwert-Einstelltaste angezeigt.
→ Siehe
"II-2-6. Ändern der Postendaten"
Die Maßstabsrate in Y-Richtung der gegenwärtig ausgewählten Nähform
wird auf dieser Taste angezeigt. Wenn die Maßstabseingabe durch den
Speicherschalter
ausgeblendet, und der Y-Maßstab wird angezeigt.
→ Siehe "II-2-6. Ändern der Postendaten"
Die gegenwärtig eingestellte Maximalgeschwindigkeitsbegrenzung wird
auf dieser Taste angezeigt, und wenn die Taste gedrückt wird, wird der
Bildschirm für die Änderung der Postendaten angezeigt. (Die angezeigte
Maximalgeschwindigkeitsbegrenzung unterscheidet sich jedoch von der
Maximaldrehzahl im Muster.)
→ Siehe "II-2-6. Ändern der Postendaten"
Die angezeigte Musterregistriertaste zeigt die gespeicherte Ordnernummer an.
Die Ordner für die Musteranzeige werden der Reihe nach angezeigt.
Die unter O Ordnernummer-Anzeige gespeicherten Musterregistriertasten
werden hier angezeigt.
→ Siehe "II-2-15. Neuregistrierung einer Mustertaste"
* Diese Taste wird nur angezeigt, wenn eine Neuregistrierung unter der
Mustertaste durchgeführt wird.
– 24 –
Beschreibung
S.78.
S.29.
S.29.
deaktiviert wird, wird die Tastenanzeige
S.29.
S.29.
S.27.
S.29.
deaktiviert
S.29.
S.43.
