AW T4 2 0 | U N I V E R S E L L E R 4 - L E I T E R - M E S S U M F O R M E R M I T Z W E I E I N G Ä N G E N | C I/A W T4 2 0 - D E R E V. H
6
. . .3 Mechanische Installation
. . . Installation des Messumformers
Befestigen Sie den Messumformer an einer Wand
Abmessungen in mm
HINWEIS
Wenn der optionale Wetterschutz
dieser zwischen dem Messumformer und der Wand
positioniert werden und es müssen 2 Schrauben
enthalten) durch die Befestigungslöcher (beidseitig) des
Wetterschutzes geführt werden.
Siehe Abbildung 4:
1 Linke und rechte Halterungen
der Rückseite des Messumformers anbringen und mit den
Klemmschrauben befestigen. Die Kunststoffbeilagscheiben
müssen an ihrer Position bleiben.
2 Die Bohrlochmittelpunkte
Löcher bohren.
3 Den Messumformer mit je 2 Schrauben
sicher an der Wand befestigen.
Schrauben
nicht im
Lieferumfang
enthalten.

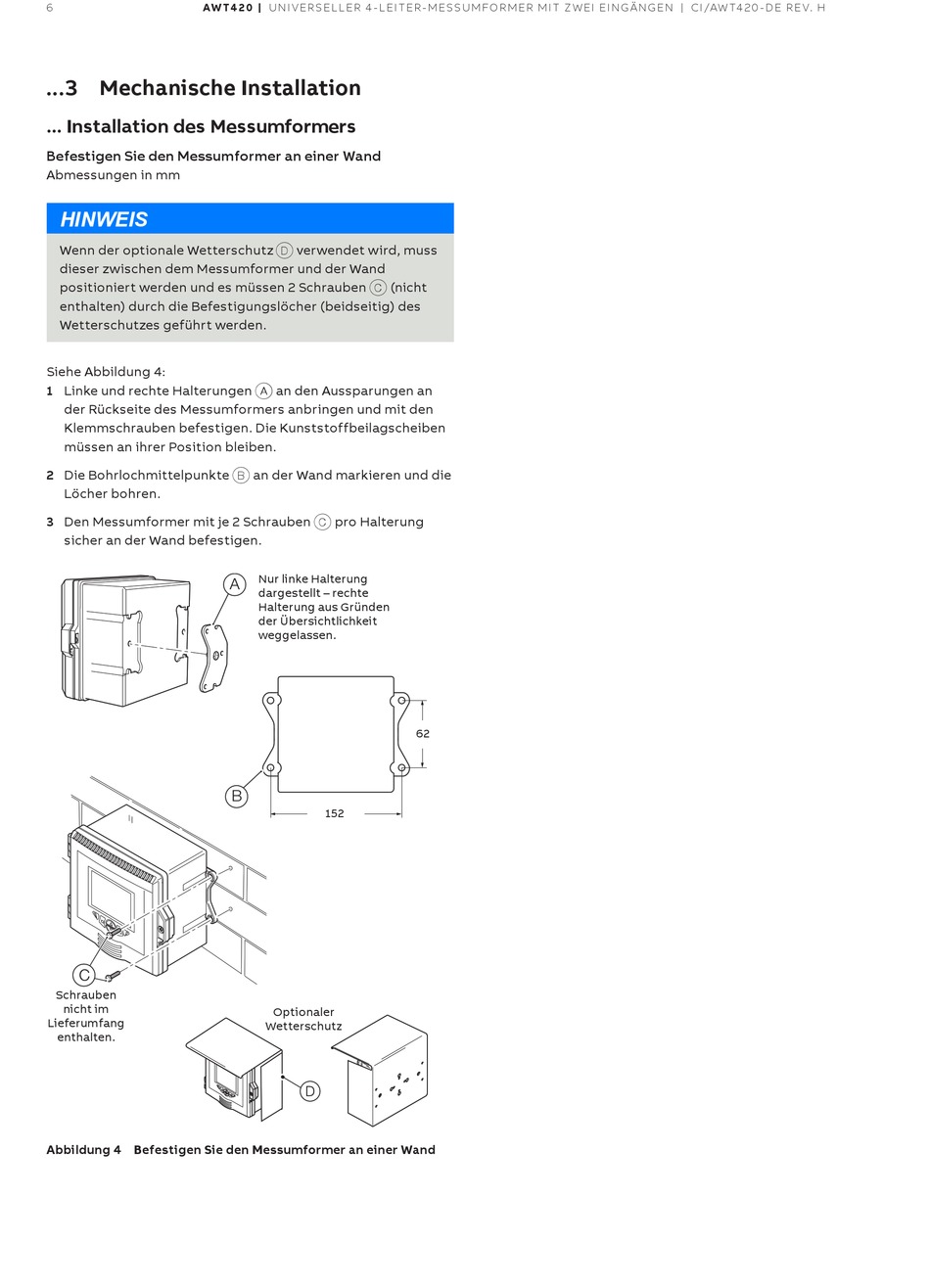

Abbildung 4 Befestigen Sie den Messumformer an einer Wand
verwendet wird, muss
D
C (nicht
A an den Aussparungen an
B an der Wand markieren und die
C pro Halterung
Nur linke Halterung
A
dargestellt – rechte
Halterung aus Gründen
der Übersichtlichkeit
weggelassen.
B
152
Optionaler
Wetterschutz
62
