A B B M E S S U N G U N D A N A LY S E | B E D I E N U N G S A N L E I T U N G | O I/AW T4 2 0 - D E R E V. E

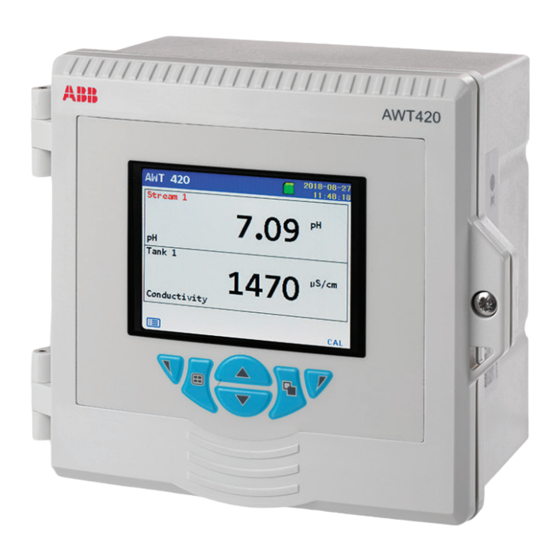

AWT420
Universeller 4-Leiter-Messumformer mit zwei Eingängen
Einleitung
Der AWT420 ist ein universeller 4-Leiter-
—
Messumformer, der sich für die Messung und
AWT420
Universeller 4-Leiter-
Steuerung eines breiten Spektrums von Parametern
Messumformer mit
eignet, einschließlich pH, ORP, Leitfähigkeit,
zwei Eingängen
Trübung/Schwebstoffe und Gelöstsauerstoff.
Der AWT420 unterstützt herkömmliche analoge und
erweiterte digitale EZLink-Sensoren.
Diese Betriebsanleitung enthält Installations-,
Betriebs- und Wartungsverfahren für den
Messumformer AWT420 für den Einsatz in nicht-
explosionsgefährdeten Bereichen.
Informationen zum Messumformer AWT420 für den
Einsatz in explosionsgefährdeten Bereichen finden
Sie hier: INF/ANAINST/012-DE.
Informationen über die Sensoren und zu deren
Installation, Inbetriebnahme, Betrieb und Wartung
finden Sie im Handbuch für den jeweiligen Sensor.
Measurement made easy
Weitere Informationen
Weitere Veröffentlichungen zum Messumformer
AWT420 stehen zum kostenlosen Download
bereit unter:
www.abb.com/measurement
Oder Sie erhalten Sie durch Scannen dieses Codes:
Links und Referenznummern für den Messumformer
sind ebenfalls unten aufgeführt:
Messumformer AWT420 – Datenblatt
AWT420 Messumformer –
Inbetriebnahmeanleitung
AWT420 Messumformer –
Informationen für den Gefahrenbereich
AWT420 Messumformer –
HART Zusatzreferenz
AWT420 Messumformer –
Zusatzreferenz zu HART FDS
AWT420 Messumformer –
Zusatzkommunikation zu PROFIBUS
AWT420 Messumformer –
MODBUS Zusatzreferenz
AWT420 Messumformer –
Zusatzreferenz zu Ethernet
Suchen Sie nach den
folgenden Begriffen,
oder klicken Sie darauf:
DS/AWT420-DE
CI/AWT420-DE
INF/ANAINST/012-EN
COM/AWT420/HART-EN
COM/AWT420/
HART/FDS-EN
COM/AWT420/
PROFIBUS-EN
COM/AWT420/
MODBUS-EN
COM/AWT420/
ETHERNET-EN
