AW T4 2 0 | U N I V E R S E L L E R 4 - L E I T E R - M E S S U M F O R M E R M I T Z W E I E I N G Ä N G E N | C I/A W T4 2 0 - D E R E V. H
10
...4 Elektrische Installation
Klemmenanschlüsse
Leiterplattensteckplatz für
analoges Ausgangs-/
Kommunikationsmodul
Anschlüsse der
Analogausgänge
(siehe unten für die Anschlüsse
der Kommunikationsmodule)
Kommunikationsmodulanschlüsse –
siehe separate Ergänzungen:
HART COM/AWT420/HART
Modbus COM/AWT420/MODBUS
PROFIBUS COM/AWT420/PROFIBUS
Ethernet COM/AWT420/ETHERNET
1
Anschlüsse
Digital-E/A
Wechselspan-
nungsversorgung
L N
100 bis 240 V AC ±10 %, 50/60 Hz
(90 min. bis 264 V AC max., 45/65 Hz)

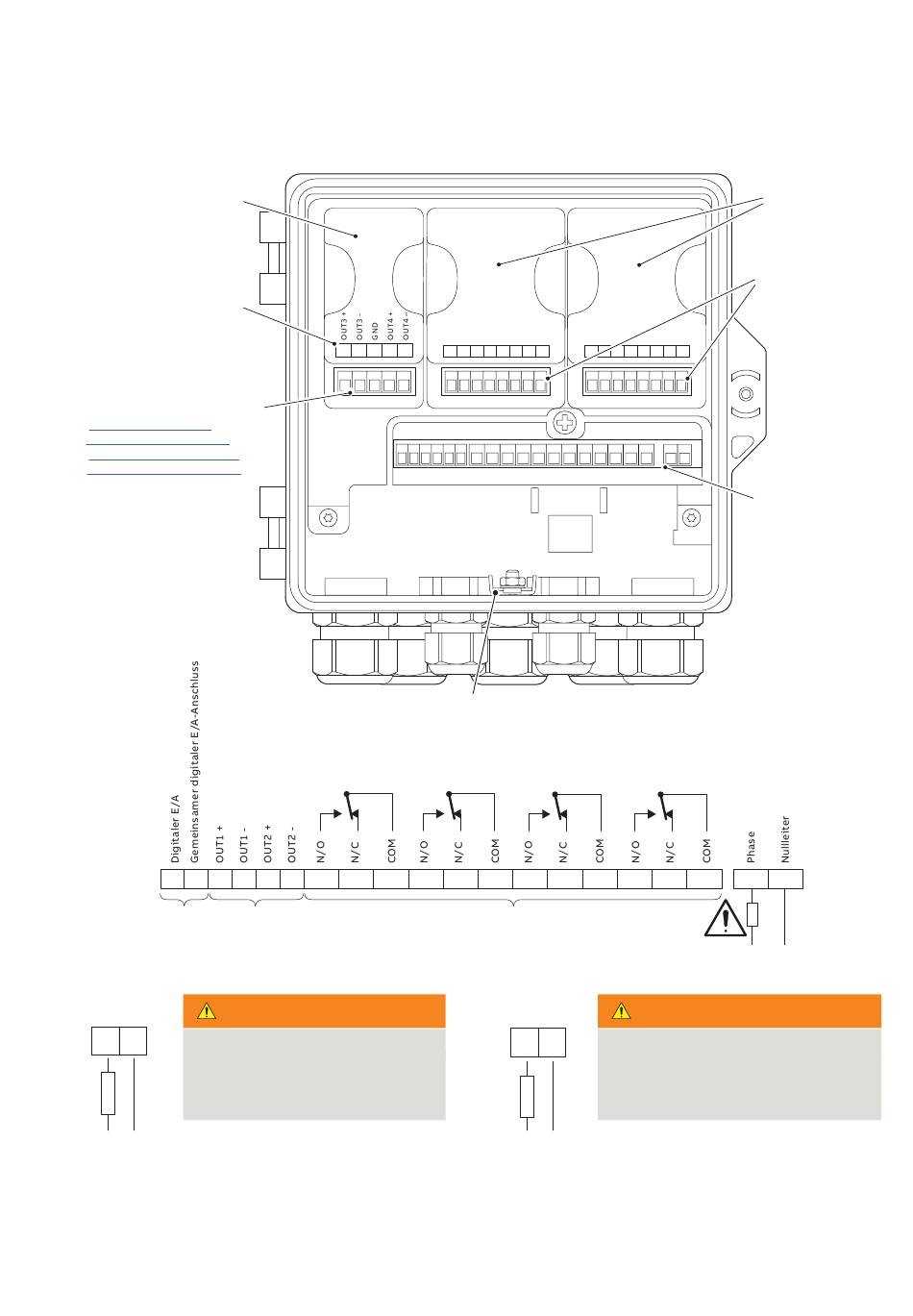

Abbildung 8 Überblick über die elektrischen Anschlüsse
Kommunikation
1 2
2 3 4 5 6 7 8
Anschlüsse der
Analogausgänge
WARNUNG
Körperverletzung
Sicherung für 500 mA (max.) vom
Typ TIR verwenden (UL-Kategorie
JDYX2)
Sensor 1
3 4 5
1 2 3 4 5 6 7 8
Externer Schutzerdngsbolzen
Anschlüsse Hauptplatine
9 10 11 12 13
Relaisanschlüsse
Gleichstromver-
sorgung
+
24 V DC Nennspannung
(18 min. bis 36 V max.)
Sensor 2
1 2 3 4 5 6 7 8
14 15 16 17 18
100 bis 240 V AC
18 bis 36 V DC
15 W max.
WARNUNG
–
Körperverletzung
Sicherung für 2,5 A (max.) vom Typ T
verwenden (UL-Kategorie JDYX oder
JDYX7)
Modulpositionen
Sensor 1 und 2
Sensormodul-
verbindungen
Anschlüsse der
Hauptplatine:
siehe unten
L N
