Befestigen Sie den Messumformer an einer Tafel (optional)
Abmessungen in mm
Siehe Abbildung 5:
1 Schneiden Sie eine Fläche mit der richtigen Größe
Tafel aus.
2 Setzen Sie den Messumformer in den Schalttafelausschnitt
ein.
B
3 Setzen Sie eine Tafelklemm-Ankerschraube
Halterung D ein, sodass 10 bis 15 mm des Gewindes auf der
anderen Seite der Halterung hervorstehen, und bringen Sie
eine Spannklammer E
HINWEIS
Das richtige Drehmoment ist entscheidend, um eine
korrekte Verdichtung der Paneldichtung zu gewährleisten
und die Schutzart IP66/NEMA 4X zu erreichen.
4 Halten Sie den Zusammenbau
Sie die Klammer in der Aussparung links auf der
D
Rückseite des Messumformers und mit ziehen Sie sie mit
der Halterungssicherungsschraube
sicher, dass die Kunststoffunterlegscheibe in der
angepassten Position bleibt.
5 Wiederholen Sie die Schritte 3 und 4 für die rechte
Spannklammeranordnung.
6 Befestigen Sie jede Tafel mit Spannklammerankerschrauben
mit 0,5 bis 0,6 N⋅m.
C in die linke
am Ende des Gewindes an.
F zusammen, positionieren
G fest. Stellen Sie
A aus der
Abmessungen des Schalttafelausschnitts
A
B
Montagetafel – max. Stärke 6

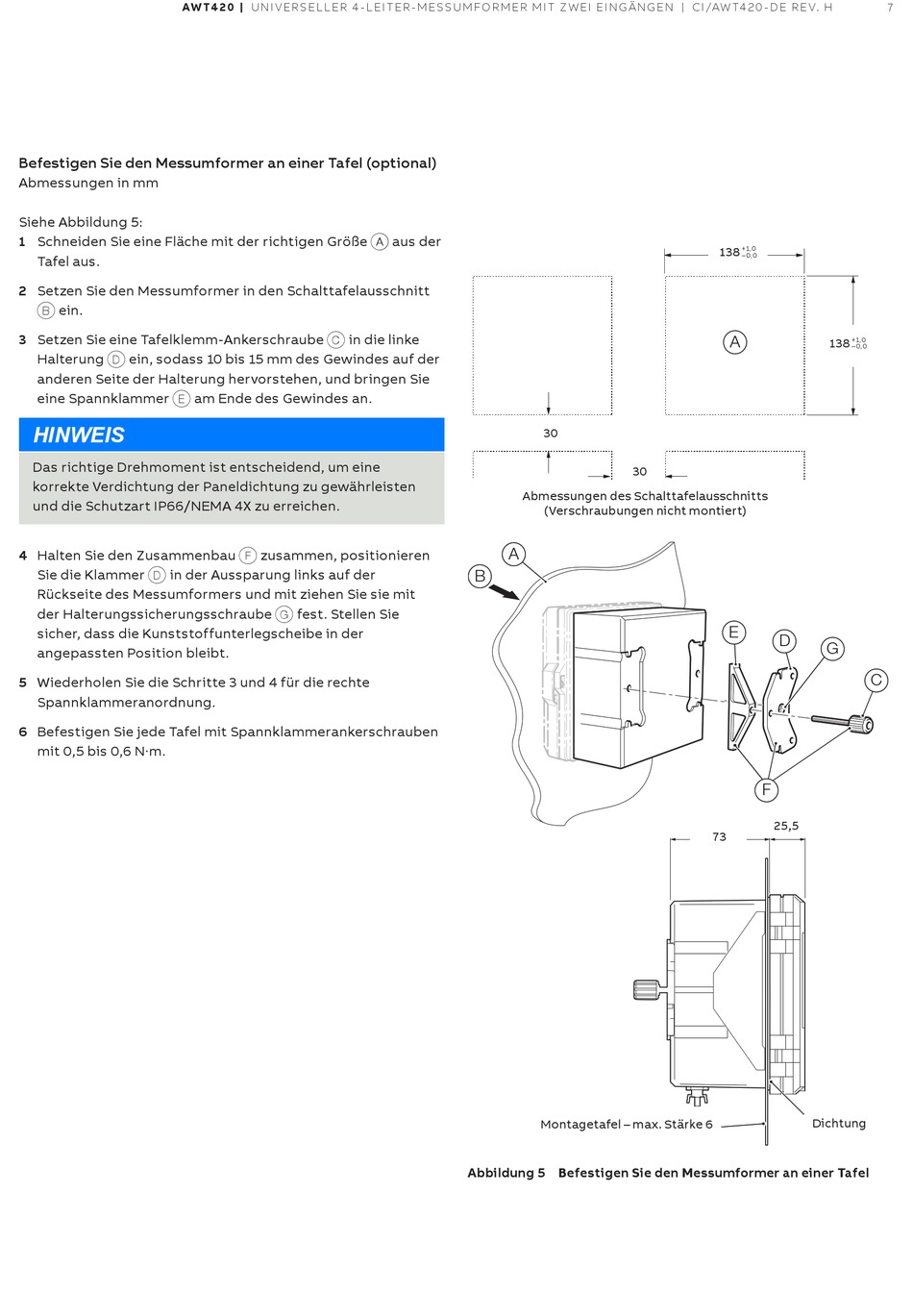

Abbildung 5 Befestigen Sie den Messumformer an einer Tafel
30
30
(Verschraubungen nicht montiert)
73
7
138 +1,0
–0,0
A
+1,0
138
–0,0
E
D
G
C
F
25,5
Dichtung
