WARNUNG!
Hydraulikschläuche erst anschließen, wenn die Hydraulik am Zugfahrzeug und dem Gerät
drucklos ist.
WARNUNG!
Gefahr des Ausrutschens, Stolperns oder Stürzen durch Elemente wie Leitungen, Schläuche
oder andere Elemente im Bewegungsraum.
Leitungen, Schläuche oder andere Elemente außerhalb des Bewegungsraumes verlegen und fixieren.
•
Die Beleuchtung und Elektrokabel (wenn vorhanden) werden angeschlossen.
•
Die Funktion der Beleuchtung wird geprüft.

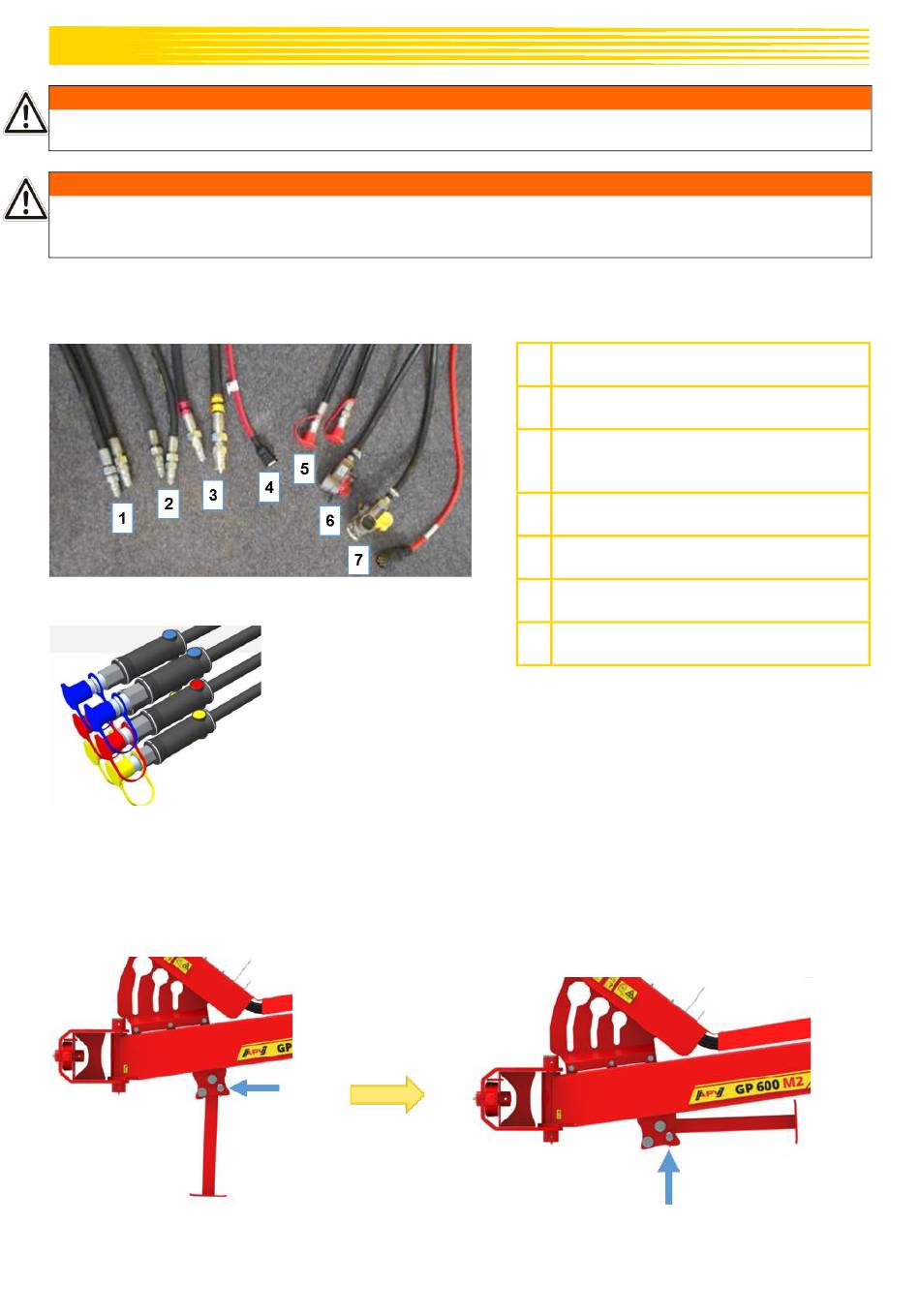

Abbildung 16
Abbildung 17
•
Es wird geprüft, dass die Schläuche und Kabel frei hängen, damit diese auch in engen Kurven nicht
beschädigt werden.
•
Die Abstellstütze wird nach oben geklappt und gesichert. Dafür wird der Bolzen (Abbildung 18)
herausgezogen, die Abstellstütze nach oben geklappt und mit dem Bolzen fixiert (Abbildung 19).
Abbildung 18
Hydraulikanschlüsse
1
(Staubschutzkappen gelb)
Hydraulikanschlüsse
2
(Staubschutzkappen blau)
Hydraulikanschlüsse
3
pneumatisches
druckloser Rücklauf (wenn vorhanden)
Gerätekabel
4
Sägerät (wenn vorhanden)
Hydraulikanschlüsse
5
(Staubschutzkappen rot)
Anschlüsse für Druckluftbremse (wenn
6
vorhanden)
Anschluss für Beleuchtung (wenn
7
vorhanden)
Abbildung 19
für
Walze
für
Fahrwerk
für
Sägerät
und
für
pneumatisches
für
Klappung
23
