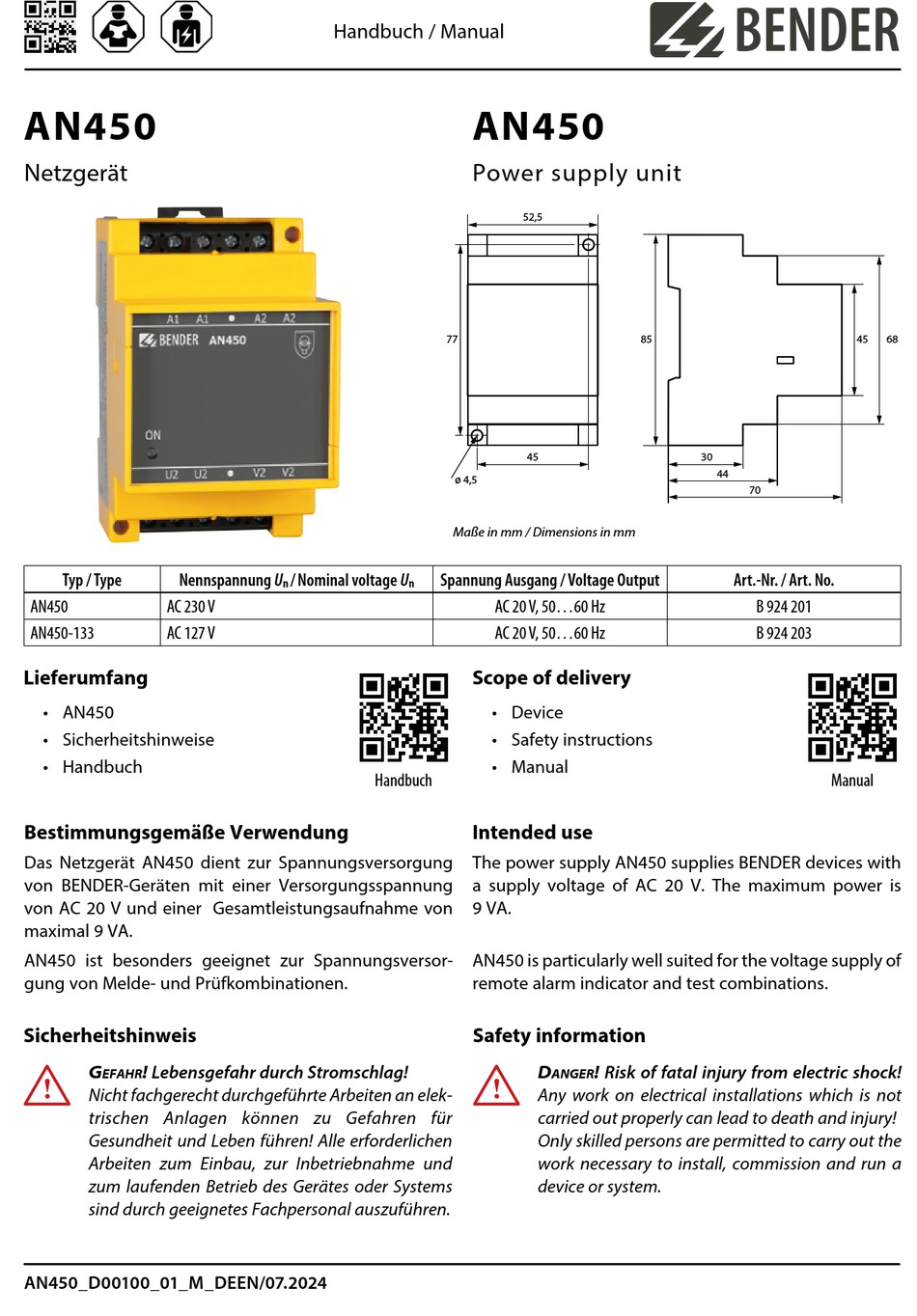

Bender AN450 Handbuch

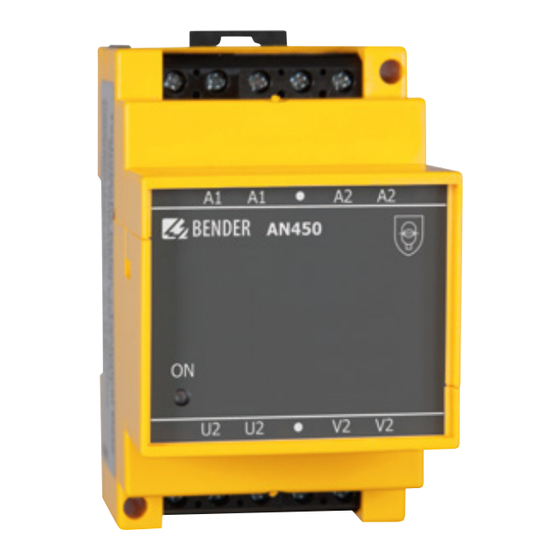

AN450
Netzgerät
Typ / Type Nennspannung U
AN450 AC 230 V
AN450-133 AC 127 V
Lieferumfang
• AN450
• Sicherheitshinweise
• Handbuch
Bestimmungsgemäße Verwendung
Das Netzgerät AN450 dient zur Spannungsversorgung
von BENDER-Geräten mit einer Versorgungsspannung
von AC 20 V und einer Gesamtleistungsaufnahme von
maximal 9 VA.
AN450 ist besonders geeignet zur Spannungsversor-
gung von Melde- und Prüfkombinationen.
Sicherheitshinweis
I
! Lebensgefahr durch Stromschlag!
g
efahr
Nicht fachgerecht durchgeführte Arbeiten an elek-
trischen Anlagen können zu Gefahren für
Gesundheit und Leben führen! Alle erforderlichen
Arbeiten zum Einbau, zur Inbetriebnahme und
zum laufenden Betrieb des Gerätes oder Systems
sind durch geeignetes Fachpersonal auszuführen.
AN450_D00100_01_M_DEEN/07.2024
Handbuch / Manual
77
ø 4,5
Maße in mm / Dimensions in mm
/ Nominal voltage U Spannung Ausgang / Voltage Output
n n
Handbuch
AN450
Power supply unit
52,5
85
45
AC 20 V, 50...60 Hz
AC 20 V, 50...60 Hz
Scope of delivery
• Device
• Safety instructions
• Manual
Intended use
The power supply AN450 supplies BENDER devices with
a supply voltage of AC 20 V. The maximum power is
9 VA.
AN450 is particularly well suited for the voltage supply of
remote alarm indicator and test combinations.
Safety information
I
! Risk of fatal injury from electric shock!
D
anger
Any work on electrical installations which is not
carried out properly can lead to death and injury!
Only skilled persons are permitted to carry out the
work necessary to install, commission and run a
device or system.
45
30
44
70
Art.-Nr. / Art. No.
B 924 201
B 924 203
Manual
68
